Deutsch

3.12 FREQUENZMESSUNG (HZ)

Bei Wechselstromgrößen (AC) und gemischen AC+DC-Größen in Spannung (V)
Strom (A) und Leistung (W) misst die Vielfachmesszange auch die Frequenz. Dazu
werden die Nulldurchgänge mit steigender Flanke des Signals erfasst und gezählt.

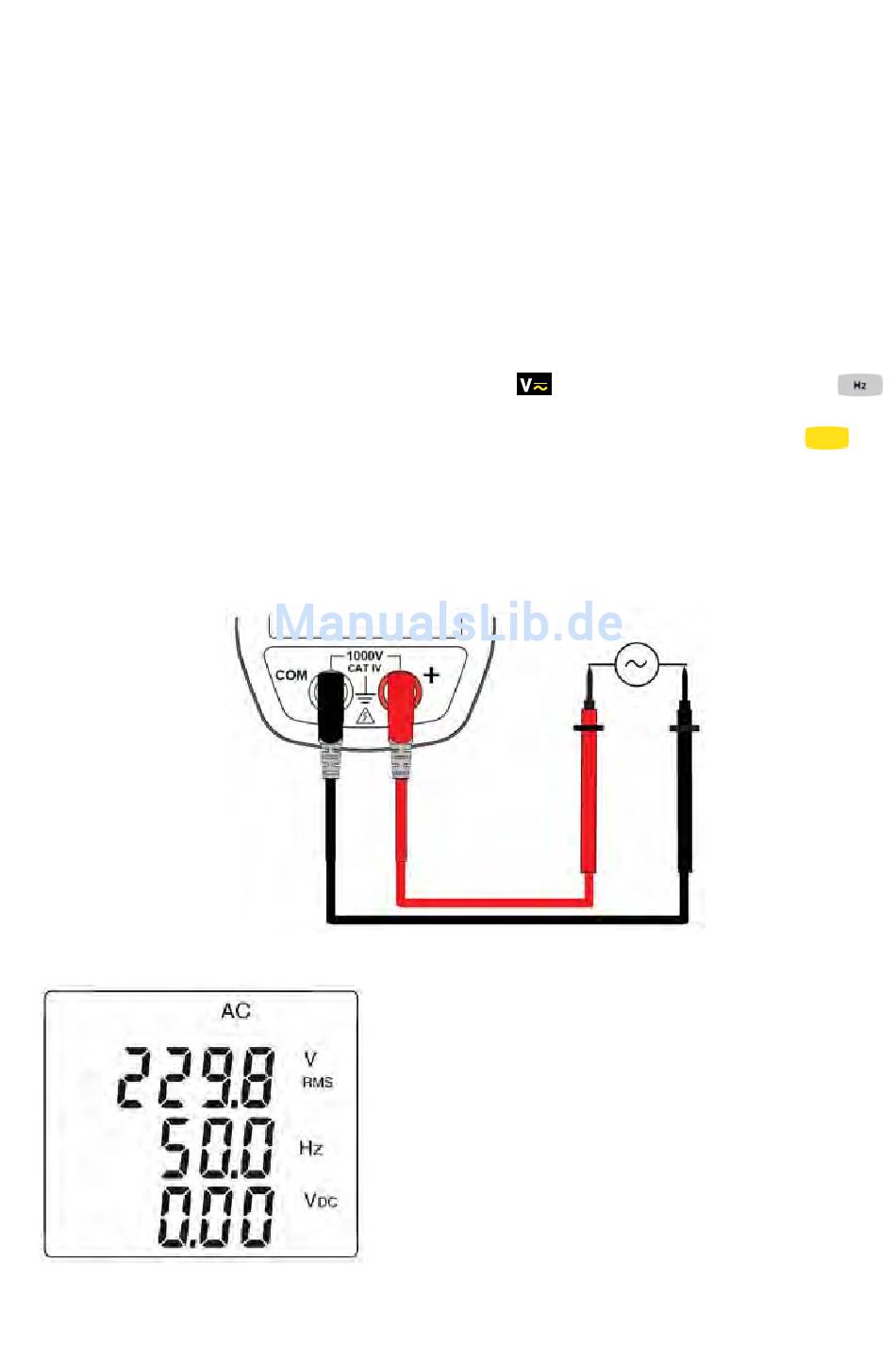

3.12.1 Frequenzmessung bei AC-Spannungen

Um die Frequenz von AC-Spannungen zu messen, gehen Sie wie folgt vor:
1. Stellen Sie den Drehschalter auf
Das Symbol »Hz« erscheint in der Anzeige.
2. Wählen Sie durch wiederholtes Drücken der gelben Taste
Messart AC oder AC+DC.
3. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in
Buchse » + «.
4. Greifen Sie die zu messende Spannung mit den Prüfspitzen oder den
Krokodilklemmen ab.
Der Messwert erscheint in der Digitalanzeige.
Vielfachmesszange F607
und drücken Sie die Taste
39
.
die
