Betriebsanleitung
Warnung: Um Verletzungen des Anwenders sowie Beschädigungen des Geräts zu vermei-
den, messen Sie keine Wechselspannungen größer als 750 V rms und keine Wechselströme
größer als 1000 A rms.
5.1
Kontaktlose Spannungsprüfung
Warnung: Lebensgefahr durch Stromschlag! Vor der Nutzung überprüfen Sie den Span-
nungsdetektor immer an einem bekannten Stromnetz um einwandfreie Funktion sicherzustel-
len.
andere Energiequellen können den Sensor beeinflussen.
5.2
Wechselspannungs- (Hauptdisplay) und Frequenzmessung (Sekundärdisplay)
neutes Drücken zeigt nur den minimalen Spannungswert an. Beim dritten Tastendruck kehrt das
Gerät wieder in die normale Anzeige zurück.
7. Bei einer Spannung von über 750 V zeigt das Gerät „OL" an, um die Überlast zu signalisieren.
8. Nach der Messung entfernen Sie die Testleitungen vom Stromkreis und ziehen die Leitungen aus
den Anschlussbuchsen des Messgerätes.
BETRIEBSANLEITUNG
1. Drehen Sie den Multifunktionsdrehschalter auf eine beliebige
funktion.
2. Platzieren Sie die Gerätespitze an dem zu prüfenden Leiter.
3. Sollte der Leiter Wechselspannung führen, leuchtet die LED.
Hinweis: Die Leiter in elektrischen Zuleitungen sind oft miteinander verdrillt.
Führen Sie das Gerät eine längere Strecke an der Leitung entlang, um sicher-
zustellen die Messspitze nah an dem spannungsführenden Leiter platziert zu
haben.
Der Detektor verfügt über eine hohe Empfindlichkeit. Reibungselektrizität und
Um eine Messung von Wechselspannung und Fre-
quenz vorzunehmen:

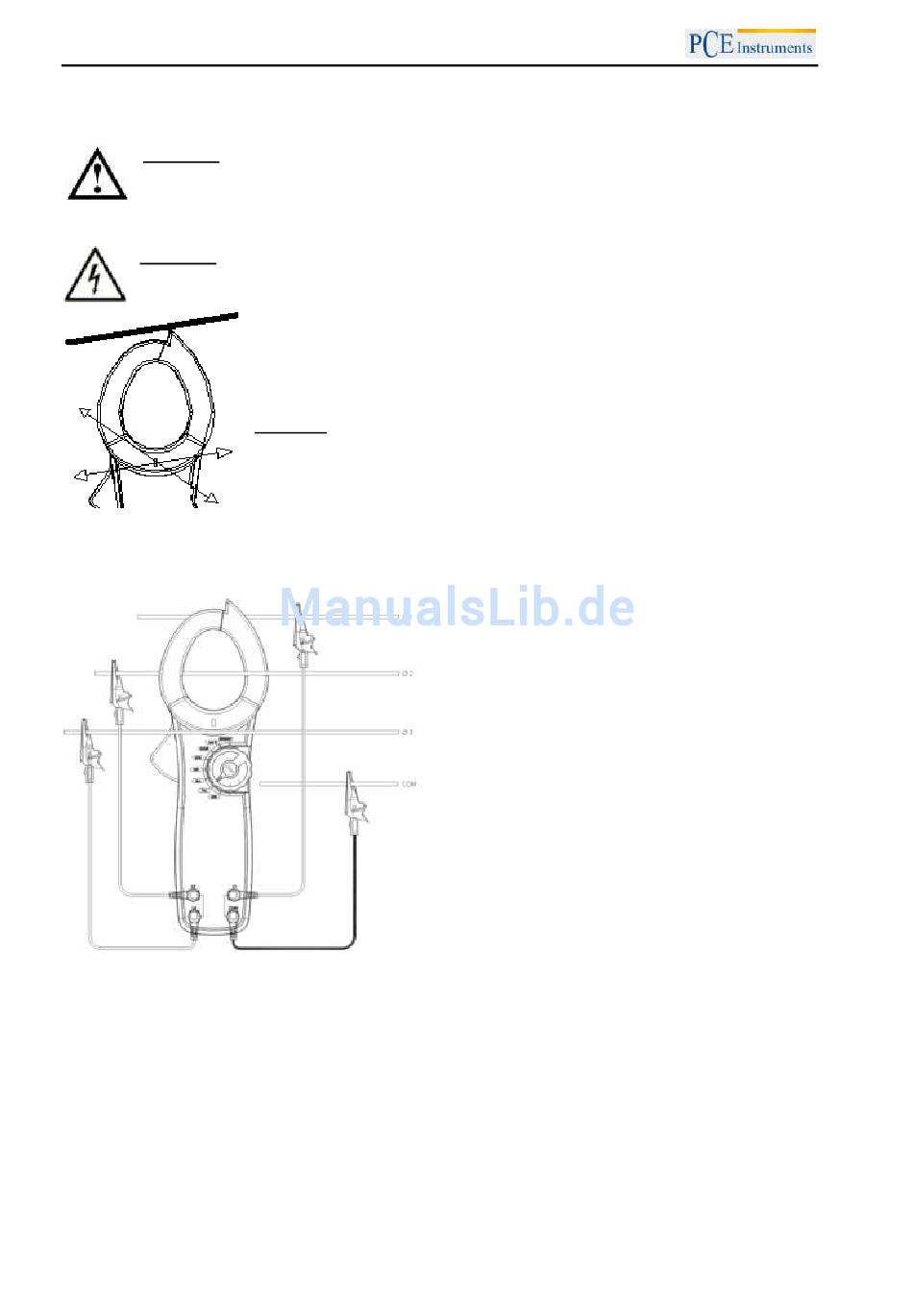

1. Stecken Sie die roten Testleitungen in die
Anschlussbuchsen L1, L2 und L3, sowie die
schwarze Testleitung in die COM-Buchse.
2. Bringen Sie den Drehschalter in die Position
„VAC".
3. Verbinden Sie die roten Testleitungen mit
den drei Phasen des spannungsführenden
Kabels. Das schwarze Testkabel wird mit
dem entsprechenden Neutralleiter verbunden.
4. Drücken Sie „SEL" um eine Phase
auszuwählen, wobei Ø1 für den Anschluss L1
steht. L2 und L3 werden analog dazu durch Ø2
und Ø3 symbolisiert.
5. Im Display werden die gemessene TRMS-
Wechselspannung und die Frequenz jeder
Phase angezeigt.
6. Drücken Sie die Taste „MAX" um nur den
Maximalwert der Spannung anzuzeigen. Er-
