4.2
Sicherungswechsel
ACHTUNG:
Zum Sicherungswechsel legen Sie das Gerät mit der Vorderseite auf eine weiche Unterlage und
lösen Sie die Schrauben des Batteriefaches auf der Rückseite des Gerätes. Tauschen Sie die
defekte Sicherung gegen eine Neue gleicher Bauart aus und schließen Sie das Gerät wieder.
5
Bedienung
5.1
AC WATT/V/A/PF/Hz Messung
1.
Schalten Sie das Gerät ein.
2.
Drücken Sie den „AC V/A/WATT" Schalter (3-3), um die AC V/A/WATT-Messfunktion
zu aktivieren.
3.
Drücken Sie den „CURRENT IN" Schalter (3-6), um direkte Messung auszuwählen.
4.
Drücken Sie die „WATT ZERO" Taste (3-8), um das Display zu nullen. Verbinden Sie
anschließend die Messleitungen mit dem Messgerät.
5.
ACHTUNG: Trennen Sie das zu prüfende Objekt von der Spannungsquelle.
6.

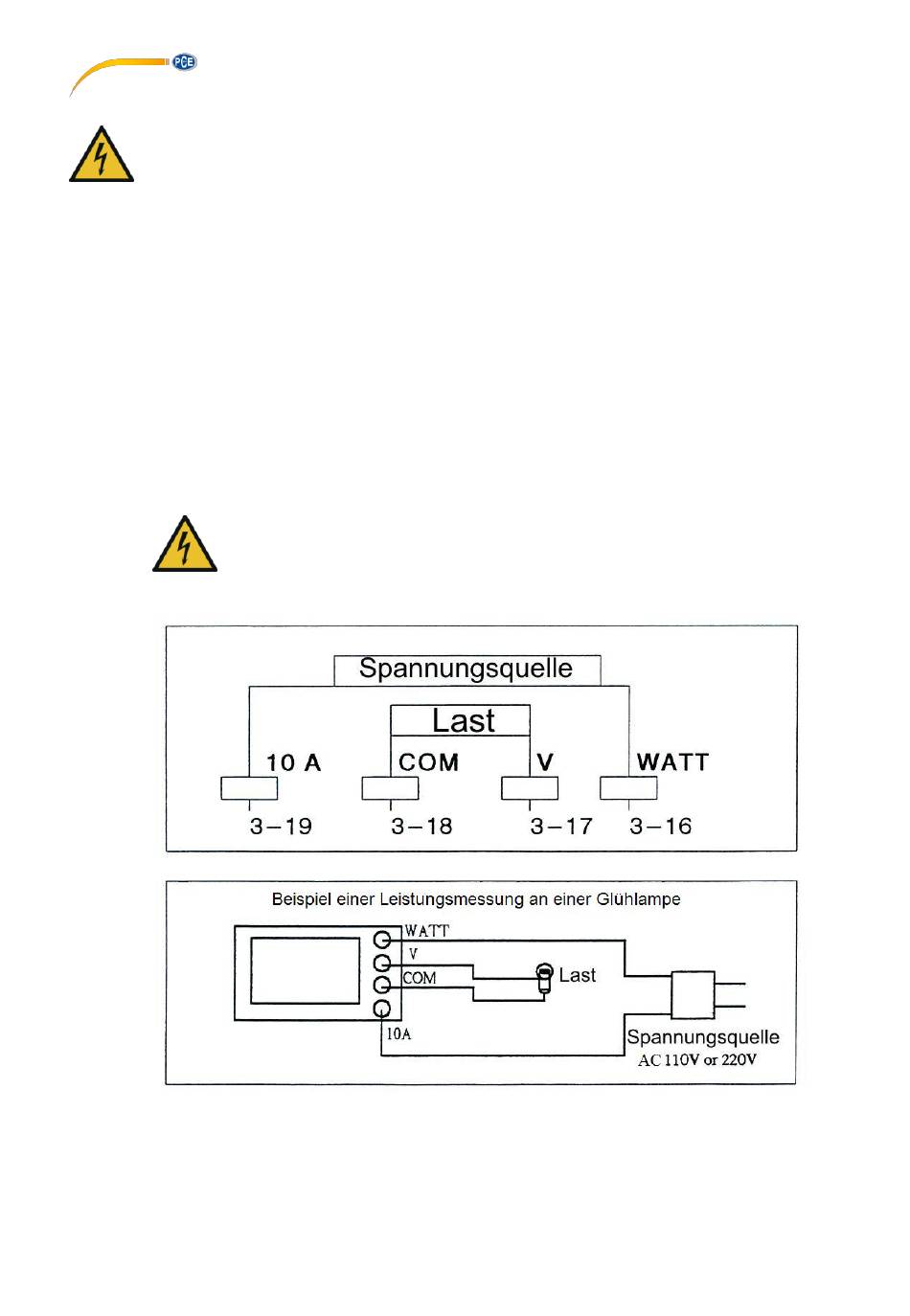

Verbinden Sie das Messgerät über die Messleitungen mit dem zu prüfenden Objekt.
Gehen Sie dazu wie auf dem folgenden Bild vor:
7.
Verbinden Sie das zu prüfende Objekt vorsichtig mit der Spannungsquelle.
8.
Im Display werden die Werte für Wirkleistung, Spannung (eff), Strom (eff) und
Leistungsfaktor gleichzeitig angezeigt. Der maximale Eingangsstrom liegt bei 10 A AC
und darf nicht überschritten werden.
9.
Mit der „COS φ" Taste können Sie zwischen dem Leistungsfaktor (PF) und der
Frequenz umschalten.
Entfernen Sie vor jedem Batteriewechsel alle Prüfleitungen und
überprüfen Sie die Spannungsfreiheit des Messgerätes.
