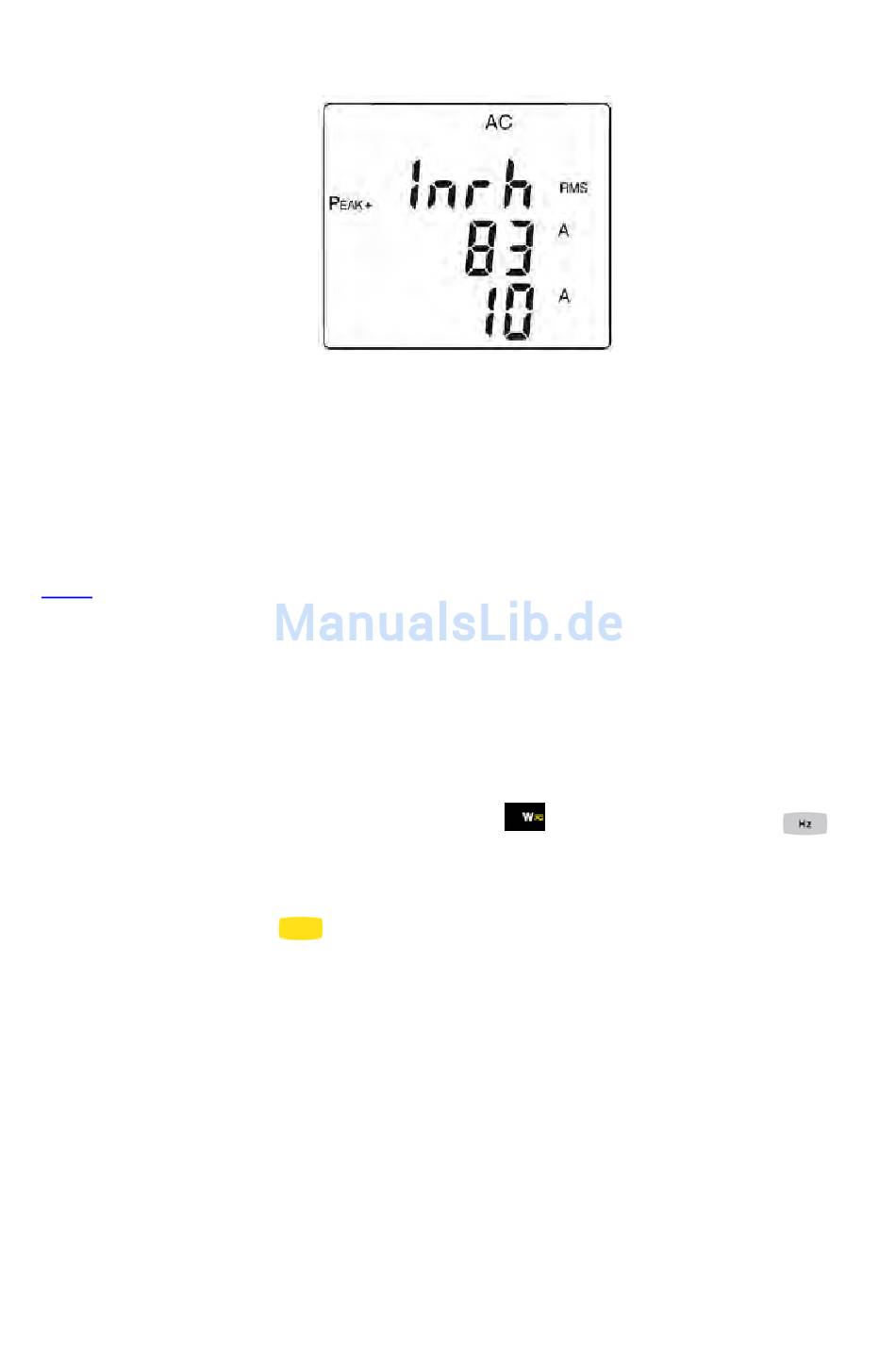

Vielfachmesszange F607

3.10 LEISTUNGSMESSUNG IN W, VA, VAR, PF UND DPF

Diese Messungen sind an Einphasennetzen und symmetrischen Drehstromnetzen
möglich.
Hinweis : Für Leistungsmessungen mit DC- oder AC+DC-Strömen sollten Sie
vorher eine Nullpunkt-Kompensation für DC-Strommessungen vornehmen (siehe §
3.8.2 , Schritt 1).
Messungen der Scheinleistung (VA), der Blindleistung (var), des Leistungsfaktors
(PF) und des Verschiebungsfaktors (DPF) sind nur bei AC- oder AC+DC-
Messungen möglich.

3.10.1 Leistungsmessung an Einphasennetzen

1. Stellen Sie den Drehschalter auf
bis die gewünschte Messfunktion VA, var oder PF ausgewählt ist.
2. Die Messzange schaltet automatisch auf Messart AC+DC. Um
zwischen den Messarten AC, DC oder AC+DC umzuschalten, drücken
Sie Taste
3. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in
Buchse » + «.
4. Schließen Sie die Prüfspitze oder Krokodilklemme der schwarzen
Messleitung an den Neutralleiter N und danach die Prüfspitze oder
Krokodilklemme der roten Messleitung an den Phasenleiter L an.
5. Umschließen Sie den Phasenleiter mit der Messzange unter Beachtung
der Stromfluss¬richtung (siehe Pfeil an den Messbacken der Zange).
so oft bis die gewünschte Messart angezeigt wird.
32
und drücken Sie Taste
Deutsch
so oft
