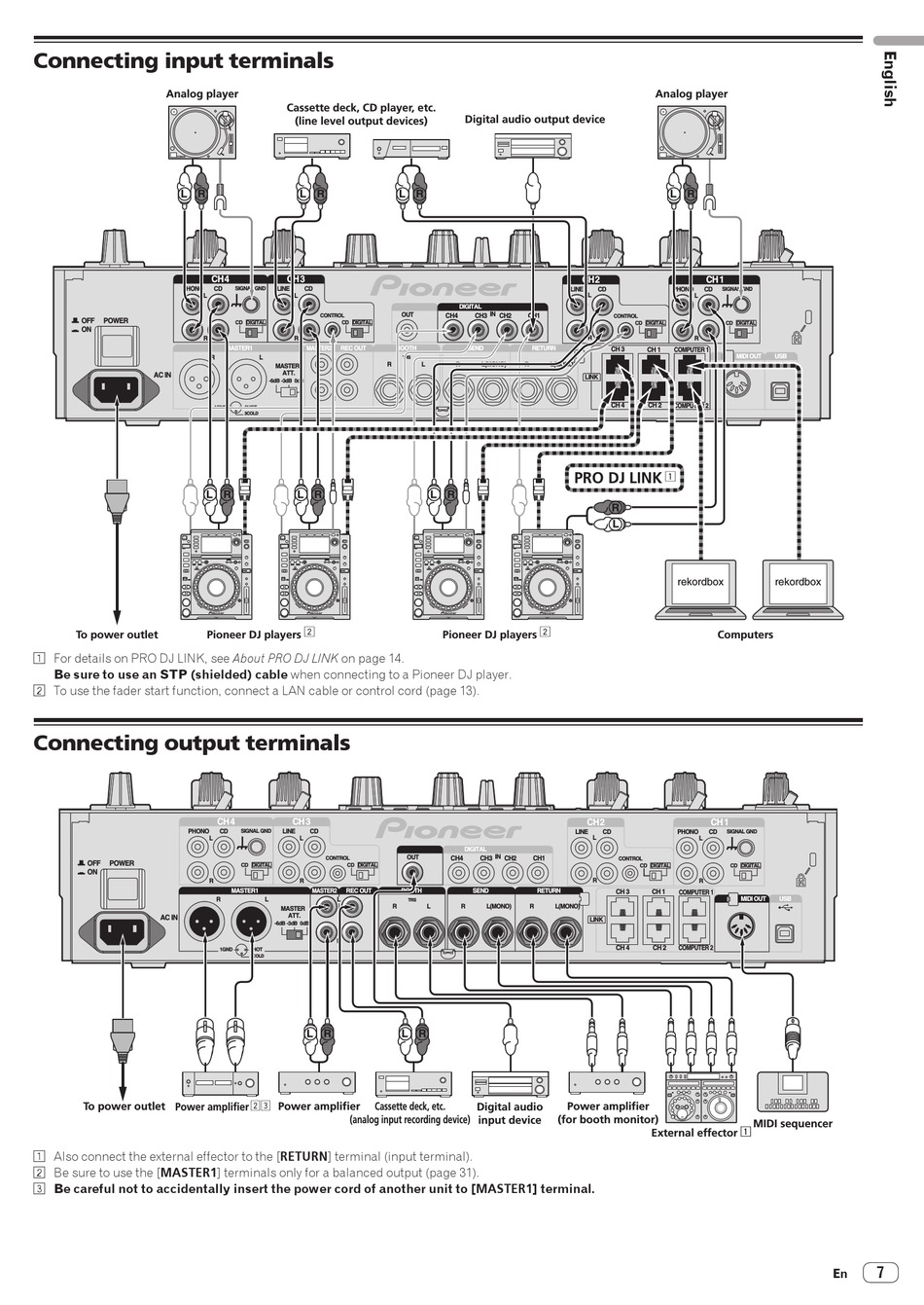

Connecting input terminals

Analog player
L R
PHONO
L
OFF
POWER
ON
R
AC IN
L R
Pioneer DJ players 2
To power outlet
1 For details on PRO DJ LINK, see About PRO DJ LINK on page 14.
Be sure to use an STP (shielded) cable when connecting to a Pioneer DJ player.
2 To use the fader start function, connect a LAN cable or control cord (page 13).

Connecting output terminals

PHONO
OFF
POWER
ON
AC IN
Power amplifier 23
To power outlet
1 Also connect the external effector to the [RETURN] terminal (input terminal).
2 Be sure to use the [MASTER1] terminals only for a balanced output (page 31).
3 Be careful not to accidentally insert the power cord of another unit to [MASTER1] terminal.
Cassette deck, CD player, etc.
(line level output devices)
L R
CH4
CH3
CD
SIGNAL GND
LINE
CD
L
CONTROL
CD
DIGITAL
CD DIGITAL
R
MASTER1
MASTER2
REC OUT
R
L
L
MASTER
ATT.
-6dB -3dB 0dB
R
1GND
2HOT
3COLD
L R
CH4
CH3
CD
LINE
CD
SIGNAL GND
L
L
CONTROL
CD
DIGITAL
CD DIGITAL
R
R
MASTER1
MASTER2
REC OUT
R
L
L
MASTER
ATT.
-6dB -3dB 0dB
R
1GND
2HOT
3COLD
L R
Power amplifier
Cassette deck, etc.
(analog input recording device)
Digital audio output device
L R
DIGITAL
OUT
IN
CH4
CH3
CH2
CH1
BOOTH
SEND
RETURN
TRS
R
L
R
L(MONO)
R
L(MONO)
L R
Pioneer DJ players 2
DIGITAL
IN
OUT
CH4
CH3
CH2
CH1
BOOTH
SEND
RETURN
TRS
R
L
R
L(MONO)
R
L(MONO)
L R
Digital audio
(for booth monitor)
input device
Analog player
L R
CH2
CH1
LINE
CD
PHONO
CD
SIGNAL GND
L
L
CONTROL
CD DIGITAL
CD
DIGITAL
R
R
CH 3
CH 1
COMPUTER 1
MIDI OUT
LINK
CH 4
CH 2
COMPUTER 2
PRO DJ LINK
1
R
L
rekordbox
Computers
CH2
CH1
CD
LINE
CD
PHONO
SIGNAL GND
L
L
CONTROL
CD DIGITAL
CD
DIGITAL
R
R
CH 3
CH 1
COMPUTER 1
MIDI OUT
LINK
CH 4
CH 2
COMPUTER 2
Power amplifier
External effector 1
USB
rekordbox
USB
MIDI sequencer
