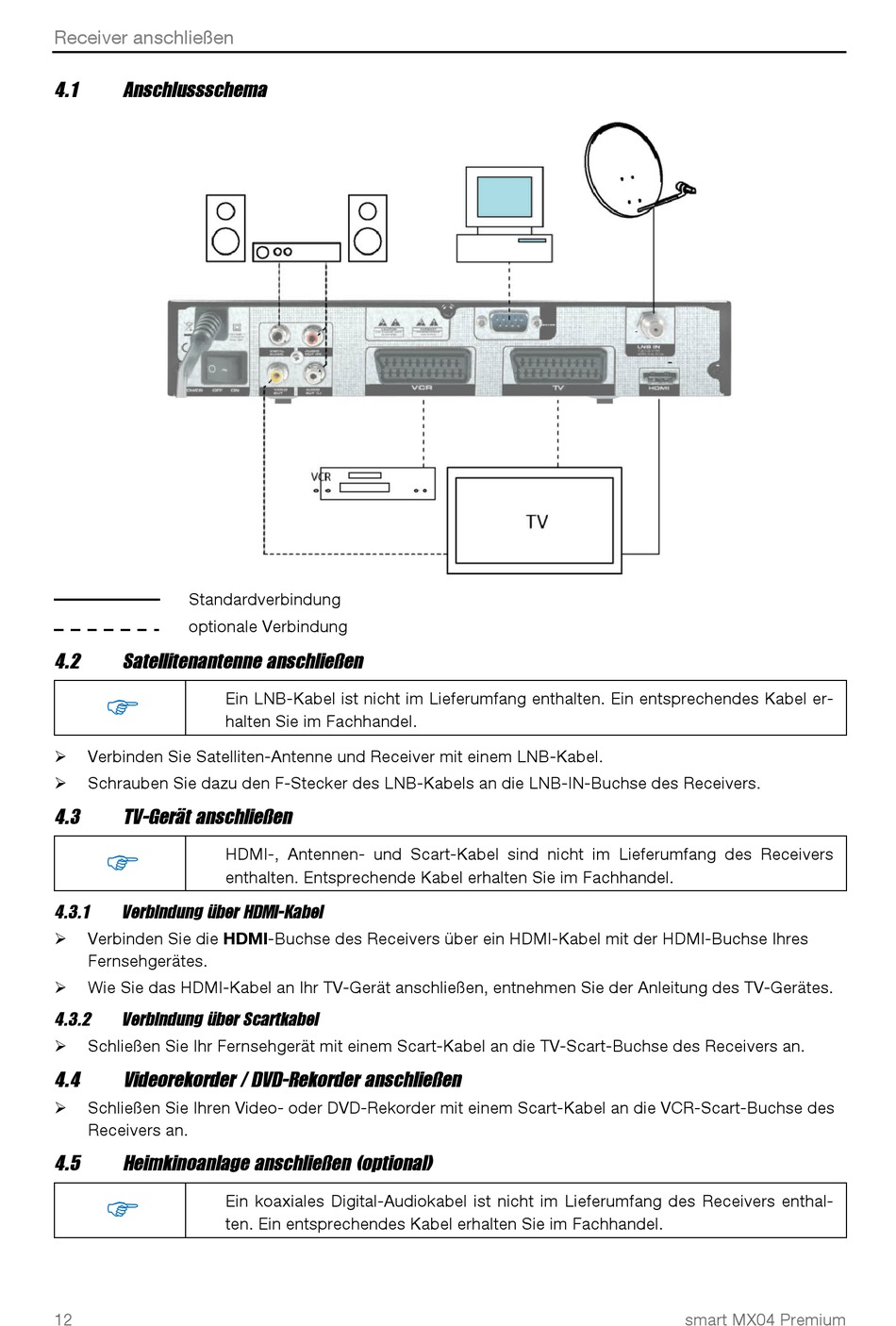

Receiver anschließen
4.1

Anschlussschema

Standardverbindung
optionale Verbindung
4.2 Satellitenantenne anschließen

Verbinden Sie Satelliten-Antenne und Receiver mit einem LNB-Kabel.

Schrauben Sie dazu den F-Stecker des LNB-Kabels an die LNB-IN-Buchse des Receivers.

4.3 TV-Gerät anschließen

4.3.1 Verbindung über HDMI-Kabel
Verbinden Sie die HDMI-Buchse des Receivers über ein HDMI-Kabel mit der HDMI-Buchse Ihres

Fernsehgerätes.
Wie Sie das HDMI-Kabel an Ihr TV-Gerät anschließen, entnehmen Sie der Anleitung des TV-Gerätes.

4.3.2 Verbindung über Scartkabel
Schließen Sie Ihr Fernsehgerät mit einem Scart-Kabel an die TV-Scart-Buchse des Receivers an.

4.4 Videorekorder / DVD-Rekorder anschließen
Schließen Sie Ihren Video- oder DVD-Rekorder mit einem Scart-Kabel an die VCR-Scart-Buchse des

Receivers an.
4.5 Heimkinoanlage anschließen (optional)

12
Ein LNB-Kabel ist nicht im Lieferumfang enthalten. Ein entsprechendes Kabel er-
halten Sie im Fachhandel.
HDMI-, Antennen- und Scart-Kabel sind nicht im Lieferumfang des Receivers
enthalten. Entsprechende Kabel erhalten Sie im Fachhandel.
Ein koaxiales Digital-Audiokabel ist nicht im Lieferumfang des Receivers enthal-
ten. Ein entsprechendes Kabel erhalten Sie im Fachhandel.
smart MX04 Premium
