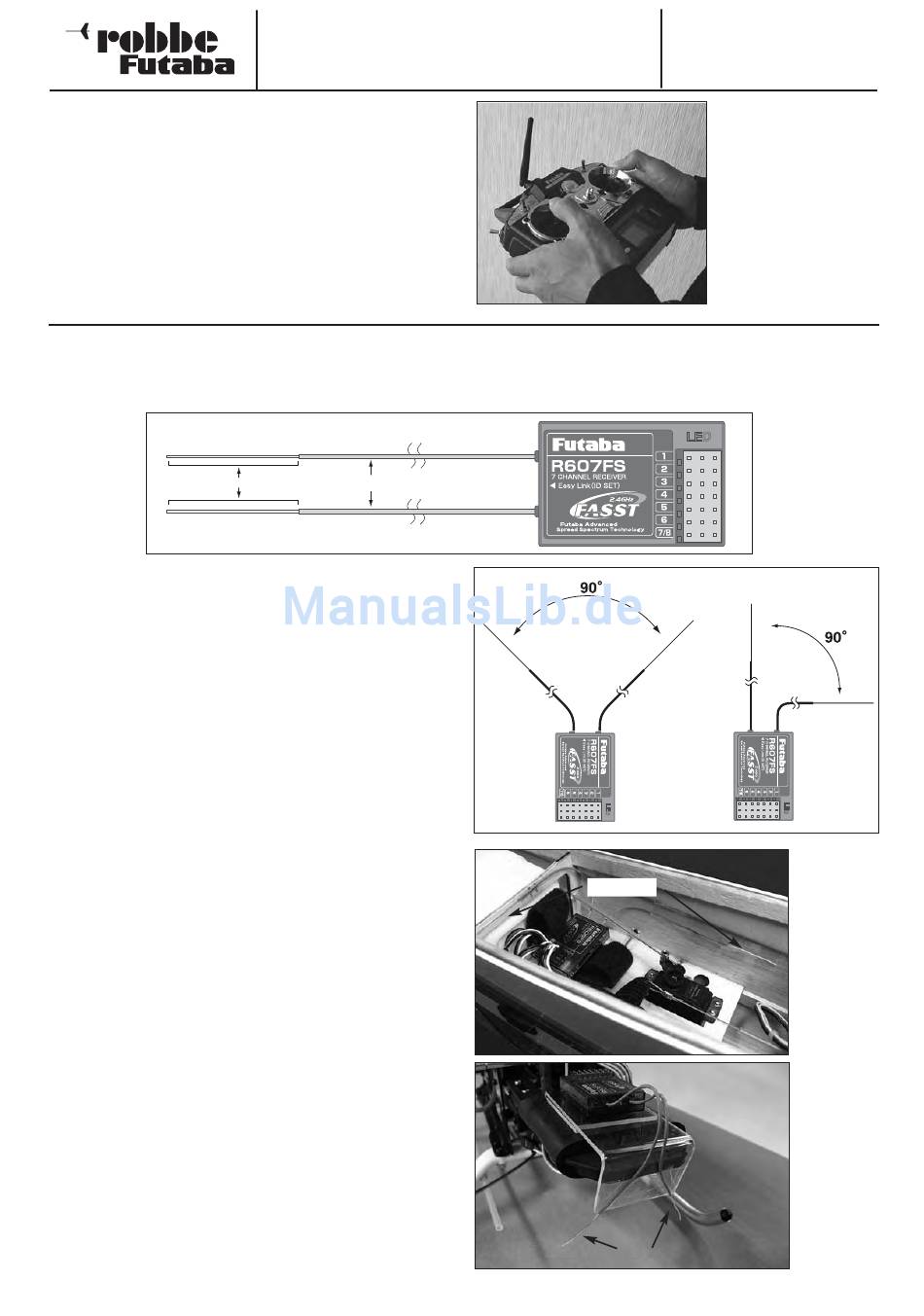

14.1 SENDERANTENNE
Die bewegliche Senderantenne sollte in eine vertikale Position
(siehe Foto) gebracht werden um eine bestmögliche Abstrah-
lung zu erhalten.
Niemals mit der Antenne auf das Modell zielen, in Ver -
längerung der Antennen spitze ist die Abstrahlung am gering-
sten!
Während des Fluges die Antenne nicht anfassen, dies redu-
ziert die Abstrahlung sehr deutlich.
14. 2 EMPFÄNGERANTENNE
Wichtig: Die Empfängerantenne des 2,4 GHZ FASST Systems besitzt eine andere Eigenschaft als die der herkömmlichen 27...40
MHz Empfänger. Deshalb nachfolgendes Kapitel unbedingt beachten.
Antenna
14. 3 VERLEGUNG DER EMPFÄNGERANTENNEN
Der R 606FS Empfänger besitzt ein Diversity-System mit 2
Antennen und entsprechenden Eingangstufen. Eine nachge-
schaltete "Packet Screening Stufe" überprüft die Eingangssig-
nale auf Fehler und Signalstärke. Bei Bedarf wird eine Fehler-
korrektur durchgeführt. Das bessere Eingangssignal der beiden
Antennen wird dann zur weiteren Signalaufbereitung weiterge-
leitet.
Werden die beiden Antennen in 90° Winkel zueinander ange-
ordnet, wird (die bei einer Antenne) übliche Lageabhängigkeit
wesentlich verbessert, was die Empfangssicherheit deutlich
erhöht.
UM OPTIMALE EMPFANGSERGEBNISSE ZU ERZIELEN,
BEACHTEN SIE FOLGENDE HINWEISE:
• Der wichtigste Punkt ist, die beiden Antennen soweit als
Möglich voneinander zu platzieren
• Die beiden Antennen sollten gestreckt verlegt werden.
• Der Winkel der Antennen zueinander sollte 90° betragen.
• Große Modelle besitzen oft größere Metallteile, welche den
HF-Empfang dämpfen, in solchen Fällen die Antenne links
und rechts davon positionieren.
• Die Antennen sollen mindesten 1,5...2 cm von leitenden
Materialien, wie Metall, Carbon etc. entfernt sein.
• Dies gilt nicht für das Koaxialkabel, sondern nur für den
Endbereich der Antenne.
• Enge Verlegeradien für das Koaxialkabels sind zu vermei-
den, ebenso ein Knicken des Kabels.
• Empfänger vor Feuchtigkeit schützen.
BEACHTEN SIE AUCH DIE IM VORSTEHENDEN KAPITEL
AUFGEFÜHRTEN ALLGEMEINEN HINWEISE ZUM EINBAU
DER RC-ANLAGE.
Die beiden Fotos zeigen nur den schematischen Einbau und
Antennenverlegung.
Für den Praxisbetrieb muss der Empfänger vibrationsgeschützt
in einer Schaumstoffumhüllung untergebracht sein.
T6EXP 2,4 GHz
Coaxial cable
33
Bestellnummer
F 4069
