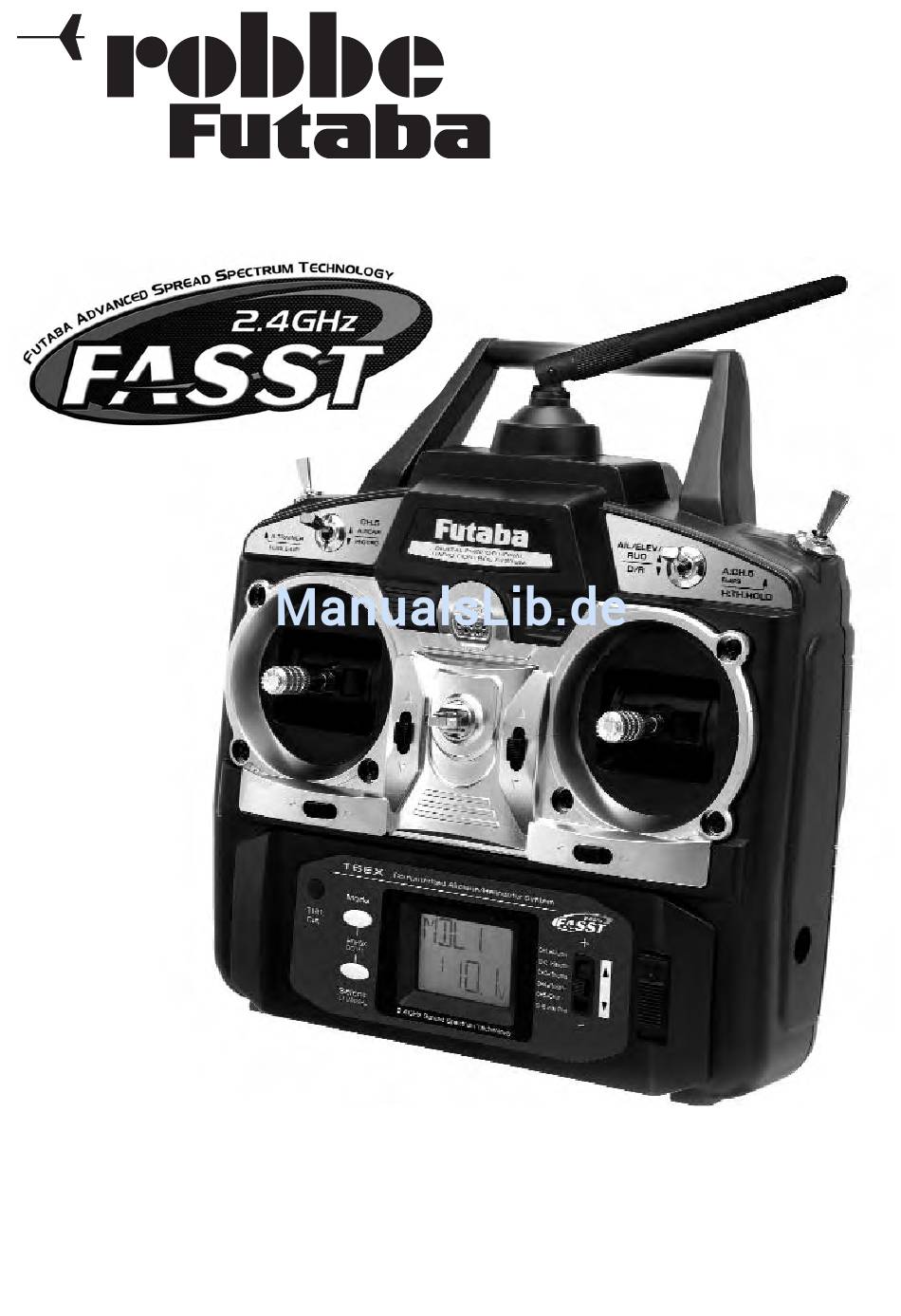

- Seite 1 B E D I E N U N G S A N L E I T U N G T6EXP No. F 4069 6/6/0 2,4 GHz...
-
Seite 2: Inhaltsverzeichnis
• Untermenü Modellspeicher löschen (REST). . . 23 • Sender T6EXP 2,4 GHz ....5 • Untermenü Modelltyp (ACRO oder HELI)..23 •... -
Seite 3: Sicherheitshinweise
Bestellnummer T6EXP 2,4 GHz F 4069 SICHERHEITSHINWEISE, BITTE UNBEDINGT BEACHTEN. Verwenden Sie immer original robbe-Futaba Steck ver bin - dungen. An den An lagen dürfen keinerlei Veränderungen vor- Lesen Sie vor Inbetriebnahme unbedingt diese Anleitung genommen werden. und besonders unsere Sicherheitshinweise genau durch. -
Seite 4: Lieferumfang
F 4069 EMPFOHLENES ZUBEHÖR LIEFERUMFANG 1 Sender T6EXP 2,4 GHz • Senderakku 8 RSZ 750 (2P) ....No. 4526 1 Empfänger R 607 FS 2,4GHz • Senderakku 8 NiMH 2000AA (2P) ..No. 4548 1 Minischalterkabel •... -
Seite 5: Allgemeine Beschreibung Sender T6Exp
• Einstellmenü für Kreiselempfindlichkeit Systemen, zuverlässig verhindert wird. • Taumelscheiben-> Gasmischer FASST (Futaba Advanced Spread Spectrum Technology) auch • Taumelscheibenmischer H1, HR3 (CCPM 120°), H3 (CCPM 90°) Frequenz-Hopping genannt. Der Sender wechselt also mehr- mals pro Sekunde den Frequenzkanal. Durch die kurze Bele- Technische Daten Sender T6EXP 2,4 G gungszeit eines Frequenzkanals werden schmalbandige Stö-... -
Seite 6: Technische Daten
100 Tagen ein vorher vollgeladener Akku SENDERAKKU EINSETZEN / WECHSELN vollständig entladen ist, ohne jemals belastet worden zu sein. Die Fernlenkanlage T6EXP wird ohne Stromquellen ausgelie- fert. Auf der Rückseite des Senders befindet sich ein NiMH-Zellen haben eine etwas höhere Selbstentladungsrate in Akkufach. -
Seite 7: Senderspannungsanzeige
Bestellnummer T6EXP 2,4 GHz F 4069 SENDERSPANNUNGSANZEIGE SCHLIEßEN DER RÜCKWAND Die aktuelle Akkuspan nung (V) des • Rückwand vorsichtig von hinten auf das Gehäuse stecken. Senders wird im Startdisplay ange- • Rückwand mit den vier Schrauben befestigen. zeigt. • Akku anschließen und einbauen, Akkufach schließen. -
Seite 8: Umstellung Rast- Oder Bremsfunktion
Mode gespeichert. Beim Wiedereinschalten ist der neue Stick- Seitenruder (Kan. 4) Mode dann aktiv. Lade- Einziehfahr- buchse Die Software des T6EXP-Senders stellt vier verschiedene werk (Kan. 5) Steuerknüppelanordnungen (Stick-Mode) zur Verfügung. Landeklap- (Mode 1-4) pen (Kan. 6) Am Anschluss ‘B’ des Empfängers oder an einen freien Kanalausgang wird der Empfänger-Akku angeschlossen. -
Seite 9: Lehrer-Schüler Betrieb
Verlust des Modells befürchten zu müssen. im Flaperon-Modus mit Querruder- und Landeklappen Der T6EXP-Sender ist serienmäßig mit einer Lehrer-Schüler- Anschlussbuchse ausgerüstet, welche auf der Ge rä te rück sei - Anschlussbelegung für Hubschrauberanwendung te zu finden ist. Der zugehörige Lehrer-Schüler-Tastschalter ist Roll oben links angebracht. -
Seite 10: Anschluss Der Servos
F 4069 9.2 LEHRER-SCHÜLER BETRIEB MIT ANDEREN SENDERN Die Steuerfunktionen können Gesamt, als auch Einzeln umge- Der T6EXP Sender kann sowohl als Lehrer, als auch als schaltet werden. Schülersender mit anderen Sendern aus dem robbe-Futaba Bei FC-18/28, T12Z, T14MZ und FX-40 ist sogar Mix-Betrieb Programm kombiniert werden. -
Seite 11: Anbindung Des Empfängers
T6EXP 2,4 GHz F 4069 Empfängerstromversorgung einschalten. Lehrermodul Schülermodul Trainerkabel Lehrersender T6EXP 2,4 GHz Zur “Anbindung” Taster “ID Set” am Empfänger drücken F1591 10. ANBINDUNG DES EMPFÄNGERS Zur eindeutigen Identifizierung sendet der Sender einen ver- schlüsselten Code mit. Durch über 130 Millionen Codierungs- möglichkeiten ist eine Doppelbelegung nahezu unmöglich. -
Seite 12: Inbetriebnahme Des Senders
Bestellnummer T6EXP 2,4 GHz F 4069 INBETRIEBNAHME DES SENDERS werden. Die Ausschlagsrichtung kann per Software mit der Funktion Servolaufrichtung angepasst werden. 11.1 KREUZSTEUERKNÜPPELOPERATIONEN Den beiden Kreuz-Steuerknüppel sind jeweils zwei Geber- Bei der Anlenkung des Vergasers ist unbedingt darauf zu ach- Funktionen zugeordnet, eine auf der vertikalen und eine auf ten, dass der Servoweg nicht mechanisch begrenzt wird. -
Seite 13: Einschaltanzeige
11.6 PROGRAMMIERVORGANG Modelltyp A=Acro oder H= Heli Der T6EXP-Sender stellt alle wichtigen Funktionen zur Steue- rung eines Modells bereit. Die dazu notwendigen Modelldaten 11.4 FUNKTION DER BEDIENUNGSTASTEN müssen eingegeben, der Sender “programmiert” werden. Der T6EXP-Sender ist mit vier Bedienungstasten ausgestattet. -
Seite 14: Warnhinweise
Position, so dass die Warnsignale erlöschen. lich verloren. Die Software des T6EXP-Senders führt eine Initialisierung der UNTERSPANNUNGS WARNUNG: einzelnen Modellspeicher durch. Aus gehend vom Speicher - Sobald die Spannung des Senderakkus den Wert von 8,5 V platz ‘6’... -
Seite 15: Modellfunktionen (Modl)
Einstellungen werden hier gespeichert. Für steht ein hoher Programmieraufwand. Um diese Arbeit dem unterschiedliche Modelle und Anwendungen lassen sich somit Anwender zu ersparen, bietet der T6EXP-Sender die Möglich - sehr komfortabel individuelle Einstellungen abspeichern und keit, vorprogrammierte Programme für die verschiedenen bei Bedarf schnell aufrufen. -
Seite 16: Untermenü Modellname
UNTERMENÜ MODELLNAME (MDL) 12.4 DUAL RATE / EXPONENTIAL FUNKTION Mit dieser Funktion gibt man dem Modellspeicher einen Die Software des T6EXP-Senders hält eine Dual-Rate-, als Namen, damit die Auswahl später erleichtert wird. auch eine Exponential Funktion bereit. Nachdem mit der ‘Select’-Taste in UNTERMENÜ... -
Seite 17: Untermenü Exponential Funktion (Expo)
Bestell Nummer T6EXP F 4069 Für das Höhen- und Seitenruder muss der gleiche Vorgang 12.5 SERVOWEGEINSTELLUNGEN (EPA) durchgeführt werden, wenn für diese Ruder ebenfalls eine Dual-Rate Funktion programmiert werden soll. Diese Funktion ermöglicht die Servoweg-Einstellung getrennt für jede Seite, jeweils in einem Bereich von 0 bis 140 % des UNTERMENÜ... -
Seite 18: Trimmwerte Anzeigen (Trim)
F 4069 12.6 TRIMMWERTE ANZEIGEN (TRIM) 12.7 PROGRAMMIERBARE MISCHER (PMX1 UND 2) Der T6EXP Sender ist für jede der 4 Knüppelfunktionen mit Der T6EXP Sender verfügt, neben den festen Mischern, die im einer digitalen Trimmung ausgestattet (siehe Kap. 11.5). Dabei weiteren noch beschrieben werden, über zwei separate pro-... -
Seite 19: Flaperon Mischer (Flpr)
Bestellnummer T6EXP 2,4 GHz F 4069 12.8 FLAPERON MISCHER (FLPR) Nach der Aktivierung des Program - mier modus muss diese Funktion Voraussetzung für den Einsatz des Flaperon-Mischers ist die mit der ‘Mode’-Taste ausgewählt Verwendung von zwei Querruderservos, damit die Querruder- werden. -
Seite 20: Wölbklappeneinstellung (Fltr)
Bestellnummer T6EXP 2,4 GHz F 4069 12.10 V-LEITWERKSMISCHER (V-TL) 12.9 WÖLBKLAPPENEINSTELLUNG (FLTR) Diese Funktion wird bei Modellen mit V-Leitwerk benötigt. Bei Mit dieser Funktion lässt sich die Größe des Weges der Modellen dieser Art müssen die Signale des Seiten- und des Wölbklappen bei einem Segelflugmodell einstellen. -
Seite 21: Elevon-(Delta) Mischer (Elvn)
Bestellnummer T6EXP 2,4 GHz F 4069 12.11 ELEVON (DELTA) MISCHER (ELVN) 12.12 FAILSAFE-EINSTELLUNGEN (F/S) Der Delta Mischer kombiniert die Signale des Quer- und des Für den Fall, dass zwischen Sender und Empfänger keine Höhenruders zur Ansteuerung eines Delta- oder Nurflügel - Funkverbindung besteht, kann zwischen 2 Alternativen modells. -
Seite 22: Hubschraubermodelle (Heli)
Bestellnummer T6EXP 2,4 GHz F 4069 HUBSCHRAUBERMODELLE (HELI) , 13.1 MENÜSTRUKTUR Um in das Einstellmenü zu gelangen, die Mode und Select Taste gleichzeitig für 1 Sekunde drücken. [Model 2-5] [CH 2-5] [CH 2-5] Legende: MODE Taste [CH 2-3] SELECT Taste... -
Seite 23: Untermenü Modellspeicher Löschen (Rest)
Verknüpfungen von Steuerbewegungen not wendig. Um alle Mög lich keiten einer Compute r anlage auszunutzen, ent- steht ein hoher Programmieraufwand. Um diese Arbeit dem Anwender zu ersparen, bietet der T6EXP-Sender die Möglich - keit, fertig programmierte Programme für die verschiedenen Modelltypen zu wählen. -
Seite 24: Servolaufrichtung (Revr)
13.3 SERVOLAUFRICHTUNG (REVR) 13.4 DUAL RATE / EXPONENTIAL FUNKTION Mit dieser Funktion lässt sich die Servo-Drehrichtung aller Die Software des T6EXP-Senders hält eine Dual-Rate-, als Servos elektronisch umpolen. Dadurch muss bei der Montage auch eine Exponential Funktion bereit. der Servos im Modell keine Rücksicht auf die Drehrichtung genommen werden. -
Seite 25: Untermenü Exponential Funktion (Expo)
Bestellnummer T6EXP 2,4 GHz F 4069 Für das Höhen- und Seitenruder muss der gleiche Vorgang 13.5 SERVOWEGEINSTELLUNGEN (EPA) durchgeführt werden, wenn für diese Ruder ebenfalls eine Dual-Rate Funktion programmiert werden soll. Diese Funktion ermöglicht die Servoweg-Einstellung getrennt für jede Seite, jeweils in einem Bereich von 0 bis 140 % des UNTERMENÜ... -
Seite 26: Trimmwerte Anzeigen (Trim)
F 4069 13.6 TRIMMWERTE ANZEIGEN (TRIM) 13.7 NORMALE GASKURVE (N-TH) Der T6EXP Sender ist für jede der 4 Knüppelfunktionen mit Bei Betätigung des Gas-Steuerknüppels wird nicht nur das einer digitalen Trimmung ausgestattet. Dabei braucht kein Gasservo sondern auch automatisch das Pitchservo ange- Trimmpoti verstellt zu werden. -
Seite 27: Idle Up Gaskurve (I-Th)
F 4069 13.9 IDLE UP GASKURVE (I-TH) 13.11 AUTOROTATION (HOLD) Die Software des T6EXP-Senders stellt auch für Gasvorwahl 1 Diese Option dient dazu, die Autorotation Einstellungen vorzu- eine 5-Punkte Gaskurve bereit. Die ‘Idle-Up’-Einstellungen nehmen, um zu erreichen, dass für den Flugzustand Auto - werden verwendet für Flugfiguren wie Loopings und Rollen bis... -
Seite 28: Revolution Mischer (Revo)
Bestellnummer T6EXP 2,4 GHz F 4069 13.12 REVOLUTION MISCHER (REVO) 13.13 KREISELEMPFINDLICHKEIT (GYRO) Mit dieser Funktion werden Drehmomentänderungen des Mit Hilfe dieser Funktion lässt sich die Kreiselempfindlichkeit Hauptrotors, durch Gas- oder Pitchänderung, durch einen vom Sender aus verstellen. Dabei muss der entsprechende Mischer so zur Heckrotoransteuerung genutzt, dass dieser Eingang des Kreisels mit dem Kanal ‘5’... -
Seite 29: Taumelscheiben -> Gas Mischer (Sw-T)
Taumelscheiben -> Gas Mischers ‘AVCS’ und ‘normal’ umgeschaltet werden kann, besteht die (SW-T). Möglichkeit diese Um schaltung vom T6EXP-Sender aus durchzuführen. Dazu dient der Kanal 5-Schalter. Diese Durch eine Betätigung der Daten - Zusammenhänge werden in der folgenden Skizze am Beispiel eingabe-Taste für 0,5 Sek. -
Seite 30: Taumelscheiben Mischer (Swsh)
Bestellnummer T6EXP 2,4 GHz F 4069 13.15 TAUMELSCHEIBEN MISCHER (SWSH) akustisches Signal die erfolgreiche Änderung des Taumel scheiben typs Mit dieser Funktion kann der richtige Taumelscheibentyp aus- anzeigt. gewählt werden. Dabei stehen die wichtigsten drei Taumel - scheibentypen (1-S; 3-S und 3-E) zur Verfügung. Für die bei- Die Abbildungen zeigen die zuge- den Typen ‘3-S’... -
Seite 31: Failsafe Einstellungen (F/S)
Bestellnummer T6EXP 2,4 GHz F 4069 TIPPS ZUM EINBAU DER RC-ANLAGE 13.16 FAILSAFE-EINSTELLUNGEN (F/S) Die technische Ausrüstung der Modelle hat sich in den letzten Für den Fall, dass zwischen Sender und Empfänger keine Jahren massiv verändert. Antriebe mit Brushless-Motoren und Funkverbindung besteht, kann zwischen 2 Alternativen zugehörigem Brushless-Regler, Lithium Antriebsakkus, Teleme-... -
Seite 32: Empfängerantenne Allgemein
- stromführenden Regler- oder Motorkabeln sein (Zäune etc). - Zündkerzen, Zündkerzenheizern - Orten mit statischer Aufladung, wie Zahnriemen, Turbi- • Der Sender T6EXP 2,4 GHz besitzt für den Reichweiten- nen etc. test, den speziellen Power-Down-Modus. - Aus Rümpfen mit abschirmenden Materialien (Karbon, •... -
Seite 33: Senderantennenposition
Bestellnummer T6EXP 2,4 GHz F 4069 14.1 SENDERANTENNE Die bewegliche Senderantenne sollte in eine vertikale Position (siehe Foto) gebracht werden um eine bestmögliche Abstrah- lung zu erhalten. Niemals mit der Antenne auf das Modell zielen, in Ver - längerung der Antennen spitze ist die Abstrahlung am gering- sten! Während des Fluges die Antenne nicht anfassen, dies redu-... -
Seite 34: Schalterkabel
Vorteil, dass selbst bei Ausfall einer Akkuzelle (Kurzschluss) normalerweise kein Ausfall der Empfangsanlage erfolgt, da robbe-Futaba Servos bei 3,6 V noch arbeiten, nur etwas langsamer und mit weniger Kraft. Dies ist sehr wichtig im Winter bei tiefen Außentemperaturen, um kurzzeitige Span- der Servomontage große Beachtung, da Servos empfindlich... -
Seite 35: Betriebszeit Des Empfängerakkus
Bestellnummer T6EXP 2,4 GHz F 4069 GEWÄHRLEISTUNG 15.1 BETRIEBSZEIT DES EMPFÄNGERAKKUS Für diese Fernsteueranlage übernehmen wir eine Ge - Für alle Stromquellen gilt: Bei niedrigen Temperaturen nimmt währleistung von 24 Monaten. Als Beleg für den Beginn und die, Kapazität stark ab, daher sind die Betriebszeiten bei Kälte den Ablauf dieser Gewährleistung dient der Kassenzettel Ihres... -
Seite 36: Postbestimmungen
Bestellnummer T6EXP 2,4 GHz F 4069 KONFORMITÄTSERKLÄRUNG POSTBESTIMMUNGEN Hiermit erklärt die robbe Modellsport GmbH & Co. KG, dass Die Richtlinie R&TTE (Radio Equipment & Telecommunications sich diese Funkfernsteueranlage in Übereinstimmung mit den Terminal Equipment) ist die neue europäische Direktive für... -
Seite 37: Allgemeinzuteilung
Bestellnummer T6EXP 2,4 GHz F 4069 19. ALLGEMEINZUTEILUNG Auf der Betriebsfrequenz 2.400...2.483,5 MHz ist der Betrieb von Funkanlagen anmelde- und gebührenfrei. Hier wurde eine Allge- meinzuteilung von Frequenzen für die Nutzung durch die Allgemeinheit erteilt. -
Seite 38: Empfohlenes Zubehör
Bestellnummer T6EXP 2,4 GHz F 4069 EMPFOHLENES ZUBEHÖR Unicharger 6 No. 8500 Profi-Home-Charger No. 8194 Heimladestation zum Laden von Sender und Empfänger akkus Die intelligente und ultimative Heim - Ladestation mit komfor- aus dem 230 V Netz. tablem Akkum anagement, zum Laden und Entladen von NC-, NIMH-, Blei und Lithium-Akkus. -
Seite 39: Datenformular
Bestellnummer T6EXP 2,4 GHz F 4069 Modell Name: ..........Modell Nr.: ....1. Grundfunktion Funktion Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Kanal 6 Servolaufrichtung (REVR) Dual-Rate Einstellung (D/R) Servowegeinstellung (EPA) Trimmwerte anzeigen (TRIM) Exponential Einstellung (EXPO) -
Seite 40: Serviceadressen
Elektronische Geräte dürfen nicht einfach in eine übliche Mülltonne geworfen werden. Die Anlage ist daher mit dem nebenstehendem Symbol gekennzeichnet. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer, vom Hausmüll getrennt, entsorgt werden müssen. Entsorgen Sie das Ladegerät bei Ihrer örtlichen kommunalen Sammelstelle oder Recycling-Zentrum.
