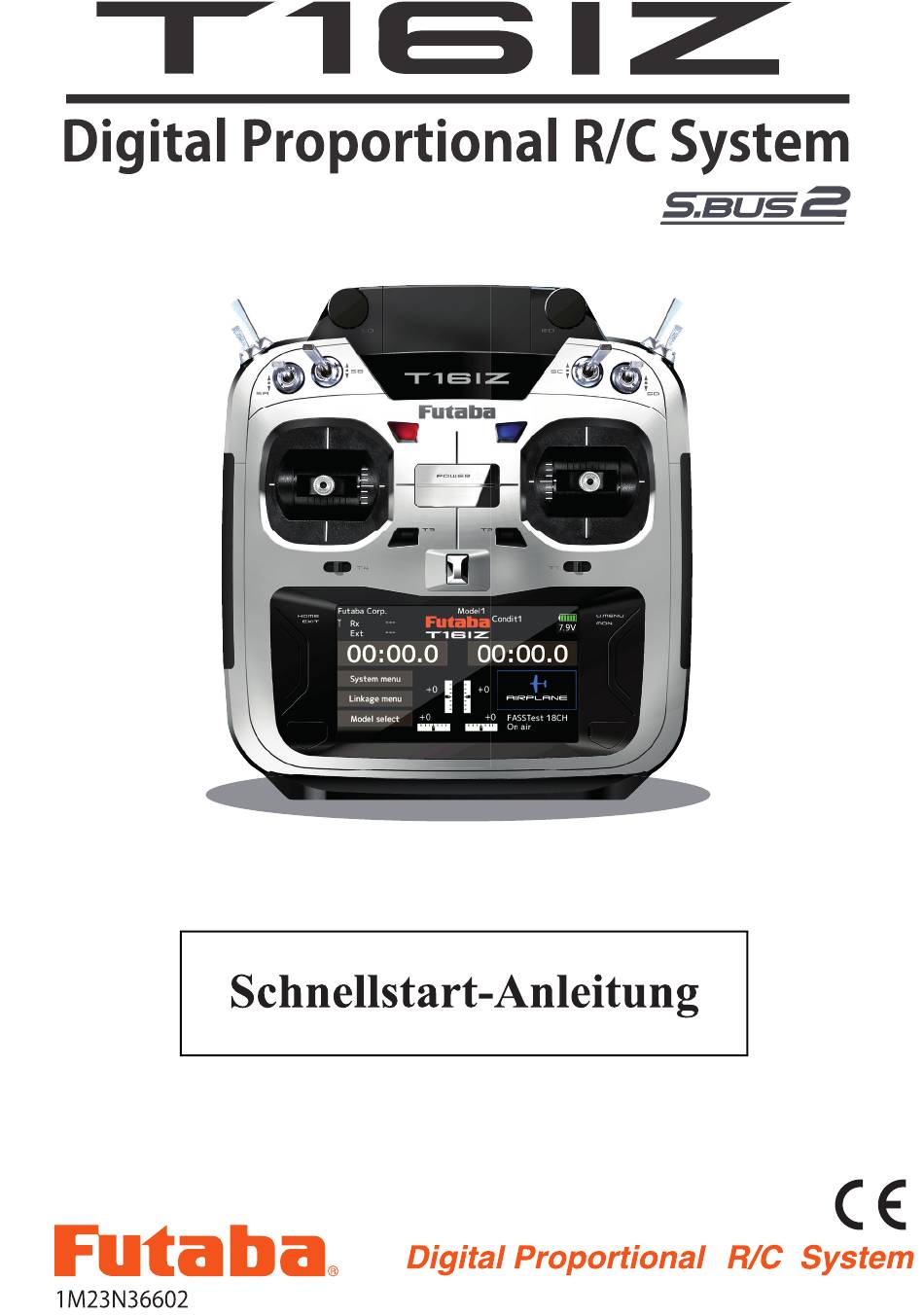

FUTABA T16IZ Schnellstartanleitung
Vorschau ausblenden Andere Handbücher für T16IZ:

Werbung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für FUTABA T16IZ

  • Seite 2: Inhaltsverzeichnis

    ●Features ������������������������������������������������������������������������������������������������������������������������������������ 7 ●Lieferumfang und technische Angaben ���������������������������������������������������������������������������������� 7 ●Bedienelemente ������������������������������������������������������������������������������������������������������������������������� 8 ●Senderantenne ������������������������������������������������������������������������������������������������������������������������� 10 ●Senderakku LT2F2000B ���������������������������������������������������������������������������������������������������������11 ●T16IZ einschalten / ausschalten �������������������������������������������������������������������������������������������� 13 ●Touch Panel ����������������������������������������������������������������������������������������������������������������������������� 14 ●HOME/EXIT und U.MENU/MON ��������������������������������������������������������������������������������������� 14 ●Panel sperren��������������������������������������������������������������������������������������������������������������������������� 15 ●RF OFF-Mode ������������������������������������������������������������������������������������������������������������������������� 15 ●Digitale Trimmer (T1-T4) ������������������������������������������������������������������������������������������������������...
  • Seite 3: Sicherheitsbestimmungen

    Unfall beschädigte oder nass gewordene unter 14 Jahren nur unter Aufsicht von Geräte, selbst wenn sie wieder trocken sind, Erwachsenen eingesetzt und betrieben werden. nicht mehr verwenden! Entweder im Futaba Ihr Bau und Betrieb erfordert technisches Service überprüfen lassen oder ersetzen.
  • Seite 4: Modellbetrieb

    Konformitätserklärung Zum Steuern des Modells muss die Senderantenne immer ganz ausgezogen werden. Im Betrieb nicht Hiermit erklärt die Futaba Corporation, dass sich mit der Senderantenne auf das Modell ‘zielen’. dieses Gerät in Übereinstimmung mir der EU- In dieser Richtung hat der Sender die geringste Richtlinie 2014/53/EU befindet.
  • Seite 5: Gut Zu Wissen

    Handbuch in Deutsch und Englisch Dieses in Deutsch geschriebene Handbuch ist ein Bestandteil der in der Schweiz verkauften FUTABA Sender- anlagen T16IZ . Das Copyright liegt vollumfänglich bei der ARWICO AG, 4107 Ettingen. Die Uebersetzung wurde weitgehenst der englischen Originalversion angepasst. In wenigen Fällen wurde auf eine Uebersetzung verzichtet.
  • Seite 6: Notizen

    Notizen...
  • Seite 7: Features

    Mikro-SD-Karte (Secure Digital-Speicherkarte) (nicht enthalten) Modelldaten können auf einer Mikro-SD-Karte (SD:32MB-2GB SDHC:4GB-32GB) gespeichert werden. Zukünftige Software- Dateien können mit Hilfe eines Micro-SD-Karten-Updates aktualisiert werden, um die T16IZ stets auf dem neusten Stand zu halten. Schaltfläche Editieren Es sind zwei Editier-Schaltflächen vorgesehen, und der Betriebsbildschirm kann während des Betriebs sofort auf den HOME- Bildschirm Zurück geschaltet werden.
  • Seite 8: Bedienelemente

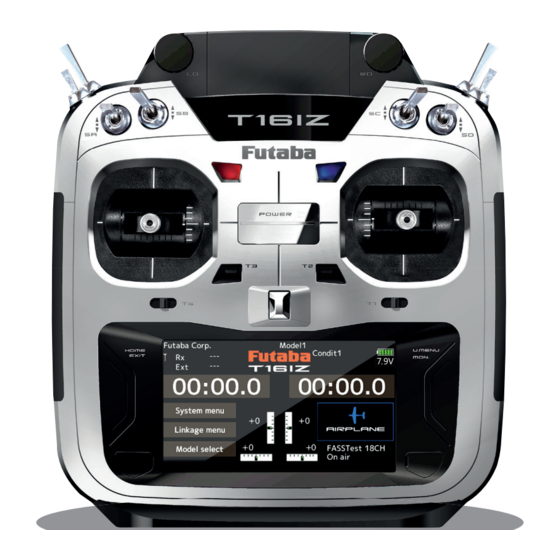

    Bedienelemente ● Micro SD Slot ● Antenne ● PC Port Der Handsender lässt sich via USB-Anschluss mit einem PC verbinden und kann so als Game Controller verwendet werden. Ansicht von Oben ● LED Anzeige Front-Ansicht ● Drehregler RD ● Drehregler LD ●...
  • Seite 9: Abstellstützen

    ● Abdeckungen Federeinstellkraft Steuerknüppel Ansicht von Hinten ● Schieberegler ● Schieberegler (RS) (LS) ● Kopfhörer Anschlussbuchse ● S.I/F Port (SBUS Einstellungen) ● Trainer ● Abdeckung Batteriefach Anschlussbuchse ● Abstellstützen ● Anschlussbuchse Ladekabel Die Stützen lassen sich einstellen, um den Abstellwinkel der 16IZ anzupassen.
  • Seite 11: Senderakku Lt2F2000B

    Zuerst beide Fallen entriegeln Batterieabdeckung vollständig verschliessen Batterieabdeckung entfernen Zuerst unten Rastnasen einführen Vorsicht: Kabel nicht einklemmen Senderakku wie gezeigt einsetzen Click ! Click ! Diesen Stecker im Akkufach LT2F2000B der T16IZ einstecken LiPo Battery Batterieabdeckung bis zum Klicken eindrücken.
  • Seite 12: Vorgehensweise Senderakku Aufladen

    *Wenn die Meldung „Backup Error“ erscheint, die Fern- steuerung nicht mehr in Betrieb nehmen. Wenden Sie sich Akkus verwenden. in diesem Fall an das Futaba Service Center. *Ein defekter Akku kann unter Umständen beim Gebrauch grosse Hitze entwickeln und ein Feuer auslösen.
  • Seite 14: Touch Panel

    Touch Panel D u r c h d a s B e r ü h r e n v o n Berühren Sie jeweils das Feld auf dem Eingabefeldern werden weitere Panel mit dem Finger, um Funktionen zu Felder im oberen Bereich des Panels geöffnet, welche eine öffnen oder Daten einzugeben.
  • Seite 15: Panel Sperren

    HOME/EXIT drücken und halten RF OFF-Mode Im RF OFF – Mode findet keine Abstrahlung des Senders statt. Der Empfänger ist dann nicht in Betrieb, es können jedoch Einstellungen an der T16IZ vorgenommen werden. Zum Beenden des RF OFF- Mode, die „RF OFF “...
  • Seite 16: Digitale Trimmer (T1-T4)

    Digitale Trimmer T1 – T4 Die T16SZ ist mit vier digitalen Trimmern ausgestattet. Jede Betätigung verändert dabei die Trimmung um 1 Trimmschritt. Durch Halten der Trimmtaste wird die Trimmung schneller verändert. Beim Durchlaufen der Mittelposition ertönt jeweils ein Signalton. Die aktuelle Trimmposition wird auf dem LCD graphisch dargestellt.
  • Seite 19: Sd Card Slot

    SD card slot *Wenden Sie keine übermässige Kraft an, wenn Sie die Karte einsetzen.
  • Seite 20: Anschlussbuchsen Rückseite

    Bei installierter SD-Karte wird automatisch ein VORSICHT Ordner „FUTABA“ kreiert. Im Ordner FUTABA werden die Unterverzeichnisse MODEL und LOG erstellt. Im Verzeichnis MODEL werden die Mod- D i e T 1 6 I Z m u s s a u s g e s c h a l t e t...
  • Seite 21: Empfänger Nomenklatur

    Channels 1 ~ 6 Link/Mode Channel 7 / Battery S.BUS2 : Telemetry sensor or S.BUS2 equipment Channel 8 or S.BUS + -...
  • Seite 22: Anschluss

    Batterie Schalter 3.7 ~ 7.4 V Die Stromversorgung kann an einem beliebigen Anschluss erfolgen. Wenn alle Anschlüsse belegt sind. Servo Y-Kabel Batterie Schalter 3.7 ~ 7.4 V S.BUS Empfänger →Mode A Schalter Schalter Anschluss 8/SB S.BUS Servos Battery 1-18 Konventionelle Servos Batterie Kanal 1-8...
  • Seite 23: Platzieren Der Antenne Im Modell

    *So gerade wie möglich. Antenne Sleeve Koaxialkabel R7108SB Empfänger...
  • Seite 24: Home Screen

    • Basismenue • Modellauswahl Jeweils antippen, um das Menu zu öffnen. System-Timer Trimmer T1 – T4 • Totale Einschaltzeit der T16IZ seit dem • Die aktuelle Position der letzten Reset. Trimmer (Stunde):(Minute):(Sekunde) WARNUNG Prüfen Sie den ausgewählten Modellspeicher auf seine Richtigkeit bevor Sie starten.
  • Seite 25: Empfänger Binden

    Bindevorgang mehr nötig. Dieser Bindevorgang wird untenstehend beschrieben. Jeder zusätzlich erworbene Empfänger muss zuerst gebunden werden, damit er funktioniert. Vorgehensweise Bindeprozess 6.Tippen Sie auf das Feld [Link]. Die T16IZ 1. Bringen Sie den Sender und den Empfänger bimmelt, während der Linkmodus aktiviert ist.
  • Seite 26: Bei Eingeschalteter Telemetriefunktion

    E m p f ä n g e r a u s - u n d w i e d e r einschalten. Prüfen Sie anschliessend, ob Sie wirklich mit der T16IZ die Kontrolle über Ihren Empfänger haben. Z u m B i n d e n s o l l t e i m m e r a u s Sicherheitsgründen die Verkabelung...
  • Seite 27: Modell Id - Funktion

    Modell ID – Funktion FASSTest, T-FHSS Diese Funktion unterbindet aus Sicherheitsgründen das Funktionieren eines Empfängers, wenn aus Versehen ein falscher Modellspeicher ausgewählt wurde. Konventionelles System Model ID Funktion Rx 1 Rx 1 Operation Not Operation Rx 2 Rx 2 Operation Operation Operation Rx 3...
  • Seite 29: Anschlussschema Nach Modelltyp

    Diese vorprogrammierte Zuweisung lässt sich für jeden Modelltyp anhand dieser Tabelle ablesen. Verbinden Sie die Servos mit Ihrem Empfänger entsprechend. *Im Basismenu -> Funktion ist die Kanalzuweisung auf der T16IZ ersichtlich. Die Zuweisung kann dort auch beliebig geändert werden. Sehen Sie dazu Kapitel „Funktion-Menu“ in dieser Anleitung.
  • Seite 30 Motormodelle / Segler ●Leitwerktyp Ailevator 1AIL 2AIL 2AIL+1FLAP 2AIL+2FLAP 2AIL+4FLAP 4AIL+2FLAP 4AIL+4FLAP Airplane Glider Airplane Glider Airplane Glider Airplane Glider Airplane Glider Airplane Glider Airplane Glider Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Elevator Elevator Elevator Elevator Elevator Elevator Elevator Elevator Elevator Elevator Elevator Elevator Elevator Elevator Throttle Motor...
  • Seite 31 Motormodelle / Segler ●Flächentyp Flying Wing 2AIL 2AIL+1FLAP 2AIL+2FLAP 2AIL+4FLAP 4AIL+2FLAP 4AIL+4FLAP Airplane Glider Airplane Glider Airplane Glider Airplane Glider Airplane Glider Airplane Glider Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron AUX4 AUX4 AUX4 AUX4 AUX4 AUX4 Aileron2 Aileron2 Aileron2 Aileron2 Aileron2 Aileron2...
  • Seite 32 Motormodelle / Segler ●Tailless Wing, Winglet 2 Ruder 2AIL 2AIL+1FLAP 2AIL+2FLAP 2AIL+4FLAP 4AIL+2FLAP 4AIL+4FLAP Airplane Glider Airplane Glider Airplane Glider Airplane Glider Airplane Glider Airplane Glider Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Aileron Rudder2 Rudder2 Rudder2 Rudder2 Rudder2 Rudder2 Aileron2 Aileron2 Aileron2 Aileron2 Aileron2 Aileron2 Throttle Motor Throttle...
  • Seite 34: System Menu

    ● W e n n d a s F e l d S y s t e m m e n u a u f d e m HOME-Screen berührt wird, öffnet sich der der Einstellung der T16IZ und sind somit nicht Auswahlbildschirm. Tippen Sie dann auf die Modellspeicher-bezogen.
  • Seite 35: Modellmenu (Motormodell /Segler)

    Modelltyp. Die Einstellungen variieren Mischereinstellungen können bei Bedarf für jeden Flugzustand je nach Anzahl der v erwendeten Servos , in eingestellt werden. Die Software der T16IZ stellt für die Abhängigkeit des gewählten Flächentyps. Die hier einzelnen Modellspeicher jeweils acht Flugzustände bereit.
  • Seite 36: Modellmenu (Helikopter)

    Modellmenu (Helikopter - Funktionen) Diese Sektion behandelt Funktionen und Mischer, Fügen Sie bei Bedarf weitere Flugzustände wie Sie ausschliesslich für Helikoptermodelle zur (Modellmenu -> Flugzustand) an, bevor Sie die Anwendung kommen. Für alle anderen Funktionen einzelnen Funktionen einstellen. Sie können bis zu sehen Sie das entsprechende Kapitel in dieser 8 Flugzustände programmieren.
  • Seite 37: Modellmenu (Multikopter)

    Modellmenu (Multikopter - Funktionen) D i e s e S e k t i o n b e h a n d e l t F u n k t i o n e n (Modellmenu -> Flugzustand) an, bevor Sie die und Mischer, wie Sie ausschliesslich für einzelnen Funktionen einstellen.
