1. INSTALLATION
1.7

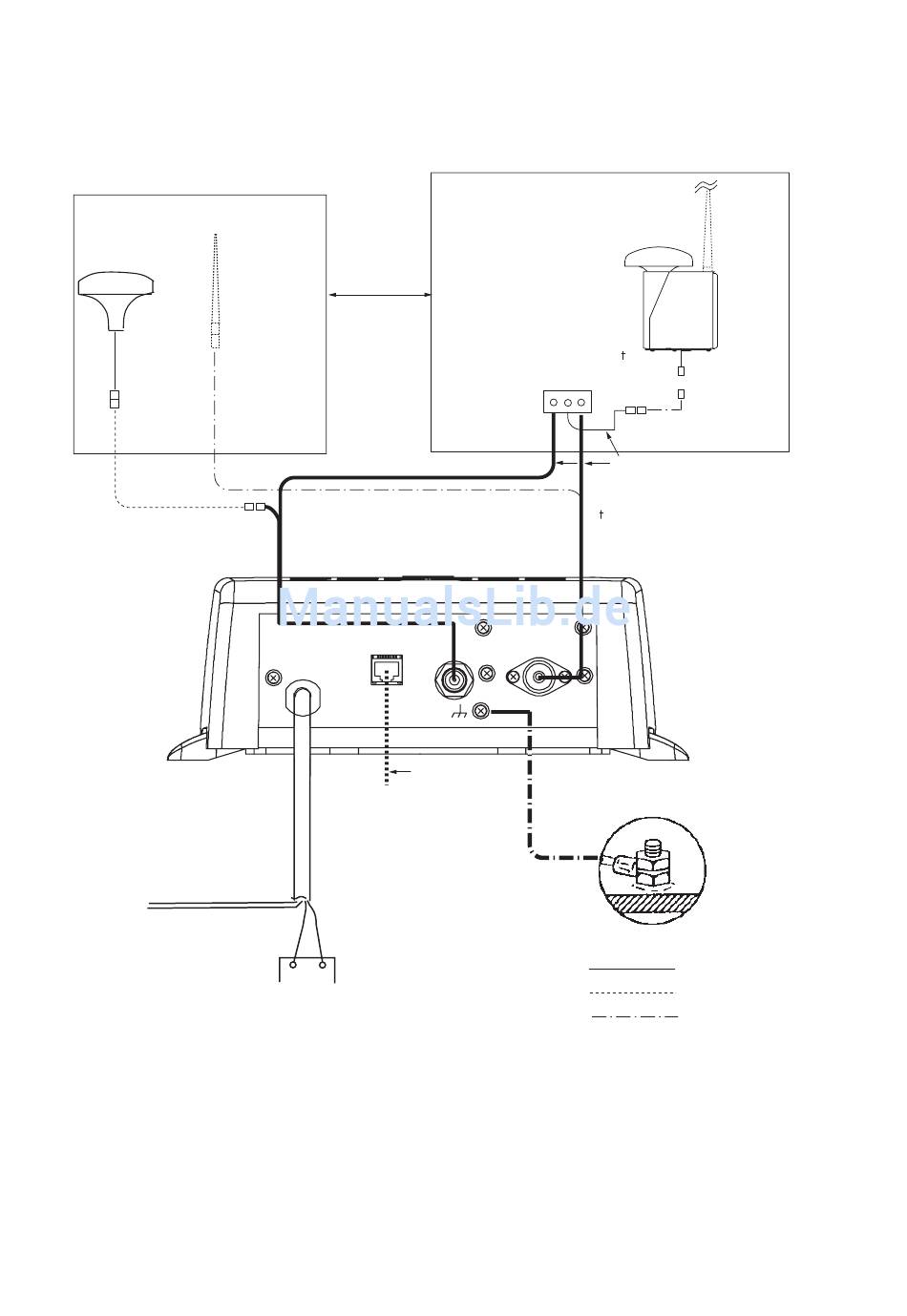

Anschluss

Spannungsquelle, LAN-Kabel, UKW-Antenne und Erdungsdraht wie nachstehend ge-
zeigt anschließen.
GPS-Antenne
GPA-017/S
150M-W2VN
oder
FAB-151D
0,6 m
RG-10U/Y, 50 m
8D-FB-CV, 30 m/50 m: Option
RG-10U/Y, 20 m: Nicht im
Lieferumfang enthalten
RS-422-EINSTUFUNG*2
*1: Versorgung über den Trennschalter auf der Schalttafel.
*2: Wenn die COM-Leitungen (Verbindung für NavNet, Sensor) nicht verwendet werden,
diese mit Klebeband befestigen, um Kurzschlüsse zu vermeiden.
1-10
Einer von
beiden
AIS-TRANSPONDER
PC, HUB,
NAVNET
NETZKABEL
(im Lieferumfang enthalten)
12-24 VDC*1
ROT
SCHWARZ
+
-
Trennschalter auf Schalttafel
GPS/UKW kombiniert
Antenne GVA-100-T
Verteiler
DB-1
LAN-KABEL
ERDUNGSDRAHT
P5E-4PTX-BL
IV-1,25 mm²
(2 m oder 10 m)
0,8 m
RG-10U/Y (8D-FB-CV,
optional)
Angeschlossen an Verteiler
(etwa 1 m)
: Erdung nicht erforderlich.
ERDUNG
: Standard
: Option
: Vor Ort kaufen
