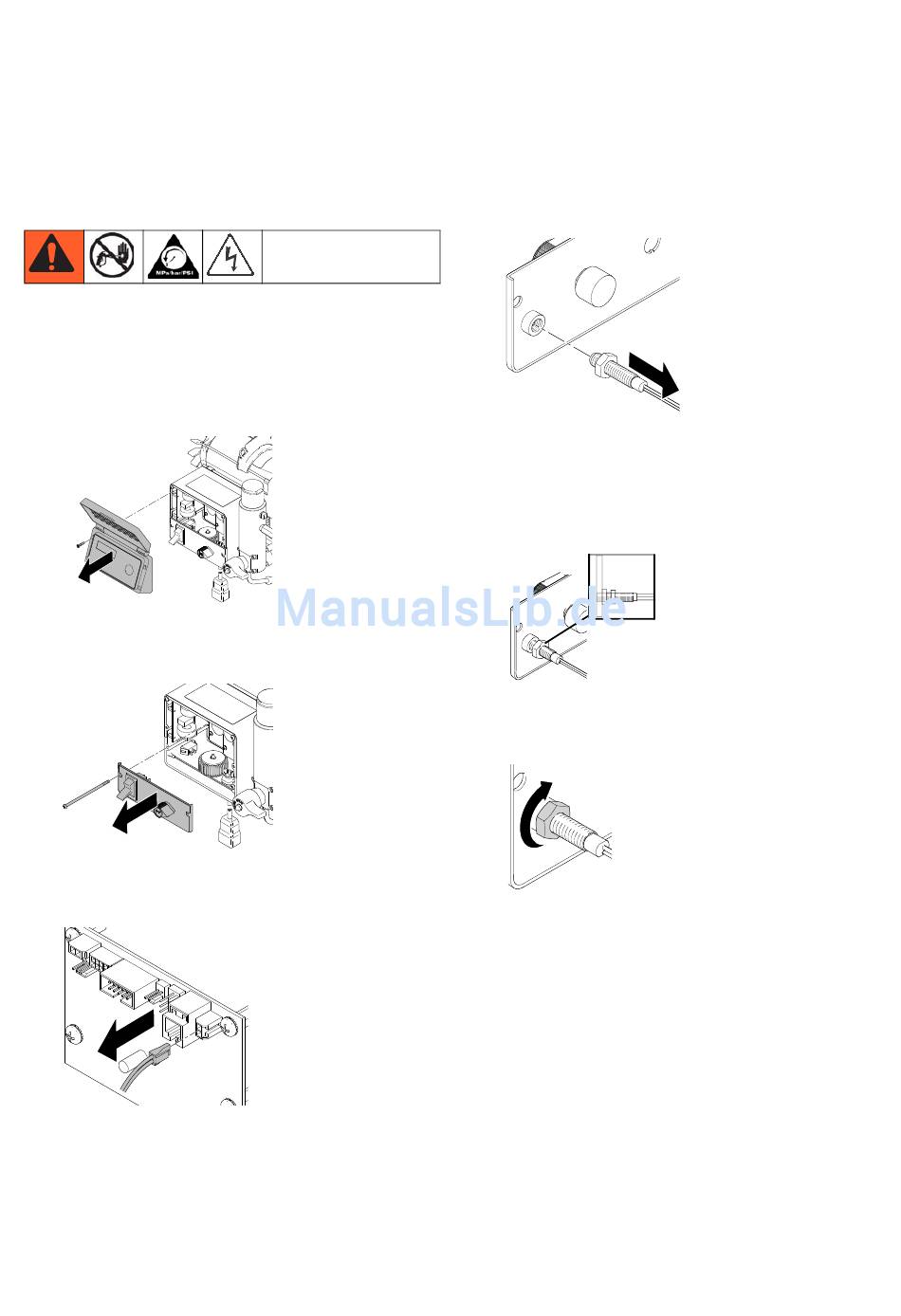

Austausch des Schnellspül-Schalters
(nur Mark VII)
Ausbau
1. Strom ausschalten. 5 Minuten warten, damit sich
die Spannung abbauen kann. Führen Sie die
Druckentlastung auf Seite 9 durch.
2. Die vier Schrauben herausdrehen und dann die
Display-Abdeckung entfernen.
3. Die zwei Schrauben herausdrehen und dann die
Steuerungskonsole entfernen.
4. Den Schnellspül-Schalter an der
Steuerungskonsole ausstecken.
3A2402A
ti18387a
ti18386a
ti18388a
Austausch des Schnellspül-Schalters (nur Mark VII)
5. Den Schnellspül-Schalter aus der
Steuerungskonsole herausschrauben.
Einbau
1. Gewindedichtmittel auf das Ende des
Schnellspül-Schalters auftragen. Den
Schnellspül-Schalter von Hand festziehen bis er fest
auf der Steuerungskonsole sitzt.
ti13574a
2. Gewindedichtmittel auftragen und Kontermutter auf
der Gewindeleiste festziehen.
ti13576a
3. Den Schnellspül-Schalter an der
Steuerungskonsole einstecken.
4. Die Steuerungskonsole wieder einsetzen und die
zwei Schrauben festziehen.
5. Die Display-Abdeckung aufsetzen und die vier
Schrauben festziehen
ti18403a
