Druckregelsensor
Druckregelsensor

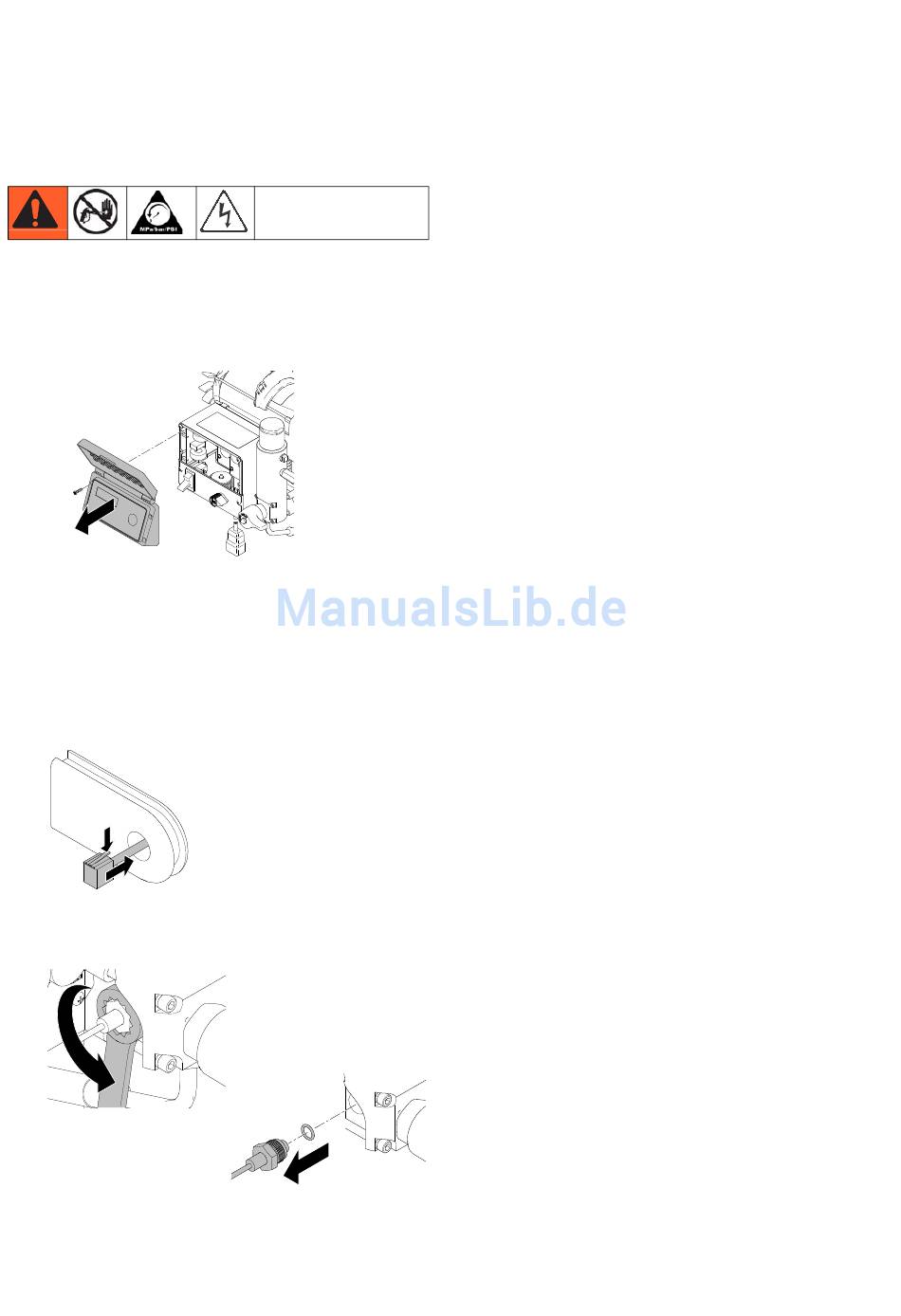

Ausbau
1. Strom ausschalten. 5 Minuten warten, damit sich
die Spannung abbauen kann. Führen Sie die
Druckentlastung auf Seite 9 durch.
2. Display abnehmen.
3. Steuerungskonsole abnehmen.
4. Drucksensor von der Motorsteuerkarte trennen.
5. Zwei Schrauben entfernen und die
Steuerungskonsole frei hängen lassen.
6. Die Lasche am Sensorstecker drücken und die
Sensorleitung durch die Tülle ziehen.
7. Die Sensorleitung durch einen
3/4-Zoll-Ringschlüssel stecken und Sensor und
O-Ring vom Ventilblock entfernen.
24
ti18387a
ti18410a
ti18409a
Einbau
1. Sensor und O-Ring im Ventilblock anbringen. Mit
47 - 61 N•m (35 - 45 ft-lb) festziehen.
2. Die Lasche am Sensorstecker drücken und die
Sensorleitung durch die Tülle schieben.
3. Steuerungsgehäuse einbauen. Schrauben mit
3,4 - 3,9 N•m (30 - 35 in-lb) festziehen.
4. Den Sensorstecker an der Motorsteuerkarte
anschließen.
5. Den Display-Stecker an der Motorsteuerkarte
anschließen.
6. Die Abdeckung mit vier Schrauben installieren.
ti18411a
3A2402A
