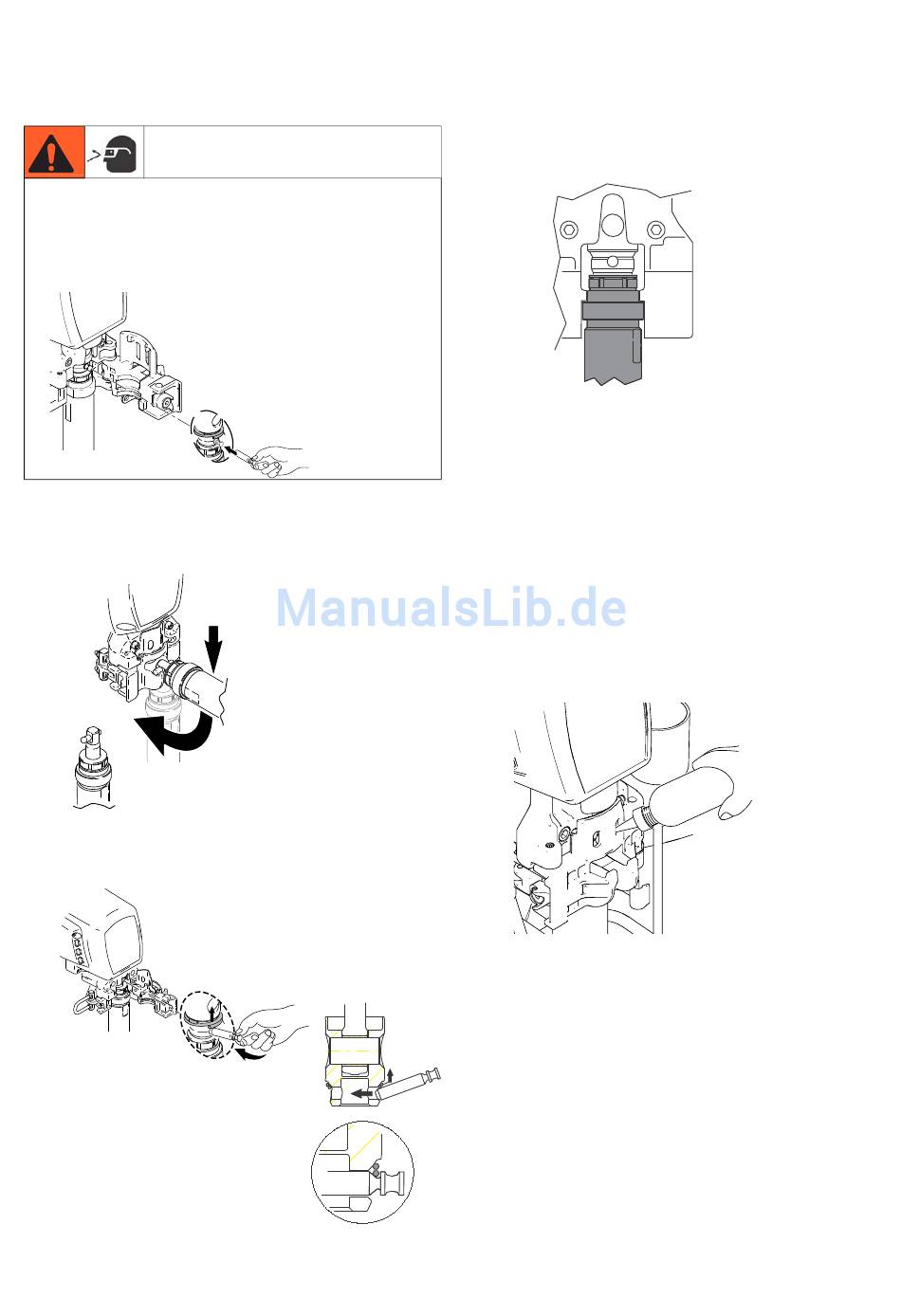

Einbau
Wenn der Pumpenstift nicht richtig eingesetzt wird,
kann er sich lockern, Teile können abbrechen und
durch die Kraft der Pumpenbewegung durch die Luft
geschleudert werden, wodurch schwere Verletzungen
oder Sachschäden verursacht werden können.
1. Kolbenstange mit der Stifthalterung einstellen, um
die Kolbenstange herauszuziehen. Kolbenstange
auf eine harte Oberfläche klopfen, um die
Kolbenstange hinein zu schieben.
2. Pumpe in die Verbindungsstange schieben.
Pumpenstift bis zum Anschlag hineindrücken.
ANMERKUNG: Der Stift muss einrasten.
ti7328b
3A2402A
ti18435a
ti5492b
3. Pumpenkragen mit der Nasenleiste des
Lagergehäuses bündig machen, damit die
Pumpentür geschlossen werden kann.
4. Pumpentür schließen und Federgriff in Position
drehen. Nicht festziehen.
5. Pumpe drehen, um sie mit dem Materialschlauch
auszurichten. Schlauch anschließen und mit 8 N•m
(70 in-lb) festziehen.
6. Federgriff festziehen und in die
Verriegelungsposition drehen.
7. Ablassschlauch am Spritzgerät anschließen.
8. Pumpe mit Graco TSL-Flüssigkeit füllen, bis die
Flüssigkeit oben auf die Dichtung fließt.
ti6378a
Austausch der Unterpumpe
ti6325a
ti18421a
