Stand: März 2018
Rauchwarnmelder-Familie Genius
Planungshandbuch
Qualität made in Germany
T E S T S I E G E R
www.hekatron-brandschutz.de
GUT (2,2)
Zusammen mit einem
anderen Anbieter

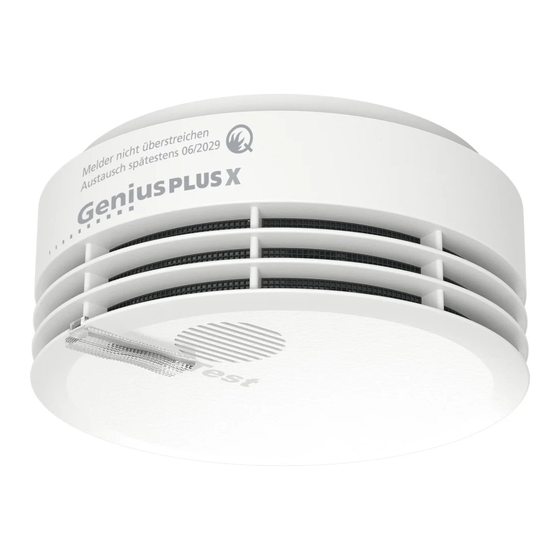

Genius Plus X
mit Funkmodul Basis X
im Test: 20 Rauchmelder
Ausgaben 01 und 03/2016
www.test.de
GUT (2,3)
Genius Plus
im Test: 20 Rauchmelder
Ausgaben 01 und 03/2016
www.test.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hekatron Genius plus X

Inhaltszusammenfassung für Hekatron Genius plus X

  • Seite 1 Planungshandbuch Qualität made in Germany T E S T S I E G E R GUT (2,2) Zusammen mit einem anderen Anbieter Genius Plus X mit Funkmodul Basis X im Test: 20 Rauchmelder Ausgaben 01 und 03/2016 www.test.de GUT (2,3)
  • Seite 2 In einfachen Schritten zur Inbetriebnahme Ihres Genius Plus X Rauchwarnmelders mit Funkmodulen Basis X. www.hekatron-brandschutz.de/inbetriebnahmevideo...

  • Seite 3: Einleitung

    Rauchwarn meldern. Projektierung und Wartung Rund um das Thema Rauchwarnmelder von Rauchwarnmeldern bietet bietet Ihnen dieses Planungshandbuch Hekatron ein spezielles Semi- alles von den geltenden Normen und nar für Planer und Mitarbeiter von Firmen, die Rauchwarn- Gesetzen, über die Rauchwarnmelder- melder planen, vertreiben, pflicht der einzelnen Bundesländer, bis hin...

  • Seite 4: Inhaltsverzeichnis

    Inhalt Rauchwarnmelder retten Leben Die Gefahr droht besonders nachts Entwickelt in Sulzburg – gemacht für die Zukunft smartsonic – trifft immer den richtigen Ton 1.3.1 Genius Pro App und Genius Web Portal 1.3.2 Genius Home App Gesetze, Normen und Richtlinien Übersicht –...
  • Seite 5 Rauchwarn melder Genius H, Genius Plus und Genius Plus X Einleitung Anwendungsbereiche Genius H, Genius Plus und Genius Plus X 4.3.1 Eigenschaften 4.3.2 Zusätzliche Eigenschaften Genius Plus X 4.3.3 Übersicht Eigenschaften 4.3.4 Technische Daten Entscheidungshilfe für Rauchwarnmelder Funkmodule Basis X und Pro X...
  • Seite 6 10.7.1 Störgrößen 10.7.2 Änderung der Umgebungsbedingungen Wartung und Instandhaltung 11.1 Rauchwarnmeldertest 11.2 Rauchwarnmelder mit Funkvernetzung 11.2.1 Linientest durchführen (ohne Sammelalarm) 11.2.2 Netzwerktest durchführen (mit Sammelalarm) Stichwortverzeichnis Unsere FAQs zum Thema Rauchwarnmelder finden Sie im Internet unter www.hekatron-brandschutz.de/faq Planungshandbuch Rauchwarnmelder-Familie Genius...

  • Seite 7: Rauchwarnmelder Retten Leben

    Ursache: Wenn wir schlafen, riechen wir nichts. Im Brandfall breitet sich der tödliche Rauch schnell und unbemerkt in der gesamten Wohnung aus. Die Rauchwarnmelder Genius H, Genius Plus und Genius Plus X warnen frühzeitig und bieten dabei maximalen Schutz. Häufigste Brandursache Technische Defekte an elektrischen Geräten sowie das...

  • Seite 8: Entwickelt In Sulzburg - Gemacht Für Die Zukunft

    Prüfkriterien – vfdb-Richtlinie 14-01 – bestanden und stehen für maximale Alarmsicherheit im Brandfall. Brandschutz made in Germany aus dem Hause Hekatron ist zuverlässig, funkvernetzbar, appfähig und vieles mehr – alles Eigenschaften, die wir harter Arbeit, über 50 Jahren Erfahrung und hohen Investitionen in Forschung und Entwicklung verdanken.

  • Seite 9: Genius Pro App Und Genius Web Portal

    Genius Pro App und Genius Web Portal 1.3.1 Dezentrale Verwaltung und Archivierung von Liegenschaftsdaten Ihre Liegenschaftsdaten werden automatisch digital gesichert und sind jederzeit und von überall aus zugänglich – ob vom Internetbrowser oder von Ihrem Smartphone. Funktion Ihre Vorteile „ Schnelles Anlegen und Löschen neuer „...

  • Seite 10: Genius Home App

    Genius Home App 1.3.2 Für ein sicheres Gefühl in den eigenen vier Wänden Die App für zu Hause. Damit kann auch der Endanwender hinter die Fassade seines Rauchwarnmelders schauen, Diagnosen durchführen, Austauschwarnungen empfangen u. v. m. Vorteile ■ einfache Diagnosemöglichkeiten ■...

  • Seite 11: Gesetze, Normen Und Richtlinien

    Gesetze, Normen und Richtlinien Übersicht – Gesetze, Normen, Richtlinien In Deutschland wird der Einsatz von Rauchwarnmeldern durch unterschiedliche Vorschriften geregelt: ■ Landesbauordnungen (LBO) ■ DIN 14676 »Rauchwarnmelder für Wohnhäuser, Wohnungen und Räume mit wohnungsähnlicher Nutzung – Einbau, Betrieb und Instandhaltung« Die allgemeinen Produktanforderungen an Rauchwarnmelder werden durch folgende europäische Norm und Richtlinie geregelt: ■...

  • Seite 12: Einbaupflicht

    Berlin Brandenburg Nordrhein- Westfalen Sachsen Pflicht für Neu-, Um- und Bestandsbauten Pflicht für Neubauten und genehmigungspflichtige Bayern Umbauten Baden- Württemberg Einbaupflicht Übergangsfrist Bundesland für Neu- und der Einbaupflicht Umbauten in Bestandsbauten Mecklenburg- Vorp. seit Sep. 2006 abgelaufen seit Ende 2009 Schleswig-Holstein seit Dez.

  • Seite 13: Besonderheit

    Betriebsbereitschaft obliegt den unmittelbaren Besitzern, es sei denn, der Eigentümer übernimmt die Verpflichtung selbst. Weitere Bundesländer sind bereits in Diskussion. Die aktuellsten Informationen finden Sie unter https://www.hekatron-brandschutz.de/rauchwarnmelderpflicht. DIN 14676 2.1.2 Die DIN 14676 legt die Mindestanforderungen für die Planung, den Einbau, den Betrieb und die Instandhaltung von Rauchwarnmeldern nach DIN EN 14604 in Wohnhäusern, Wohnungen und Räumen mit...

  • Seite 14: Din En 14604

    Das »Q« steht für Qualität Das »Q« steht für Qualität und zeichnet die echten Qualitäts-Rauchwarnmelder, wie unseren Genius H, Genius Plus und Genius Plus X aus. Voraussetzung für das »Q«-Kennzeichen ist die Prüfung mit zusätzlichen Anforderungen nach der vfdb-Richtlinie 14-01 sowie die Erfüllung der DIN EN 14604. Nur wer beide Prüfungen besteht, ist zur Verwendung des »Q«...

  • Seite 15: Prüfung Bestanden

    Minimierte Falschalarme ■ Erhöhte Widerstandsfähigkeit ■ Langzeiteinsatz über 10 Jahre Alle unsere Rauchwarnmelder, Genius H, Genius Plus und Genius Plus X haben die strengen Anforderungen nach vfdb 14-01 bestanden! Überblick zur Doppelkennzeichnung VdS-Logo mit dem »Q« Prüfung bestanden Kennzeichnung DIN EN 14604 + vfdb 14-01...

  • Seite 16: Vds 3515 (Richtlinie Für Funk-Rauchwarnmelder)

    ist und in Europa verkauft werden darf. Er entspricht damit den technischen Mindestanforderungen, die ein Rauchwarnmelder aufweisen muss. VdS 3515 (Richtlinie für Funk-Rauchwarnmelder) 2.1.5 In der VdS 3515 werden die Anforderungen, Prüfverfahren und Leistungsmerkmale für untereinander drahtlos, per Funkübertra- gung vernetzbare Rauchwarnmelder nach dem Streulicht-, Durch- licht- oder Ionisationsprinzip, die in Wohnhäusern, Wohnungen und Räumen mit wohnungsähnlicher Nutzung eingesetzt werden, festgelegt.

  • Seite 17: Rechtliche Konsequenzen

    In Schleswig-Holstein muss der Mieter dafür sorgen, dass die Rauchwarnmelder betriebsbereit sind, außer der Vermieter übernimmt diese Verpflichtung selbst. »Q«-Fachkraft für Rauchwarnmelder Hekatron bietet umfassende Schulungen für die Genius-Rauchwarnmelder an. Weitere Informationen zu den Terminen, Seminarinhalten und damit verbunde- nen Zertifizierungen erhalten Sie auf www.hekatron.de/seminare.

  • Seite 18: Projektierung Der Genius-Rauchwarn Melder Gemäß Din 14676

    In Bundesländern mit Rauchwarnmelderpflicht (siehe Seite 12) sind Schlaf- räume, Kinderzimmer und Flure gemäß Landesbauordnung mit Rauchwarn- meldern auszustatten. Für maximale Sicherheit empfiehlt Hekatron darüber hinaus die Überwachung von Wohnräumen oder Räumen ähnlicher Nutzung wie z.B. Arbeitszimmern. Hinweis Beachten Sie, dass Wohnzimmer oftmals auch als Schlafräume genutzt werden.

  • Seite 19: Montage In Räumen

    Montage in Räumen Die Höhe der zu überwachenden Räume darf nicht mehr als 6 m betragen. Rauchwarnmelder müssen immer an der Decke, möglichst in der Raummitte, aber in jedem Fall mindestens 50 cm von der Wand oder einem Unterzug oder von Einrichtungsgegenständen entfernt montiert werden.

  • Seite 20: Montage In Räumen Mit Unterzügen

    Montage in Räumen mit Unterzügen 3.1.1 Bei Räumen mit Balken, Unterzügen oder unterteilten Deckenfeldern müssen folgende Einbaubedingungen beachtet werden. Unterzüge kleiner als 0,2 m Ist die Höhe der Unterzüge (Unterteilungen) kleiner als 0,2 m, sind die Unter- züge außer Acht zu lassen und werden als Bestandteil der Decke betrachtet. Rauchwarnmelder können daher im Deckenfeld oder direkt auf dem Unterzug montiert werden.

  • Seite 21: Montage Der Rauchwarnmelder In Räumen Mit Zuggefährdeter Umgebung

    Unterzüge größer als 0,2 m, die einzelnen Deckenfelder kleiner als 36 m Beträgt die Höhe der Unterzüge (Unterteilungen) mehr als 0,2 m und die jeweils umliegenden Deckenfelder sind kleiner als 36 m , sind die Unterzüge außer Acht zu lassen und werden als Bestandteil der Decke betrachtet. Rauchwarnmelder können daher neben den Unterzügen oder direkt auf dem Unterzug montiert werden.

  • Seite 22: Montage In Fluren

    Montage in Fluren In Fluren mit einer Breite von maximal 3 m darf der Abstand zwischen zwei Rauchmeldern maximal 15 m betragen. Der Abstand des Rauchwarnmelders zur Stirnfläche des Flures oder Ganges darf nicht mehr als 7,5 m betragen. max. max.

  • Seite 23: L- Und U-Förmige Räume Und Flure (Schmal Und Lang)

    L- und U-förmige Räume und Flure (schmal und lang) 3.3.3 In L- und U-förmigen Räumen und Fluren mit einer Breite von maximal 3 m darf der Abstand zwischen zwei Rauchmeldern maximal 15 m betragen. Der Abstand des Rauchwarnmelders zur Stirnfläche des Raumes oder Flures darf nicht mehr als 7,5 m betragen.

  • Seite 24: Montage In Großen L- Und U-Förmigen Räumen Und Fluren

    Montage in großen L- und U-förmigen Räumen und 3.3.4 Fluren In L- und U-förmigen Räumen und Fluren mit einer Breite größer 3 m sind die einzelnen Schenkel des Raumes als eigenständige Räume zu betrachten und ent- sprechend zu projektieren, siehe 4.1. >...

  • Seite 25: Montage Von Rauchwarnmeldern Bei Podesten, Galerien Oder Maisonette-Wohnungen

    ■ Maß c: Der seitliche Mindestabstand, ausgehend von der Meldermitte, muss mindestens 0,5 m betragen. Somit ergibt sich eine Sperrzone (grau markierter Bereich), in der sich keine Einrichtungsgegenstände befinden dürfen. b ≥ 1 m c ≥ 0,5 m a = 0,3–0,5 m Montage von Rauchwarnmeldern bei Podesten, 3.4.2 Galerien oder Maisonette-Wohnungen...

  • Seite 26: Montage Von Rauchwarnmeldern Bei Dachschrägen

    Montage von Rauchwarnmeldern bei Dachschrägen Wird der Melder in einem Dachspitz montiert, so muss er bei einer Dachneigung ■ von bis zu 20° wie bei einer horizontalen Decke behandelt werden, ■ von über 20° mindestens 0,5 m und bis maximal 1 m von der Deckenspitze entfernt an die Decke/das Dach montiert werden.

  • Seite 27: Rauchwarn Melder Genius H, Genius Plus Und Genius Plus

    Ampelfunktion umfangreiche Auswertungsmöglichkeiten mit der Genius Pro und Genius Home App an. Genius Plus X baut auf dem in der Praxis bewährten Genius Hx auf. Genius Plus und Genius Plus X können auch in Umgebungen eingesetzt werden, die über den allgemeinen Einsatzbereich hinausgehen.

  • Seite 28: Genius H, Genius Plus Und Genius Plus X

    14676, DIN EN 14604 und das »Q«. Eigenschaften 4.3.1 Fest eingebaute 10-Jahres-Batterien In den Rauchwarnmeldern Genius H, Genius Plus und Genius Plus X sind die 10-Jahres-Lithiumbatterien fest eingebaut, wodurch sie nicht entnommen werden können und Manipulationen am Melder ausgeschlossen sind. Frequenzoptimierter Signalton Detektieren die Melder Rauch, so melden sie dies über den frequenzoptimierten...
  • Seite 29 Verschmutzungsprognose Durch die Verschmutzungskompensation können Genius H, Genius Plus und Genius Plus X den Zustand ihrer Messkammer ermitteln. Bei der jährlichen Funk- tionsprüfung erstellen die Melder automatisch eine Prognose darüber, ob sie bei gleichbleibender Verschmutzung noch weitere 15 Monate funktionsfähig sind.
  • Seite 30 Darüber hinaus wird hierbei ermittelt, ob die Betriebsbereitschaft der Rauch- warnmelder für die kommenden 15 Monate noch gewährleistet ist. Zusätzlich können die smarten Rauchwarnmelder Genius Plus und Genius Plus X durch die Genius Apps ausgelesen werden. Nähere Informationen zu den Apps finden Sie auf www.hekatron-brandschutz.de/genius-pro-app.

  • Seite 31: Empfehlung

    Eine Übersicht der Statussignale finden Sie auf Seite 55. Integrierte Echtzeituhr Beim Genius Plus und Genius Plus X wird die Statusmeldung nachts zwischen 21 und 7 Uhr (Winterzeit, MEZ) unterdrückt. Die optische Betriebsanzeige wird hier gänzlich ausgeschaltet. Beim Genius H werden die Statusmeldungen zwischen 22 und 6 Uhr unterdrückt.

  • Seite 32: Übersicht Eigenschaften

    2016 Auswertung durch Genius – Home und Pro App via smartsonic Übertragungs- technologie Mehrfarbige Status-LED – Für schwierige Umgebungen – geeignet (z.B. im frostfreien Keller oder Dachstuhl, im Treppenraum) Funkvernetzbar – – Es gelten die Hekatron Garantiebedingungen. Planungshandbuch Rauchwarnmelder-Familie Genius...

  • Seite 33: Technische Daten

    Technische Daten 4.3.4 Genius H Genius Plus Genius Plus X VdS Geräte- DIN EN 14604 / DIN EN 14604 / DIN EN 14604 / Anerkennung G 209178 G 215026 G 215027 Spannungsver- 3,6 V Lithiumbatterie, fest eingebaut sorgung Melder Spannungsversor- –...
  • Seite 34 Genius H Genius Plus Genius Plus X Abmessungen (H × Ø) 48 mm / 104 mm Gewicht ohne Sockel ca. 115 g ca. 134 g Gewicht Sockel ca. 28 g Montage Einloch / Zweiloch / Klebepad / Stecknagel Montageort Wand- und Deckenmontage Prüfung und...

  • Seite 35: Entscheidungshilfe Für Rauchwarnmelder

    Ist die Weiterleitung auf ein mobiles Endgerät gewünscht? Genius Port Genius Plus Genius H Hinweis Für eine Funkvernetzung müssen Genius Plus X Melder mit einem Funkmodul ausgerüstet werden. Eine entsprechende Entscheidungshilfe für Funkmodule finden Sie auf Seite 51. Rauchwarn melder Genius...

  • Seite 36: Funkmodule Basis X Und Pro X

    Genius weitergeleitet. Anwendungsbereiche Funkmodul Basis X und Pro X Die Anforderungen eines Objektes variieren von Fall zu Fall. Aus diesem Grund bietet Hekatron gleich zwei unterschiedliche Funkmodule. Anwendungsbereiche Funkmodul Basis X 5.2.1 Das Funkmodul Basis X kommt dann zum Einsatz, wenn eine einfache Vernet- zung von Funk-Rauchwarnmeldern erforderlich ist.

  • Seite 37: Anwendungsbereiche Funkmodul Pro X

    Anwendungsbereiche Funkmodul Pro X 5.2.2 Werden zusätzliche Anforderungen an das Funknetzwerk Genius gestellt, z.B. in Mehr familienhäusern, Kindergärten- und Tagesstätten o.Ä., wo z.B. ein Sammel- alarm im Treppenhaus erfolgen soll, ist das Funkmodul Pro X die richtige Lösung. Weitere Funktionen, wie beispielsweise die gezielte Alarm unterdrückung an einzelnen Meldern oder die Funkstreckenüberwachung (siehe Seite 45), sind ebenfalls mit dem Funkmodul Pro X möglich.
  • Seite 38 Hinweise Von Funk-Teilnehmer zu Funk-Teilnehmer muss ein Mindestabstand von 0,5 m eingehalten werden. Das Alarmierungskonzept und die darauf ausgerichtete Programmierung muss so gewählt werden, dass im Ereignisfall nicht mehr als 60 Funk-Teilnehmer alarmieren. Bei der Projektierung größerer Liegenschaften mit dem Funkmodul Pro X nehmen Sie bitte vorab Kontakt zu unserem Technischen Support auf: Tel.: +49 (0) 7634-500-8050 Bei Fragen zur Projektierung von Rauchwarnmeldern und Funkvernetzung unter-...

  • Seite 39: Funkmodule Basis X Und Pro X

    (nur Funkmodul Pro X) Die Funkmodule Basis X und Pro X werden in die Funkschnittstelle des Rauchwarnmelders Genius Plus X eingesetzt. Durch den Einsatz des Funk-Rauch- warnmelders Genius Plus X können Objekte flächendeckend überwacht werden. Somit wird sichergestellt, dass ein Alarm auch aus weit entfernten Räumen nicht überhört wird.

  • Seite 40: Eigenschaften Funkmodule Basis X Und Pro X

    Verzögerung von 20 Sekunden an die anderen Funk-Rauchwarnmelder weitergeleitet. In dieser Zeit kann eine Weiterleitung des Signales z.B. bei einem Täuschungsalarm, durch Drücken der Testtaste auf Genius Plus X verhindert werden. Nach Ablauf der 20 Sekunden wird der Alarm ver sendet. Die Signal- übertagung von Funk-Rauchwarnmelder zu Funk-Rauchwarnmelder beträgt...
  • Seite 41 Funkübertragung Dieser Melder löst Alarm aus mit Repeater Melder mit Repeater* * Die Funkmodule Basis X und Pro X für Genius Plus X sind serienmäßig mit einem Repeater ausgestattet. Info Bitte beachten Sie, dass der Repeater empfangene Signale unverändert weiter- leitet.
  • Seite 42 Sind alle Prüfungen positiv ausgefallen, wird dies über ein akustisches Testsignal in reduzierter Lautstärke signalisiert. Das Testsignal wird für 15 Minuten im Intervall von 8 Sekunden ausgegeben. Über die Testtaste auf dem Melder wird das Testsignal an jedem Rauchwarnmelder stumm geschaltet. Linienbildung Alle Funk-Rauchwarnmelder, die zusammen eine größere Fläche über wachen, können zu einer Gruppe, einer sogenannten Linie zusammen gefasst werden.
  • Seite 43 Haben die Funkwellen von Genius Plus X mit Funkmodulen Einfluss auf andere Geräte? Der Genius Plus X mit Funkmodulen sendet seine Daten über das Sicherheits- band (SRD) im Bereich von 868 Mhz. Er hält die Grenzwerte der R&TTE Richtlinie und EMV-Gesetze (elektromagnetische Verträglichkeit) genau ein. Damit entspricht der Genius Plus X mit Funkmodulen den strengen gesetzlichen Anfor- derungen, die in der CE-Konformitätserklärung dokumentiert sind.

  • Seite 44: Zusätzliche Eigenschaften Funkmodul Pro X

    in der Umgebung weitere Geräte, die diesen Anforderungen entsprechen, ist eine gegenseitige Beeinflussung ausgeschlossen. Zusätzliche Eigenschaften Funkmodul Pro X 5.3.2 Das Funkmodul Pro X verfügt zu den bereits vorgestellten Eigenschaften über weitere Funktionen. Beispiele »Repeaterfunktion bei Sammelalarm« Fall 1 Der DIP-Schalter 3 des ausgelösten Funk- Rauchwarnmelders bestimmt, ob sein Alarm von einer Alarm- oder Sammelalarmlinie gemäß...
  • Seite 45 Zwei Bedienebenen Bedienebene 1 (Melder im Sockel): Befindet sich der Funk-Rauchwarnmelder Genius Plus X im Sockel, kann über den Testtaster auf dem Melder nur der Rauchwarnmelder selbst geprüft werden. Bedienebene 2 (Melder außerhalb des Sockels): Befindet sich der Melder außerhalb des Sockels, kann das Funkmodul bzw. die Funkvernetzung geprüft werden.
  • Seite 46 Sechs Sammelalarmlinien Für die gezielte Alarmierung bzw. Alarmweiterleitung ausgewählter Bereiche können mit dem Funk-Rauchwarnmelder Genius Plus X und dem Funkmodul Pro X bis zu sechs Sammelalarmlinien gebildet werden. Über die Drehschalter besteht die Möglichkeit, Linien und 6 Sammel alarm linien einzustellen.
  • Seite 47 Alarmweiterleitung bei Sammelalarmlinien Linie A.0 Sammellinie H.0 Linie A.1 Linie A.0 Sammellinie H.0 Linie A.1 Linie A.0 Sammellinie H.0 Linie A.1 Dieser Melder löst den Alarm aus Melder in Alarmzustand Übertragung des Alarmsignals via Funk Info Eine Linie muss aus mindestens zwei Teilnehmern bestehen! Die Linien A.n können nur mit den Sammelalarmlinien kommunizieren.

  • Seite 48: Dip-Schalter

    Individuelle Programmierung durch DIP-Schalter Über die DIP-Schalter des Funk- moduls Pro X können sechs unterschiedliche Funktionen (siehe Tabelle) ein- oder ausgeschaltet werden. Jedes Funk modul Pro X kann dadurch individuell auf das jeweilige Rauchwarnmelder-Konzept Funkmodul Pro X eingestellt und optimal angepasst werden.

  • Seite 49: Dip-Schalter 2 Alarmunterdrückung

    Übersicht DIP-Schalter (Funkmodul Pro X) DIP-Schalter 1 Warnhinweise unterdrücken Empfangene Warnhinweise werden nicht signalisiert Empfangene Warnhinweise werden signalisiert DIP-Schalter 2 Alarmunterdrückung Empfangene Alarme werden nicht signalisiert Empfangene Alarme werden signalisiert DIP-Schalter 3 Sammelalarm senden Eigene Alarme und Warnhinweise werden als Sammelalarm versendet.

  • Seite 50: Dip-Schalter 6 Sendeleistung Reduzieren

    3,5 Sekunden Anzahl Linien Nutzungsbedingungen Genius Plus X mit Funkmodulen: (1) Genius Plus X muss spätestens ein Jahr nach der Produktion in Betrieb genommen werden. (2) Das Funkmodul muss spätestens ein Jahr nach der Erstinbetriebnahme in den Genius Plus X eingebaut werden.
  • Seite 51 Eigenschaft Funkmodul Pro X Funkmodul Basis X Maximale Anzahl in einer Linie Anzahl Sammelalarmlinien Repeater ✓ ✓ Sammelalarm senden – ✓ Sammelalarm empfangen – ✓ Abschaltung Signalisierung – ✓ Brandalarm/Status meldungen Reduzierte Reichweite – ✓ Funkstreckenüberwachung – ✓ (siehe Seite 45) Maximale Anzahl Melder gleichzeitig in Alarm Funkmodule Basis X und Pro X...

  • Seite 52: Entscheidungshilfe Für Funkmodule

    Entscheidungshilfe für Funkmodule 5.3.4 Soll der Alarm eines vernetzten Melders unterdrückt werden? nein Soll die Statusmeldung eines vernetzten Melders unterdrückt werden? nein Soll »Sammelalarm senden« möglich sein? nein nein Soll »Sammelalarm empfangen« möglich sein? Funkmodul Pro X Soll eine Funkstreckenüberwachung möglich sein? nein Soll die Funkreichweite reduzierbar sein? nein...

  • Seite 53: Funkhandtaster Genius

    Funkhandtaster Genius Einleitung Der Funkhandtaster Genius kann als manueller Hausalarm und/oder als Funk-Interface zu externen Systemen (z.B. Gefahrenmeldeanlagen, Sirene, Leuchten) eingesetzt werden. Im Brandfall wird der Alarm direkt per Funk in das Funknetzwerk Genius und/oder drahtgebunden an externe Geräte weitergeleitet. Extern ausgelöste Alarme (z.B. von einem externen Handtaster) werden in das Funk- system Genius übertragen.
  • Seite 54 Info Bei Verwendung von externen Ein- und Ausgängen wird immer eine externe Spannungsversorgung 10 – 30 V (DC) benötigt. Hekatron bietet das geprüfte Netzgerät Genius (siehe Seite 61) für die externe Spannungsversorgung des Funkhandtaster Genius an. Stummschalten von Brandalarmen Zur schnellen Lokalisierung des Brandortes können, per einfachem Knopfdruck am Funk-Rauchwarnmelder, Funkhandtaster oder über eine externe Schnitt-...

  • Seite 55: Reset-Taste

    Funktionsprüfung Der Funkhandtaster Genius muss im Rahmen der jährlichen Wartung der Rauch- warnmelder ebenfalls überprüft werden. Selbsttest am Gerät: Bei gedrückter Resettaste den Alarmknopf drücken. Es werden folgende Parameter geprüft: ■ ■ Batteriestatus Elektronik ■ ■ Hupe Ausgänge ■ ■ Prozessor Funkvernetzung Info...
  • Seite 56 Der Funkhandtaster kann nur mit Hilfe des passenden Schlüssels, ohne Beschädigung des Gerätes, geöffnet werden. Handtaster mit integriertem Funk Das im Funkhandtaster Genius fest integrierte Funkmodul hat die gleichen Leistungseigenschaften wie das Funkmodul Pro X für den Rauchwarnmelder Genius Plus X: ■ Ein-Mann-Wartung ■ Integrierter Reichweitentest ■...

  • Seite 57: Montagehinweis Funkhandtaster Genius

    Linienbildung Die folgende Tabelle zeigt die einzelnen Konfigurationsmöglichkeiten der Linien und Sammelalarmlinien. n = 0 bis 9 ✓ = mögliche Kombination Linien ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ keine Funktion ✓ ✓ ✓ ✓ ✓...

  • Seite 58: Übersicht Eigenschaften Funkhandtaster Genius

    Übersicht Eigenschaften Funkhandtaster Genius 6.2.3 Eigenschaften Manuelle Alarmauslösung der funkvernetzten Rauchwarnmelder Genius Hx und Genius Plus X lokal und über externe Steuerung Quittierung von Alarmen und Statusmeldungen lokal und extern Weiterleitung von Alarmen und Statusmeldungen per Draht und Funk Ansteuerung von externen Geräten Handtaster mit integriertem Funk Nachrüstbar im Funknetzwerk Genius...

  • Seite 59: Technische Daten Funkhandtaster Genius

    Technische Daten Funkhandtaster Genius 6.2.4 Frequenzbereich 868,3 MHz SRD-Band Reichweite min. 100 m im Freifeld Ereignisspeicher Alle Ereignisse werden mit Zeit- stempel im Speicher hinterlegt Spannungsversorgung (intern) 2 × 3,6 V, Lithium Thionylchlorid je 2,2 Ah Batterie Stromaufnahme (intern) typ. 12 μA Batterielebensdauer typisch 10 Jahre Versorgungsspannung (extern)
  • Seite 60 Umgebungsbedingte Feuchte max. 70 %rel/F dauernd, ohne Betauung Schutzart IP 41 Farbe blau, ähnlich RAL 5005 Material PC-ABS Abmessungen (B × H × T) 130 × 130 × 32 mm Gewicht 237 g Kabeleinführung Ø 9 mm Rückseite (1×), oben (1×) Planungshandbuch Rauchwarnmelder-Familie Genius...

  • Seite 61: Netzgerät Genius

    Netzgerät Genius 6.2.5 Das Netzgerät Genius ist eine externe Spannungs- versorgung mit Akkupufferung für den Funkhand- taster Genius. Bei einem Netzausfall kann damit der sichere Betrieb des Funkhandtasters und aller externen angeschlossenen Geräte über einen Zeitraum von mind. 30 Stunden gewährleistet werden.
  • Seite 62 Technische Daten Netzgerät Genius Netzspannung 230 V AC +10% -15% Netzfrequenz 47 bis 63 Hz Leistungsaufnahme max. 60 VA Eingangsstrom max. 0,3 A Einschaltstrom max. 35 A/2 ms Eigenstrombedarf 16 mA Ausgangsnennspannung 24 V DC (21,6 bis 27,8 V ± 0,4%) Ausgangsnennstrom max.

  • Seite 63: Anschlussbeispiele

    Anschlussbeispiele 6.2.6 Anschluss mit Netzgerät Genius und TWG Quittierungstaster Alarmtaster Netzgerät Genius UA UA – – 6 5 4 3 2 1 Gerät eingeschaltet Statusrelaisstellung im Ruhezustand Gerät eingeschaltet Alarm- Alarmrelaisstellung im Ruhezustand eingang Kontaktbelastung max. 30 V DC max. 1 A –...
  • Seite 64 Anschluss mit Netzgerät Genius und GLT-4 Quittierungstaster Alarmtaster Netzgerät Genius UA UA – optional Aufschaltung – auf Gebäudeleittechnik 6 5 4 3 2 1 Gerät eingeschaltet Statusrelaisstellung im Ruhezustand Gerät eingeschaltet Alarmrelaisstellung im Ruhezustand Kontaktbelastung max. 30 V DC max. 1 A Reset Quittierungstaster muss als Schließer realisiert werden! Alarmtaster muss als Öffner realisiert werden!
  • Seite 65 Anschluss mit Netzgerät Genius, ROLP und ORS/TDS Quittierungstaster Netzgerät Genius UA UA – optional Aufschaltung – auf Gebäudeleittechnik 6 5 4 3 2 1 Gerät eingeschaltet Statusrelaisstellung im Ruhezustand Gerät eingeschaltet Alarmrelaisstellung im Ruhezustand Kontaktbelastung max. 30 V DC max. 1 A Reset - - - 1.
  • Seite 66 Anschluss mit Netzgerät Genius und Solex BSE Quittierungstaster Alarmtaster Netzgerät Genius UA UA optional Aufschaltung auf Gebäudeleittechnik 6 5 4 3 2 1 Gerät eingeschaltet Statusrelaisstellung im Ruhezustand Gerät eingeschaltet Alarmrelaisstellung im Ruhezustand Kontaktbelastung max. 30 V DC max. 1 A Reset - - - 1.
  • Seite 67 Funkhandtaster eine externe Spannungsversorgung. Die eingebauten Batterien dienen ausschließlich dem Eigenbetrieb. Das Funkmodul im Funkhandtaster ist nicht austauschbar oder durch ein Funk- modul Basis X oder Pro X ersetztbar. Es ist auch nicht für den Einsatz in einem Genius Plus X geeignet. Funkhandtaster Genius...
  • Seite 68 Anschluss mit NAG 03 und Alarmmittel 24 V 230 V AC NAG 03 24 V DC/ max. 900 mA 6 5 4 3 2 1 Gerät eingeschaltet Statusrelaisstellung im Ruhezustand Gerät eingeschaltet Alarmrelaisstellung im Ruhezustand Kontaktbelastung max. 30 V DC max.

  • Seite 69: Genius Port

    Genius Port Mit dem neuen Genius Port lassen sich neue Genius Plus X und bestehende Genius Hx-Funksysteme von Hekatron einfach und schnell erweitern. Dabei empfängt der Genius Port alle Alarm-, Status- und Störungsmeldungen der Funkteilnehmer und leitet diese unmittelbar an mobile Endgeräte weiter.

  • Seite 70: Typische Anwendungsgebiete

    Typische Anwendungsgebiete ■ Beherbergungsbetriebe, Jugendherbergen und kleinere Hotels ■ Betreutes Wohnen ■ Kindertagesstätten und Kindergärten ■ Privat genutztes Wohneigentum ■ Kleingewerbe Kooperationspartner Planungshandbuch Rauchwarnmelder-Familie Genius...

  • Seite 71: Prüfgerät Genius Inklusive Smartphone Halterung

    Prüfgerät Genius inklusive Smartphone halterung Einleitung Das Prüfgerät Genius bietet die Möglichkeit der vereinfachten sowie professio- nalisierten Montage/Demontage und Wartung der Genius Rauchwarnmelder. Desweiteren verfügt das Prüfgerät über eine Halterung für ein Smartphone, mit dem via »Genius Pro App« Statusdaten der Genius Plus Rauchwarnmelder übertragen werden können.

  • Seite 72: Funktionsübersicht

    Montageposition. Gemäß Montageanleitung den Melder an den vorgesehe- nen Montageort kleben. Ein- oder Zweilochmontage 8.2.2 Hinweis Bei der Erstmontage ohne Klebepad muss der Sockel vorab gemäß Bedienungs- anleitung mit Ein- oder Zweilochmontage befestigt werden. Alle Anleitungen sind als Download verfügbar auf www.hekatron-brandschutz.de/downloads Planungshandbuch Rauchwarnmelder-Familie Genius...

  • Seite 73: Montage (Eindrehen)

    Boden führen und entnehmen. Prüfung Alle Genius Rauchwarnmelder von Hekatron können auch mit dem Prüfgerät getestet werden. Bei den Rauchwarnmeldern Genius Plus und Plus X ist es zusätzlich möglich, ihren Status mit Hilfe des Prüfgeräts und der Genius Pro App auf ein Smartphone zu übertragen.

  • Seite 74: Statusmeldungen

    ■ Prüfgerät an Genius Rauchwarnmelder ansetzen – Testposition. Testtaste betätigen. ■ Melder gibt akustische und optische Rückmeldung über seinen Zustand. Übersicht Statussignale Genius H, Genius Plus, Genius Hx und Genius Plus X Signalisierung Zustand Testtaste Hupe Genius Plus / Genius Plus X GRÜN...

  • Seite 75: Prüfung Und Wartung Mit Der Genius Pro App (Nur Genius Plus Und Plus X Rauchwarnmelder)

    Prüfung und Wartung mit der Genius Pro App (nur Genius Plus und Plus X Rauchwarnmelder) Befestigen Sie das Smartphone in der dafür vorgesehenen Halterung am Prüfgerät. Starten Sie in der Genius Pro App die Wartungs- oder Diagnosefunk- tion. Positionieren Sie das Prüfgerät in der Testposition am zu wartenden Melder und drücken Sie die Testtaste des Melders für 3 Sekunden durch leichten Druck des Prüfgerätes gegen den Melder.

  • Seite 76: Technische Daten

    FG030210 Hinweise zur Anwendung Hinweis Hekatron weist darauf hin, dass das Prüfgerät vor Gebrauch auf den ord- nungsgemäßen Zustand der Komponenten und deren feste Verbindung hin zu untersuchen ist. Vor und nach dem Auslesen des Rauchmelders ist das Prüfgerät vorsichtig abzustellen bzw. abzulegen und gegen Umfallen zu sichern. Hekatron empfiehlt, das Smartphone nur zur unmittelbaren konkreten Verwendung in die hierfür vorgesehene Halterung einzusetzen.

  • Seite 77: Funksystem Genius

    Funksystem Genius Einleitung Das Funksystem Genius besteht aus dem Rauchwarnmelder Genius Plus X, den Funkmodulen Basis X und Pro X, dem neuen Genius Port sowie dem Funkhand- taster Genius. Mit diesen Komponenten kann ein Funknetzwerk Genius variabel konfiguriert werden. Auch die bestehenden Funkmodule Basis und Pro können mit dem neuen Genius Plus X betrieben werden.

  • Seite 78: Checkliste Zur Erstellung Eines Alarmierungskonzepts

    Alarm-, Status- und Störungsmel- dungen zu empfangen. Genius Control App Das Funksystem Genius besteht aus mindestens zwei Funkvernetzten Genius Plus X / Genius Hx Meldern Apps verfügbar ab oder Funkhandtastern. April 2018 Checkliste zur Erstellung eines Alarmierungskonzepts Um ein sicheres Funknetzwerk Genius zu projektieren, ist vorab eine Checkliste zu erstellen, in dem die folgenden acht Punkte zu klären sind:...
  • Seite 79 60 Funk-Teilnehmer alarmieren. Bei Fragen zur Projektierung von Rauchwarnmeldern und Funkvernetzung unter- stützt Sie gerne unser Technischer Support unter folgender Telefonnummer: 07634 500-8050. In einfachen Schritten zur Inbetriebnahme Ihres Genius Plus X Rauchwarnmelders mit Funkmodulen Basis X. www.hekatron-brandschutz.de/inbetriebnahmevideo Funksystem Genius...

  • Seite 80: Beispiele Für Die Projektierung Des Funksystems Genius

    Flur Treppen- Schlafzimmer haus Wohnzimmer Arbeitszimmer Genius Plus X mit Funkmodul Basis X 1. Wo werden die Rauchwarnmelder Je ein Rauchwarnmelder in: Wohn- montiert? zimmer, Treppe, Arbeits zimmer, Flur, Schlafzimmer, Kind 1 und Kind 2. 2. Wie viele Rauchwarnmelder werden benötigt?

  • Seite 81: Planungsbeispiel: Wohnung Mit Gezielter Alarmunterdrückung

    Flur Treppen- Schlafzimmer haus Wohnzimmer Arbeitszimmer Genius Plus X mit Funkmodul Pro X 1. Wo werden die Rauchwarnmelder Je ein Rauchwarnmelder in: Wohn- montiert? zimmer, Treppe, Arbeits zimmer, Flur, Schlafzimmer, Kind 1 und Kind 2. 2. Wie viele Rauchwarnmelder werden benötigt?
  • Seite 82 5. Welches Funkmodul wird Funkmodul Pro X, da nur ausge- benötigt? wählte Bereiche zu alarmieren sind. 6. Wie werden die Funkmodule Alle Funkmodule werden auf die eingestellt? Adresse A.1 eingestellt. Außer im Flur und im Schlafzimmer, wird bei allen anderen Funkmodulen der Alarm unterdrückt (DIP-Schalter 2 auf »on«).

  • Seite 83: Planungsbeispiel: Einfamilienhaus

    Planungsbeispiel: Einfamilienhaus 10.3 Dachboden (frostfrei!) Schlafzimmer Flur Kinderzimmer Wohnzimmer Flur Küche Genius Plus X Genius Port (mit internetfähigem mit Funkmodul Basis X Router verbunden) Beispiele für die Projektierung des Funksystems Genius...
  • Seite 84 1. Wo werden die Rauchwarnmelder EG: Wohnzimmer, Flur montiert? OG: Schlafzimmer, Flur, Kinder- zimmer DG: Galerie 1a. Optional kann für die Weiterleitung der Alarme bzw. der Statusmel- dungen auf mobile Endgeräte Genius Port eingesetzt werden: Wo wird der Genius Port In Reichweite des Genius Funk- montiert? systems und internetfähigen Routers...

  • Seite 85: Planungsbeispiel: Mehrfamilienhaus Mit Keller Und Hausalarm (Manuelle Alarmauslösung)

    Linie B.4 Linie H.0 Linie H.0 Linie H.0 Linie H.0 Hausalarm Genius Plus X mit Funkmodul Pro X Hausalarm Funkhandtaster Genius als Hausalarm Genius Port zur Weiterleitung auf mobile Endgeräte (Zentral oder Wohnungsintern) Hinweis Bei der Projektierung größerer Liegenschaften mit dem Funkmodul Pro X nehmen Sie bitte vorab Kontakt zu unserem Technischen Support auf: Tel.: +49 (0) 7634-500-8050...
  • Seite 86 Jede Wohnung alarmiert sich selbst und das Treppenhaus und umge- kehrt. 6. Welche Funkmodule werden für Funkmodul Pro X, da Sonderfunktio- Rauchwarnmelder Genius Plus X nen, wie z.B. Sammelalarm, benötigt benötigt? werden. 7. Wo kann der Genius Port montiert Genius Port kann zentral in Keller...
  • Seite 87 8. Wie werden die Funkmodule Bei allen Modulen wird »Sammel- eingestellt? alarm senden und empfangen« eingeschaltet. 3. OG: links A.1, rechts B.1 2. OG: links A.2, rechts B.2 1. OG: links A.3, rechts B.3 links A.4, rechts B.4 Treppenhaus, DG und KG: H.0 Hinweis Sollen durch Genius Port nur Funkteilnehmer aus einer Wohnung bzw.

  • Seite 88: Planungsbeispiel: Kindergarten/Schule

    Flur Zentrale Zimmer 1 Zimmer 2 Zimmer 3 Flur Genius Plus X mit Funkmodul Pro X Genius Port Funkhandtaster Info Bei Nutzung des Funkhandtasters Genius als Funkinterface ist ein externes Netzgerät erforderlich. 1. Wo werden die Rauchwarnmelder In allen Klassenzimmern, auf den...
  • Seite 89 Alarm auf diese Räume beschränkt. 5. Welche Funkmodule werden Funkmodul Pro X, da Sonderfunktio- für die Rauchwarnmelder nen, wie z.B. Sammelalarm, benötigt Genius Plus X benötigt? werden. 6. Wie werden die Funkmodule Bei den Funk-Rauchwarnmeldern und eingestellt? den Funkhandtastern in Klassenzim- mern und Fluren wird »Sammelalarm...
  • Seite 90 In den Fluren wird zusätzlich bei den Funk-Rauchwarnmeldern und den Funkhandtastern »Sammelalarm empfangen« eingeschaltet. Bei den Funk-Rauchwarnmeldern und Funkhandtastern die als Funk- interface eingesetzt sind, ist im Aufenthaltsraum und Lehrerzimmer »Sammelalarm empfangen« einge- schaltet. Klassenzimmer 1–3: A.0 bis A.2 Klassenzimmer 4–6: C.0 bis C.2 Flur EG: H.0 Flur OG: H.1 Lehrerzimmer und...

  • Seite 91: Reichweitenmessung Zur Überprüfung Der Projektierung

    Hinweis Sollen durch Genius Port nur Funkteilnehmer aus einer Wohnung bzw. einer Linie bis zu 30 Teilnehmer überwacht werden, darf in der Konfiguration des Genius Ports keine »Sammelalarm-Berechtigung« aktiviert werden. Außerdem muss der Genius Port in direkter Näher der zu überwachenden Linie installiert sein.

  • Seite 92: Änderung Der Umgebungsbedingungen

    Weitere Störgrößen können sein: ■ Elektrische Verbraucher (PC, TV, Kopierer etc.) ■ Elektrische Verbraucher mit schlechter Geräteabschirmung ■ Deckenleuchten, Leuchtstofflampen ■ Hochfrequenz Schweißgeräte ■ Hochfrequenzstörungen aller Art ■ Dämmfolie, Alufolie ■ Stahlbeton ■ Metallische Geräte/Bauteile ■ Handy, Sendestationen, Wireless LAN ■...

  • Seite 93: Wartung Und Instandhaltung

    Wartung und Instandhaltung Um die Funktionssicherheit der Rauchwarnmelder Genius H, Genius Plus und Genius Plus X in Verbindung mit den Funkmodulen Basis X und Pro X sowie dem Funkhandtaster Genius gewährleisten zu können, ist eine Wartung gemäß DIN 14676 durchzuführen. Die Wartung muss mindestens im Abstand von 12 Monaten mit einer Schwankungsbreite von höchstens ±...

  • Seite 94: Netzwerktest Durchführen (Mit Sammelalarm)

    Netzwerktest durchführen (mit Sammelalarm) 11.2.2 Der Netzwerktest kann nur am Funkhandtaster Genius oder einem Rauchwarn- melder Genius Plus X mit Funkmodul Pro X durchgeführt werden. Vorteil des Netzwerktests: Überprüfung der Funkvernetzung der Alarmlinie. Durch Betätigung der Testtaste am jeweiligen Funkteilnehmer erfolgt der auto- matische Selbsttest.

  • Seite 95: Stichwortverzeichnis

    Stichwortverzeichnis 10-Jahres-Batterien ....28 Funktionsprüfung Funkhandtaster Genius ... 55 Rauchwarnmelder Genius ..29 Funkvernetzung .
  • Seite 96 Einlochmontage ....72 Genius H, Genius Plus, Genius Plus X . 33 Klebepadmontage ....72 Netzgerät Genius .
  • Seite 97 Für Ihre Notizen Stichwortverzeichnis...

  • Seite 98: Für Ihre Notizen

    Für Ihre Notizen...
  • Seite 99 Für Ihre Notizen...

  • Seite 100: Sicherheit - Ein Menschliches Grundbedürfnis

    Sicherheit – ein menschliches Grundbedürfnis Hekatron konzentriert seit über 50 Jahren ihre ganze Erfah- r ung, Kompetenz und Innovationskraft darauf, Systeme für den vorbeugenden technischen Brandschutz zu entwickeln und zu produzieren. Unser Lieferprogramm, produziert auf höchstem Qualitätsniveau Made in Germany, umfasst: ■...
