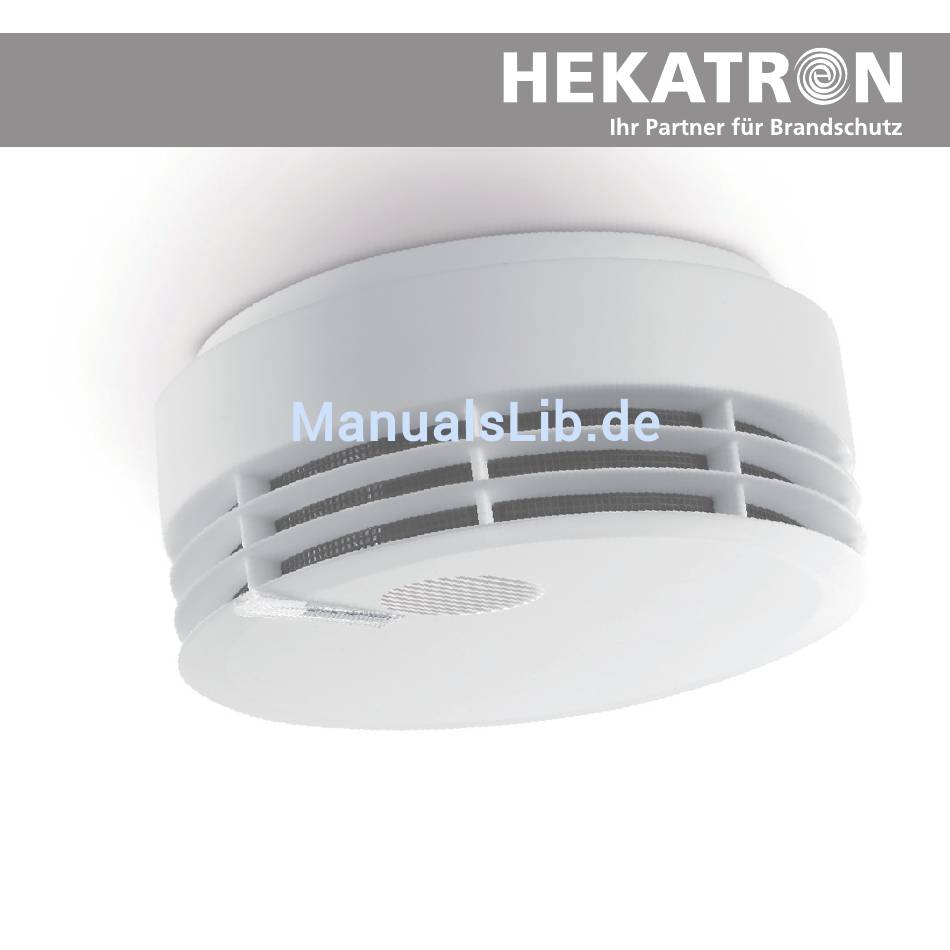

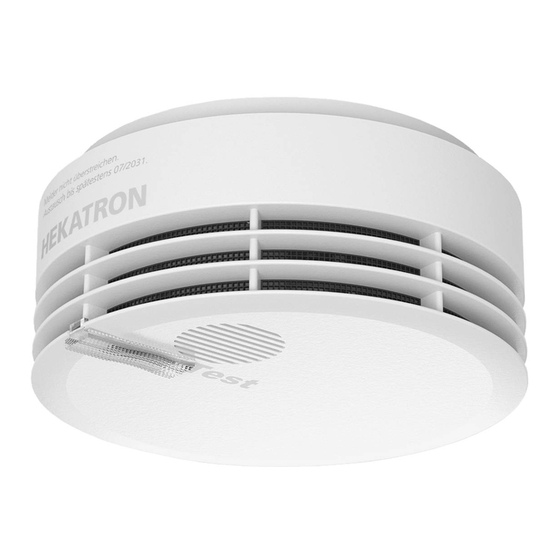

- Seite 1 Montageanleitung Genius H ® (7002589 MA Genius H - Ausgabe 27.08.13) ®...
-
Seite 3: Inhaltsverzeichnis
1. Allgemeine Informationen ..............4 2. Sicherheitshinweise................5 3. Hinweis für Renovierungsarbeiten ............6 4. Verhalten im Brandfall ................ 7 5. Eigenschaften des Genius H .............. 8 ® 6. Montageort und Projektierung ............10 7. Installation des Rauchwarn melders ........... 14 8. -
Seite 4: Allgemeine Informationen
Wird im Falle einer Brand- oder Raucherkennung eine Alarmweiterleitung zur Feuerwehr gewünscht oder sogar gefordert, muss eine Brandmelder- zentrale nach DIN 14675 eingesetzt werden. Hekatron haftet nicht für Auf- wände und Kosten, welche durch das Alarmieren einer hilfeleistenden Stelle, wie zum Beispiel Wachdienst oder Feuerwehr, entstehen können. -
Seite 5: Sicherheitshinweise
Die richtige Montage des Rauchwarnmelders und die Einhaltung der War- tungs- und Pflegehinweise sind für den bestimmungsgemäßen Betrieb des Rauchwarnmelders erforderlich. Hekatron empfiehlt Planung, Einbau, Inbetriebnahme und Wartung gemäß der DIN 14676. Bitte lesen Sie vor der Montage und Inbetriebnahme des Rauchwarnmelders... -
Seite 6: Hinweis Für Renovierungsarbeiten
3. Hinweis für Renovierungsarbeiten Montieren Sie den Rauchwarnmelder erst nach Abschluss aller Arbeiten (Umbau, Renovierung, usw.). Sind Rauchwarnmelder vor Beginn der Arbeiten bereits installiert worden, müssen sie entweder entfernt oder abgedeckt werden. Die demontierten Rauchwarnmelder müssen während der Arbeit vor Staub oder ähnlichem geschützt werden (z. -
Seite 7: Verhalten Im Brandfall
4. Verhalten im Brandfall 1. Menschen retten ■ Warnen Sie Ihre Mitbewohner. ■ Verlassen Sie sofort den Raum/das Gebäude und schließen Sie auf ihrem Weg nach draußen alle Türen, um eine schnelle Rauch- und Brandausbreitung zu verhindern. ■ Halten Sie sich bei dichtem Rauch nahe dem Boden auf. ■... -
Seite 8: Eigenschaften Des Genius H
5. Eigenschaften des Genius H ® ■ Automatische Betriebsbereitschaft Nach dem Eindrehen in den Sockel geht der Rauchwarnmelder auto- matisch in Betrieb. ■ Alarmspeicher Hatte der Rauchwarnmelder einen Alarm, wird dieser über die LED op- tisch angezeigt, bis er durch einen Tastendruck quittiert wird. -
Seite 9: Verschmutzungsprognose
grades nach und erreicht so eine höhere Standzeit als Rauchwarnmel- der ohne Kompensation. Sollte durch die Nachregelung die maximale Ver schmutzungsstufe erreicht werden, wird dies durch eine Störung signalisiert. ■ Verschmutzungsprognose Der Rauchwarnmelder errechnet aus zurückliegenden Verschmutzungen, wie lange er bei gleichbleibender Verschmutzung noch sicher betrieben werden kann. -
Seite 10: Montageort Und Projektierung
In vielen Bundesländern wird bereits die Ausstattung mit Rauchwarn meldern in diesen Räumen und dem Fluchtweg gefordert. Nähere Informationen zu den gesetzlichen Vorgaben finden Sie unter www.hekatron.de. Für die optimale Ausstattung montieren Sie in allen Zimmern und Fluren mindestens einen Rauchwarnmelder. - Seite 11 Der Rauchwarnmelder überwacht eine Fläche von 60 m² bei einer Raum höhe von max. 6 m. Die Anwendungsnorm DIN 14676 schreibt einen Mindesabstand von 0,5 m zu allen Einrichtungsgegenständen (Lampen, Klimageräte usw.) an der Decke vor. Wird der Melder in einem Dachspitz montiert, so muss er bei einer Dachnei- gung ■...
-
Seite 12: Anordnung Von Rauchwarnmeldern In Fluren Und In Räumen Mit Besonderen Raumgeometrien
6.1 Anordnung von Rauchwarnmeldern in Fluren und in Räumen mit besonderen Raumgeometrien In Räumen und Fluren mit einer Breite von < 1 m ist der Rauchwarnmelder mittig an der Decke zwischen den Wänden zu montieren. In Fluren und Gängen mit einer max. Breite von 3 m darf der Abstand zwischen zwei Rauchmeldern max. -
Seite 13: Montage Von Rauchwarnmeldern Bei Besonderen
6.2 Montage von Rauchwarnmeldern bei besonderen Einbaubedingungen Unter folgenden Einbaubedingungen dürfen die Rauchwarnmelder seit- lich, an der längeren Wand des Raumes, möglichst mittig montiert werden: ■ Wenn die Deckenmontage nicht möglich ist z. B. bei Textildecken oder Decken mit nicht ausreichender Festigkeit. ■... -
Seite 14: Installation Des Rauchwarn Melders
7. Installation des Rauchwarn melders Hekatron empfiehlt für eine sichere und dauerhafte Verbindung die Schraub/ Dübelmontage. Schraub-/Dübelmontage: Verwenden Sie für die Montage des Rauchwarnmelders das mitgelieferte Befestigungsmaterial. Werden andere Schrauben eingesetzt, dürfen die Schraubköpfe nicht mehr als 5,0 mm in den Sockel hineinragen. -
Seite 15: Einlochmontage
Ende einrastet (Drehung ca. 15°). Nach dem Eindrehen des Melders in den Sockel geht er automatisch in Betrieb und führt einen Funktionstest durch. * Das Klebepad hat ausschließlich die Funktion eines Verdrehschutzes beim Einsetzen/Entnehmen des Rauch- warnmelders. Für die Klebemontage muss das Klebepad für Rauchwarnmelder Genius H und Genius Hx ®... - Seite 16 Zweilochmontage 1. Die Stelle für die Löcher an der Decke anzeichnen und bohren. 2. Die Dübel in die Löcher stecken. 3. Den Sockel an die Decke halten. 4. Den Sockel an die Decke schrauben. 5. Den Melder auf den Sockel setzen. (Der Prüftaster des Rauchwarnmelders muss mit Kennzeichnung im Sockel übereinstimmen) 6.
-
Seite 17: Diebstahl- Und Entnahmeschutz (Zubehör)
8. Diebstahl- und Entnahmeschutz (Zubehör) Zur Sicherung des Rauchwarnmelders gegen die Entnahme durch Unbe- fugte, kann ein Entnahmeschutz in Form einer Plombe an Melder und Sockel angebracht werden. Die Plombe wird am Melder, in der Gehäusewandöffnung befestigt. 1. Brechen Sie die vorgesehene Stelle im Sockel aus und drehen Sie den Rauch- warnmelder in den Sockel. - Seite 18 3. Nach dem Anbringen der Plombe muss die Öffnung komplett verschlossen sein. 4. Um die Plombe wieder zu entfernen, drehen Sie die Plombe mit einem Schraubendreher um 90°. Dadurch schert der Kopf der Plombe ab und Sie können den Melder wie gewohnt aus dem Sockel drehen.
-
Seite 19: Betriebs- Und Warnsignale
9. Betriebs- und Warnsignale 9.1 Brandalarm Hupe Ursache Was ist zu tun Alternierender, Blinkt jede Rauch wurde Gebäude verlassen lauter Alarmton Sekunde detektiert (siehe Kapitel 4 „Verhalten im Brandfall“) Doppelblinken Alarmspeicher, Umgebung nach möglichen alle 48 Sek. dieser Rauch- Rauchursachen absuchen. warnmelder Alarmspeicher durch Drücken hatte einen... -
Seite 20: Signalisierung In Der Nacht (22 Uhr Bis 6 Uhr Mez*)
9.3 Signalisierung in der Nacht (22 Uhr bis 6 Uhr MEZ*) Hupe Ursache Was ist zu tun Blinkt alle Normalbetrieb ---- 48 Sek. gedimmt 1 x alle 48 Sek. Blinkt alle 8 Sek. Störung Rauchwarnmelder durch kurzer Signalton Neuen ersetzen. Quittieren durch Drücken der Prüftaste. -
Seite 21: Funktionen Des Prüftasters
Betrieb und führt einen Selbsttest durch. Entfernt man ihn aus dem Sockel, so schaltet sich der Rauchwarnmelder nach 5 Minuten aus. Wird der Genius H während eines Alarms aus dem Sockel genommen, so ® wird der Alarm stumm geschalten (siehe auch Eigenschaften des Genius H ® - Stummschaltung). -
Seite 22: Wartung Und Pflege
12. Wartung und Pflege Um die Funktionssicherheit des Melders gewährleisten zu können, ist entsprechend der DIN 14676 mindestens einmal jährlich eine Wartung durchzuführen. Gehen Sie hierbei folgendermaßen vor: Entstauben Sie bei Bedarf den Melder mit einem weichen Tuch. Entfernen Sie bei Bedarf Verschmutzungen mit einem feuchten Lap- pen. - Seite 23 – ein Signalton = ein Alarm – zwei Signaltöne = zwei oder mehrere Alarme Hinweis: Die Überprüfung der Alarmfähigkeit ist ausschließlich mittels Prüftaster durchzuführen. Aufgrund interner Alarmfilter ist der Rauchwarnmelder Genius H/ Hx für die Alarmauslösung mit Prüfgas nicht geeignet.
-
Seite 24: Entsorgungshinweis
Sie leisten damit einen wesentlichen Beitrag zum Umweltschutz! Die Entsorgung über den Hausmüll ist untersagt. Die Kosten für die Entsorgung hat Hekatron durch das Abführen der EAR-Gebühr für Sie übernommen. Die Batterie ist fest in den Melder eingebaut und kann nicht getauscht werden. -
Seite 25: Technische Daten
15. Technische Daten VdS-Anerkennung DIN EN 14604/VdS+Q-Label/G-Nr.: 209178 Leistungserklärung CPR-31-13-001-de-en Akustischer Alarm Schalldruck über 85 dB(A) (3 m) Akustische Alarmwahrnehmung Frequenzoptimierung für menschliches Gehör Anwendungsbereich nach DIN 14676 Bedienung über Prüftaster Automatische Bedienebenen Betriebszustandsanzeige Störungsunterdrückung bei Nacht* Automatisch durch Echtzeituhr Störungsunterdrückung bei Tag für 24 Stunden durch Betätigung des Prüftasters reduzierte Lichtstärke der LED bei Nacht*... - Seite 26 Alarmspeicher Aktive Verschmutzungsprognose Ja, Signalisierung bei Prüftasterbetätigung Diebstahlschutz mittels Plombe (Zubehör) Optische Entnahmeerkennung mittels Plombe (Zubehör) Lagertemperatur -10°C bis +60°C Betriebsumgebungstemperatur 0°C bis 55°C Umgebungsbedingung Feuchte bei ≤ +40°C 10 bis 70% rF (dauernd, ohne Betauung) Schutzart IP 40 Farbe weiß...
-
Seite 27: Genius H ® Und Genius Hx Und 10 Jahres Gerätegarantie
16. Genius H und Genius Hx „Echt-Alarm-Garantie“ ® ® und 10 Jahres Gerätegarantie Hekatron gewährt als führender deutscher Hersteller von Rauchwarnmel- dern aufgrund der hohen Produktqualität der neuen Rauchwarnmelder- generation Genius H und Genius Hx die Garantie, dass bei normaler ®... -
Seite 28: Produktreklamation
17. Produktreklamation Sofern Sie die Produkte nicht direkt bei Hekatron gekauft haben, ist es zwingend notwendig, dass die Rücklieferung über die jeweilige Bezugs- quelle erfolgt. Nehmen Sie bitte als Hekatron Kunde im Reklamationsfall mit dem tech- nischen Support Kontakt auf: E-mail: rs-support@hekatron.de... -
Seite 29: Bestelldaten
18. Bestelldaten Bezeichnung Bestellnummer Genius H-N Rauchwarnmelder Hekatron in neutraler Verpackung 31-5000001-01-xx Genius H-G Rauchwarnmelder Hekatron in gestalteter Verpackung 31-5000001-06-xx Plombenset Plombenset Genius H/Hx VE32 gr 31-4100003-01-01 Klebepadset Klebepadset Genius H/Hx 10 31-4100001-01-xx Klebepadset Klebepadset Genius H/Hx 100 31-4100001-02-xx... - Seite 32 Hekatron Vertriebs GmbH Brühlmatten 9 D-79295 Sulzburg Ein Unternehmen der rs-info@hekatron.de Securitas Gruppe Schweiz www.hekatron.de...
