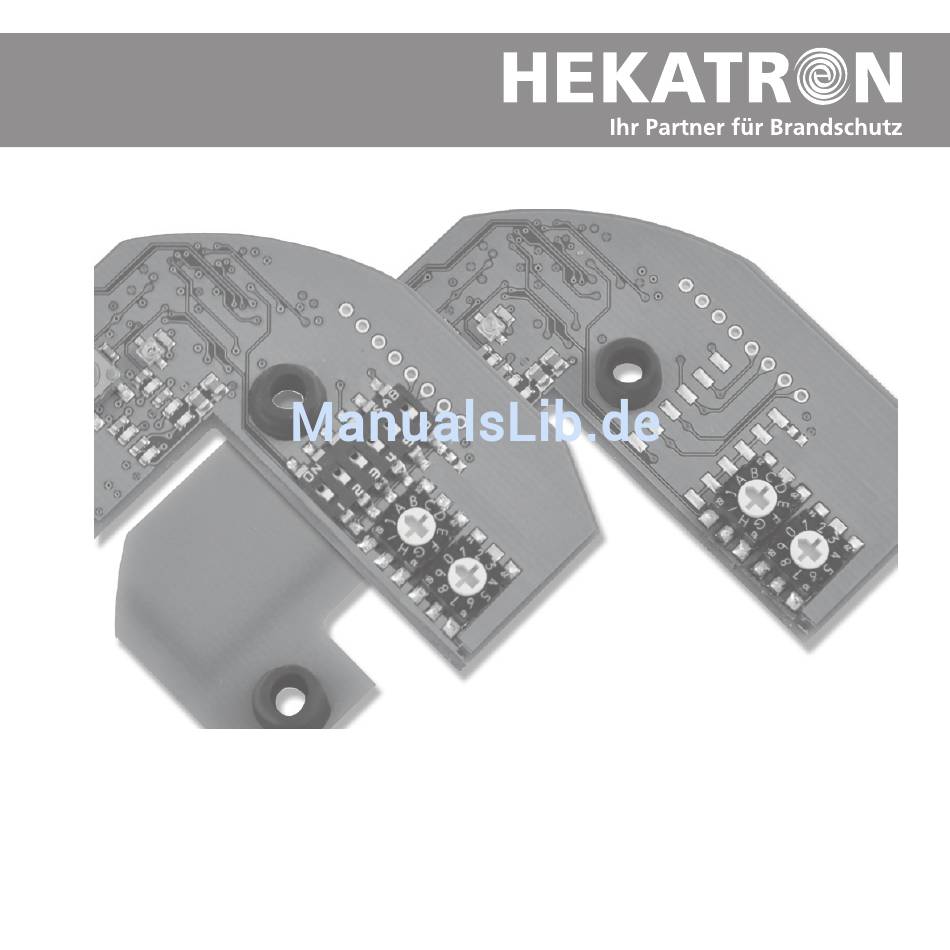

- Seite 1 Montageanleitung Genius Funk (7002707 MA FM Basis/Pro - Ausgabe 21.04.2011)
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Allgemeine Informationen ..............5 2. Sicherheit ................... 6 3. Aufbau Funkmodule ................. 10 4. Produktvorstellung ................11 5. Signallaufzeiten ................19 6. Kurzanleitung ................... 20 7. Linieneinstellungen ................22 8. Montage Funkmodul Basis/Pro ............24 9. Reichweitentest ................26 10. - Seite 4 19. Brandalarm quittieren ............... 52 20. Demontageerkennung und Funkstrecken überwachung quittieren ..53 21. Betriebs- und Warnsignale ..............55 22. Entsorgung ..................58 23. Garantie und Gewährleistung ............59 24. Garantieabwicklung ................59 25. Technische Daten ................60 26. Bestelldaten ..................62...
-
Seite 5: Allgemeine Informationen

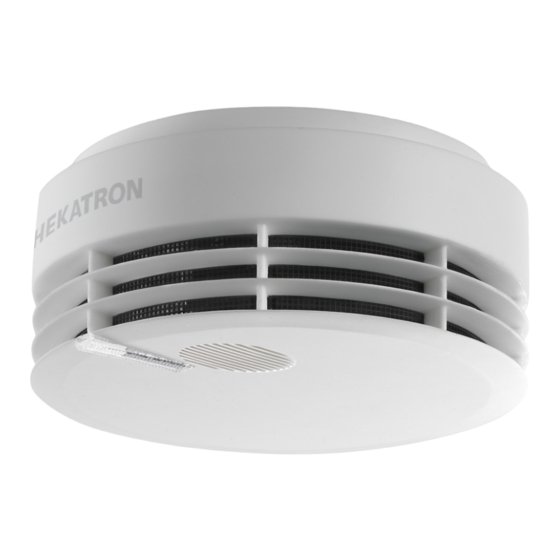

1. Allgemeine Informationen Die Hekatron Funkmodule Basis und Pro wurden speziell für den Einsatz im Rauchwarnmelder Genius Hx entwickelt. ® Der Rauchwarnmelder Genius Hx ist in Kombination mit den Funkmodulen ® Basis und Pro nach VdS 3515 für Rauchwarnmelder mit Funkvernetzung anerkannt VdS G-Nr. -
Seite 6: Sicherheit
2. Sicherheit 2.1. Symbolerklärung Sicherheits- und Warnhinweise sind in dieser Montage- und Bedienungs- anleitung durch Symbole gekennzeichnet. Die Hinweise werden durch Signalwörter eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. Die Hinweise unbedingt beachten, um Personen und Sachschäden zu vermeiden. -
Seite 7: Bestimmungsgemäße Verwendung
2.2. Bestimmungsgemäße Verwendung Die Funkmodule Basis und Pro dürfen nur in die dafür vorgesehenen Rauchwarnmelder Genius Hx installiert werden. Der Einsatzbereich ist auf ® Wohnhäuser, Wohnungen und Räume mit wohnungsähnlicher Nutzung beschränkt. Funkvernetzte Rauchwarnmelder stellen keinen Ersatz für eine Brandmeldezentrale dar. WARNUNG! Gefahr durch nicht bestimmungsgemäße Verwendung! Jede über die bestimmungsgemäße Verwendung hinausgehende... -
Seite 8: Sicherheitshinweise
2.3. Sicherheitshinweise WARNUNG! Unsachgemäße Montage, Inbetriebnahme und Wartung der Funkmodule Basis und Pro kann zu Lücken im Brandschutz und zu gefährlichen Situationen führen. Deshalb: ■ Die Montage- und Bedienungsanleitung für die Funkmodule Basis und Pro muss vor Beginn aller Arbeiten durchgelesen und verstanden werden. - Seite 9 Es dürfen nie mehr als 20 Funkmodule auf die gleiche Linie und die gleiche ID eingestellt werden. Ansprüche jeglicher Art wegen Schäden durch Nichtbeachtung sind ausgeschlossen. Sicherheitshinweise, die den Rauchwarnmelder betreffen, siehe Montage- anleitung Genius Hx ®...
-
Seite 10: Aufbau Funkmodule
3. Aufbau Funkmodule Funkmodul Basis Funkmodul Pro Drehschalter zur Einstellung der Linie (A-I und 0-9) DIP-Schalter / Funktionsschalter für Funkmodul Pro Führungsöffnungen Signal LED Bedientaste 3.1. -
Seite 11: Produktvorstellung
4. Produktvorstellung 4.1. Eigenschaften der Funkmodule Basis und Pro Linienbildung über Drehschalter: Zwei Drehschalter für die Einstellung von maximal 70 Linien (siehe Kapitel 6). Alle Funk-Rauchwarnmelder gleicher Linie können Meldungen austauschen. Pro Linie müssen mindestens zwei Funk-Rauchwarnmelder installiert werden. Identifikationscode Jeder Linie wird bei der Inbetriebnahme automatisch ein eindeutiger Identifikationscode (ID) zugewiesen, den alle Melder dieser Linie erhalten. -
Seite 12: Gleichzeitige Inbetriebnahme Mehrerer Funknetzwerke
Gleichzeitige Inbetriebnahme mehrerer Funknetzwerke: Funknetzwerke mit unterschiedlicher Linieneinstellung, können gleichzeitig in Betrieb genommen werden. Repeaterfunktion (Verstärker): Jedes Funkmodul besitzt einen Repeater. Repeater empfangen Signale und senden diese mit maximaler Sendeleistung weiter. Weitergeleitet werden alle Telegramme mit gleicher Linie und ID sowie Telegramme, die über eine Sammelalarmlinie (siehe Kapitel 12) für das Funkmodul bestimmt sind. -
Seite 13: Alarmübertragung
Alarmübertragung: Detektiert ein Rauchwarnmelder mit Funkmodul einen Brand, so wird nach ca. 20 Sekunden über sein Funkmodul eine entsprechende Meldung in das Funknetzwerk gesendet: ■ an alle Funkmodule der gleichen Linie und ID. ■ an die entsprechende Sammelalarmlinie. Innerhalb dieser 20 Sekunden kann durch Drücken der Prüftaste am Rauch- warnmelder eine Weiterleitung verhindert werden. -
Seite 14: Schnelle Ortung Von Alarmen
Schnelle Ortung von Alarmen: Wird die Prüftaste eines Rauchwarnmelders betätigt, welcher einen empfangen Alarm signalisiert, so gehen alle Hupen derjenigen Melder aus, die keinen Rauch detektiert haben. Rauchwarnmelder die den Rauch detek- tiert haben signalisieren den Alarm weiter und können so schnellstmöglich lokalisiert werden. - Seite 15 4.2. Funkmodul Basis Das Funkmodul Basis ist für die Anwendung in Wohnungen, Einfamilien- häusern oder ähnlichen Umgebungen konzipiert worden. Um ein Funk- modul Basis zu konfigurieren, muss lediglich die Linie eingestellt und eine Inbetriebnahme durchgeführt werden. Die Funktionen des Funkmodul Basis sind werkseitig fest eingestellt (siehe Tabelle 4.3).
-
Seite 16: Funktion
4.3. Funkmodule Pro Zusätzlich zu den Funktionen des Funkmodul Basis, können folgende Funktionen über den DIP-Schalter auf dem Funkmodul Pro ein-/aus- geschaltet werden: Dip- Werkseinstellung Funktion Schalter Pro/Basis Warnhinweise unterdrücken (Meldungen wie Batterie Aus*/ Aus ** low oder Störungen von anderen Rauchwarnmeldern werden nicht signalisiert) Alarmunterdrückung (Brandalarme von anderen Aus*/ Aus**... -
Seite 17: Alarme Und Warnhinweise Unterdrücken
Alarme und Warnhinweise unterdrücken Über den DIP-Schalter auf dem Funkmodul Pro kann das Signalisieren eines empfangenen Alarmes oder Warnhinweises verhindert werden. Ein eigener Alarm oder Warnhinweis kann nicht abgeschaltet werden. Sammelalarmlinien Über Sammelalarmlinien können Alarme und Warnhinweise auch in andere Linien gesendet werden. -
Seite 18: Demontageerkennung
Demontageerkennung Das Funkmodul Pro erkennt automatisch eine nicht autorisierte Entnahme des Rauchwarnmelders z.B. durch Diebstahl. Die verbundenen Funk-Rauch- warnmelder melden dies akustisch. Funkstreckenüberwachung Das Funksystem überprüft automatisch alle Funkmodule einer Linie auf Erreichbarkeit. Wird ein Funkmodul nicht mehr gefunden, wird dies vom Funksystem signalisiert. -
Seite 19: Signallaufzeiten
5. Signallaufzeiten Bei der Projektierung eines Funknetzwerkes muss die Ausbreitungsge- schwindigkeit eines Funktelegrammes zwingend beachtet werden. Befindet sich das Funknetzwerk in Ruhe (keine Funktelegramme im Umlauf), breitet sich das Signal sehr schnell aus ca. 5-10 Sekunden. Befinden sich Telegramme im Umlauf verzögert sich das Aussenden eines Telegrammes entsprechend folgender Formel: Signallaufzeit max. -
Seite 20: Kurzanleitung
6. Kurzanleitung Um Rauchwarnmelder mit Funkmodul einzustellen, zu montieren und in Betrieb zu nehmen, sind mindestens folgende Schritte durchzuführen. Unterstützende Informationen finden Sie im Planungshandbuch Genius H und Hx. 6.1 Projektierung Vor der Montage der Rauchwarnmelder mit Funkmodul muss die Projektie- rung entsprechend DIN 14676 (siehe auch Montageanleitung Genius Hx ®... -
Seite 21: Linieneinstellung Und Montage
HINWEIS! Zu folgenden elektrischen Geräten sollte ein mindest Abstand von 2m eingehalten werden: WLAN, DECT, Funk-Wetterstationen, Funk-Lautsprecher, Babyphone, Funk-Garagentoröffner 6.2. Linieneinstellung und Montage Schritt Was ist zu tun? Die Sockel der Rauchwarnmelder entsprechend der Projektierung montieren. Montagehinweise in der Montageanleitung Genius Hx beachten. -
Seite 22: Linieneinstellungen
7. Linieneinstellungen Über die Drehschalter des Funkmoduls lässt sich die Linie des jeweiligen Funkmoduls einstellen. Alle Funkmodule der gleichen Linie können nach der Inbetriebnahme Telegramme austauschen. Eine Linie setzt sich aus einem Buchstaben (A bis G) und einer Zahl (0 bis 9) zusammen. Die Sammelalarmlinie besteht aus dem Buchstaben H und einer Zahl (0,1,2,4,5 und 7). - Seite 23 HINWEIS! ■ Einstellungen an den Drehschaltern für die Linienbildung müssen vor dem Einstecken des Funkmoduls in die Rauch- warnmelder vorgenommen werden. ■ Die Einstellungen werden beim Einstecken und bei einer neuen Inbetriebnahme eingelesen. ■ Werden sie nach erfolgter Inbetriebnahme verändert, müssen die Funkmodule neu in Betrieb genommen werden (siehe Kapitel 9).
-
Seite 24: Montage Funkmodul Basis/Pro
8. Montage Funkmodul Basis/Pro Schritt Was ist zu tun? Sockel an der bei der Projektierung ermittelten Position montieren. Montage des Sockels siehe Montageanleitung Genius Hx ® Das Funkmodul entsprechend der Planung/Projektierung einstellen. Alle Funkmodule einer Linie müssen die gleiche Drehschaltereinstellung haben. •... - Seite 25 HINWEIS! Im spannungslosen Zustand (Funkmodul wird aus dem Melder entfernt), werden die Systemeinstellungen gelöscht und das Funkmodul muss neu eingelernt werden. Funkmodul aufstecken, direktes berühren der Bauteile vermeiden (ESD) Ausbruchstelle mit dem Daumen oder einer Zange ausbrechen...
-
Seite 26: Reichweitentest
9. Reichweitentest Die Linien I.0 und I.1 wurden speziell für die Reichweitenmessung konzipiert. Diese beiden Linien ermöglichen es, ohne zusätzliches Equip- ment, einen Reichweitentest durchzuführen. Der Reichweitentest wird mit ca. 70% der Sendeleistung durchgeführt. Die Linie I.0 gibt Rückmeldung über die Anzahl gefundener Rauchwarn- melder mit Funkmodul. - Seite 27 WARNUNG! ■ Über die Linien I.0 und I.1 werden keine Brandalarme oder Warnhinweise übertragen. ■ Nach dem Einstellen der jeweiligen Linie für den Betrieb muss eine Inbetriebnahme durchgeführt werden.
- Seite 28 9.1. Reichweitentest mit Rückmeldung - Linie I.0 Mit dieser Funktion lässt sich feststellen, wie viele Funkmodule in der Funk- reichweite eines Funkmoduls liegen. Für jeden Funk-Rauchwarnmelder (max. 9 Stück), welcher sich in Funkreichweite befindet, ertönt am auslösenden Melder ein akustisches Signal (ein Piep-Ton pro gefundenen Melder). Schritt Was ist zu tun? / Reaktion Linie der zu testenden Funkmodule auf I.0 stellen.
- Seite 29 9.2. Permanente Reichweitenmessung-Linie I.1 Mit der permanenten Reichweitenmessung lässt sich feststellen, wie weit ein Funkmodul von einem anderen Funkmodul entfernt sein kann, ohne den Funkkontakt zu verlieren (maximale Reichweitenermittlung mit zwei Funk- Rauchwarnmelder). Schritt Was ist zu tun? / Reaktion Linie der Beiden am Test teilnehmenden Funkmodule auf I.1 stellen.
-
Seite 30: Inbetriebnahme Funkmodule Basis/Pro
10. Inbetriebnahme Funkmodule Basis/Pro Folgende Prüfungen werden bei der Inbetriebnahme durchgeführt: ■ Alle funkvernetzten Rauchwarnmelder einer Linie werden auf Funk- erreichbarkeit getestet. ■ Die Rauchwarnmelder-Prüfung (der Selbsttest) wird automatisch durch- geführt. ■ Dem Funkmodul wird automatisch ein eindeutiger Identifikationscode (ID) vergeben. HINWEIS! Bei der Inbetriebnahme wird die Sendeleistung des Funkmodules auf ca. - Seite 31 HINWEIS! Wird ein bestehendes Funknetzwerk, um zusätzliche Funk- Rauchwarnmelder erweitert muss keine Inbetriebnahme durch- geführt werden! Siehe Kapitel 17 Funknetzwerk erweitern. Schritt Was ist zu tun? / Reaktion Am letzten zu montierenden Rauchwarnmelder mit Funkmodul die Bedientaste des Funkmodules für 5s betätigen, bis die LED permanent rot leuchtet. Anschließend den Melder in den Sockel eindrehen.
- Seite 32 Signalisierung bei der Inbetriebnahme/Instandhaltung: Signalisierung Ursache Maßnahmen Wiederholung des reduzierten Inbetriebnahme oder Linien- keine Selbsttesttons für 15 Minuten test wurde ausgelöst im Intervall von ca. 8 Sekunden Ein/mehrere Rauchwarn- Unterschiedliche Linien Einstellung ändern und melder mit Funkmodul geben eingestellt Inbetriebnahme nach keinen Selbsttestton wieder 2 Minuten erneut durchführen Unterschiedlicher...
-
Seite 33: Instandhaltung Funkmodule Basis/Pro
11. Instandhaltung Funkmodule Basis/Pro Um die Funktionssicherheit des Rauchwarnmelders mit Funkmodul zu gewährleisten, ist mindestens einmal jährlich eine Wartung gemäß DIN EN 14676 durchzuführen. Bei der Wartung werden die Funkmodule, die Sende- und Empfangsein- richtung der Funkmodule, die Schnittstelle und der Rauchwarnmelder selbst auf Funktion überprüft. -
Seite 34: Netzwerktest
HINWEIS! Die Funkmodule testen automatisch Ihre Empfangs- und Sende- vorrichtung. Dies reduziert den Aufwand der Instandhaltung um ein vielfaches, da der Test nur einmal ausgeführt werden muss. 11.2 Netzwerktest Beim Netzwerktest wird die Linie selbst und die mit dieser Linie verbun- denen Sammelalarmlinien geprüft. -
Seite 35: Einstellungen Funkmodul Pro
12. Einstellungen Funkmodul Pro In der nachfolgenden Tabelle sind die Funktionen aufgeführt, die sich über die DIP-Schalter des Funkmodul Pro ein-/ausschalten lassen: DIP-Schalter Funktion Warnhinweise unterdrücken (Meldungen wie „Batt.-Low“ oder Störungen von anderen Rauchwarn- meldern werden nicht signalisiert) Alarmunterdrückung (Brandalarme von anderen Rauchwarn meldern werden nicht signalisiert) Sammelalarm senden Sammelalarm empfangen Demontageerkennung/... -
Seite 36: Dip-Schalter 1 Beschreibung
Achtung! Einstellungen an den DIP-Schaltern müssen vor der Montage in den Rauchwarnmelder vorgenommen werden. Werden die Einstellungen nachträglich verändert, muss das Funkmodul aus dem Rauchwarnmelder entnommen werden. Funknetzwerk neu in Betrieb nehmen bzw. eine Erweiterung durchführen. 12.1. Warnhinweise unterdrücken (DIP 1) Warnhinweise sind z.B. - Seite 37 Achtung! ■ Wird die Signalisierung empfangener Warnhinweise/Alarme deaktiviert, so ist das Funkmodul nicht mehr VdS 3515 konform. ■ Es werden ausschließlich die empfangenen Warnhin- weise/Alarme unterdrückt, nicht die eigenen des Rauchwarn- melders bzw. des Funkmoduls. 12.3. Sammelalarm senden (DIP 3) DIP-Schalter 3 Beschreibung Eigene Alarme und Warnhinweise werden als Sammelalarm versendet.
- Seite 38 12.5. Demontageerkennung/Funkstreckenüberwachung (DIP 5) DIP-Schalter 5 Beschreibung Demontageerkennung und Funkstreckenüberwachung sind eingeschaltet. Demonatgeerkennung und Funkstreckenüberwachung sind aus geschaltet. 12.6. Sendeleistung reduzieren (DIP 6) DIP-Schalter 6 Beschreibung Sendeleistung: ca. 50 m im freien Feld (kein Mischbetrieb innerhalb der Linie) Sendeleistung: ca. 100 m im freien Feld (kein Mischbetrieb innerhalb der Linie) Achtung! Wird die Sendeleistung reduziert, ist das Funkmodul nicht mehr...
-
Seite 39: Sammelalarme
13. Sammelalarme Die Sammelalarmlinien H.0 bis H.2, H.4, H.5 und H.7 können als einzige Linien mit anderen Linien kommunizieren. Vorausgesetzt die DIP-Schalter 3 und 4 sind entsprechend eingestellt. Nachfolgend werden diese Meldungen, die über die eigene Linie hinausgehen, als Sammelalarm bezeichnet. Sammel alarme werden nur vom Funkmodul Pro gesendet und empfangen. -
Seite 40: Beispiele Für Die Repeaterfunktion Bei Sammelalarm
Beispiele für die Repeaterfunktion bei Sammelalarm: Telegramm Basis Telegramm Basis FM.Pro FM.Pro FM.Basis Linie A.0 Linie A.0 Linie H.0 Das Funkmodul Basis (A) sendet einen Alarm zu einem Funkmodul Pro (B) der selben Linie. Das Funkmodul Pro (B) der Linie A.0 repeated (verstärkt) das Signal. - Seite 41 13.1. Berechtigungstabelle Die folgende Tabelle veranschaulicht, welche Linien berechtigt sind, mit einander zu kommunizieren: n kann die Werte 0 bis 9 auf dem Drehschalter annehmen. keine Funktion X zeigt die möglichen Kombinationen keine Funktion keine Funktion keine Funktion Beispiel: Die Sammelalarmlinie H.0 kann Alarme mit den Linien A.0 bis A.9, B.0 bis B.9 und H.7 austauschen.
- Seite 42 Beispiel: Wohnung alarmiert Treppenhaus Sammelalarmlinie z.B. Treppenhaus Separate Linien pro Wohnung Der Funk-Rauchwarnmelder in Wohnung 6 detektiert einen Brand und sendet den Alarm an die Sammel- alarmlinie im Treppenhaus. Wohnung 1 Funkmodul Pro Wohnung 6 = Sammelalarm senden „Ein“ Wohnung 2 Wohnung 5 Funkmodule Pro im Treppenhaus = Sammelalarm empfangen „Ein“...
- Seite 43 Beispiel: Treppenhaus alarmiert alle Wohnungen Sammelalarmlinie z.B. Treppenhaus Separate Linien pro Wohnung Ein Funk-Rauchwarnmelder der Sammel alarmlinie detektiert einen Brand und sendet den Alarm an alle Wohnungen. Wohnung 1 Wohnung 6 Funkmodul Pro Wohnungen = Sammel alarm empfangen „Ein“ Wohnung 2 Wohnung 5 Funkmodule Pro im Treppenhaus = Sammelalarm senden „Ein“...
-
Seite 44: Quittierung Eines Sammelalarmes Bei Alarm
HINWEIS! Bei allen Funkmodulen die den Sammelalarm senden bzw. empfangen (signalisieren), muss der entsprechende DipSchalter auf „Ein“ gestellt werden. Quittierung eines Sammelalarmes bei Alarm: Wird ein Alarm in einer Sammelalarmlinie quittiert, gehen alle Funk-Rauchwarnmelder aus, bis auf den der Rauch detektiert hat. Wird der Melder quittiert, der den Alarm detektiert hat, gehen alle Funk-Rauchwarnmelder aus Besonderheit: Wird der Alarm in einer Linie quittiert, bleiben die Sammelalarmlinien in Alarm bis die Sammel-... -
Seite 45: Einstellmöglichkeiten Für Sammelalarm
13.2. Einstellmöglichkeiten für Sammelalarm Die Einstellungen der DIP-Schalter 3 und 4 bestimmen die Kommunikation zwischen den Funkmodulen unterschiedlicher Linien. Alarme und Warnhinweise werden nicht in andere Linien Sammelalarm senden DIP-Schalter 3 = Aus übertragen. Alarme und Warnhinweise von anderen Linien werden nicht Sammelalarm empfangen DIP-Schalter 4 = Aus empfangen und signalisiert. -
Seite 46: Demontageerkennung/Funkstreckenüberwachung
14. Demontageerkennung/Funkstreckenüberwachung Eine Signalisierung der Demonatgeerkennung und Funkstreckenüber- wachung wird durch die integrierte Echtzeituhr nachts zwischen 22 Uhr und 6 Uhr MEZ (Winterzeit) unterdrückt. Die beiden Funktionen werden ca. eine Stunde nach der Inbetriebnahme aktiv, da das System sich erst aktualisieren muss. In dieser Zeit werden die Seriennummern der einzelnen Funkmodule ausgetauscht. - Seite 47 14.1 Demontageerkennung: Schritt Was ist zu tun? / Reaktion Das Funkmodul sendet eine Demontagemeldung (lautlos), wenn der Rauchwarn- melder aus seinem Sockel entfernt wird. Signalisierung der Demontage erfolgt 15 bis 20 Minuten nach der Entnahme des Rauchwarnmelders aus dem Sockel, doppelter Piep Ton alle 48 Sekunden. Die Signalisierung erfolgt bei allen Funkmodulen gleicher Linie, ID und DipSchal- ter 5 „Ein“...
- Seite 48 14.2 Funkstreckenüberwachung Voraussetzungen: DIP-Schalter 5 ist „Ein“- geschaltet Schritt Was ist zu tun? / Reaktion Die Funkmodule gleicher Linie und ID überwachen sich einmal täglich gegenseitig. Wird bei der Funkstreckenüberwachung ein Funkmodul anhand seiner ID nicht im Funknetzwerk gefunden, wird der Wegfall signalisiert. Signalisierung erfolgt bei allen Rauchwarnmeldern mit Funkmodul, die Teil der Funkstreckenüberwachung sind.
-
Seite 49: Entfernen Eines Funkmoduls
15. Entfernen eines Funkmoduls Achtung! Wird ein Funkmodul aus dem Netzwerk entfernt, muss immer eine Neuinbetriebnahme erfolgen, um sicherzustellen, dass die anderen Funkteilnehmer sich noch gegenseitig erreichen. Schritt Was ist zu tun? / Reaktion Rauchwarnmelder aus dem Sockel drehen Ist die Demontageerkennung/Funkstreckenüberwachung eingeschaltet, den DIP-Schalter 5 innerhalb von 5 Minuten nach der Entnahme des Melders aus dem Sockel, auf „AUS“... -
Seite 50: Funknetzwerk Erweitern
Achtung! Wird ein Funkmodul aus einem Funknetzwerk entfernt, muss das restliche Funknetzwerk einer neuen Inbetriebnahme unterzogen werden, um sicherzustellen, dass die Funkstrecke zwischen den einzelnen Funk-Rauchwarnmelder noch besteht und eine Signalisierung der Funkstreckenüberwachung verhin- dert wird. 17. Funknetzwerk erweitern Soll ein bestehendes Funknetzwerk um einen oder mehrere Funk-Rauch- warnmelder erweitert werden, gehen Sie wie folgt vor: Schritt Was ist zu tun? / Reaktion Reichweitentest durchführen, falls notwendig... -
Seite 51: Statusmeldung Quittieren
18. Statusmeldung quittieren Eine Statusmeldung (z.B. „Batt.-Low“, Störung) kann über den Prüftaster am Rauchwarnmelder, der die Störung hat, quittiert werden. Die Störung ist für 24 Stunden aus und wird dann automatisch wiederholt. Wird die Störung an einem Rauchwarnmelder quittiert, der die Störung empfängt, gehen alle funkvernetzten Rauchwarnmelder aus. -
Seite 52: Brandalarm Quittieren
19. Brandalarm quittieren Der Rauchwarnmelder mit Funkmodul, welcher einen Brand detektiert hat, sendet nach 20 Sekunden diese Meldung in sein Funknetzwerk. Wird an diesem Rauchwarnmelder, vor Ablauf der 20 Sekunden die Prüftaste gedrückt, erfolgt keine Weiterleitung. Brandalarm am Rauchwarnmelder quittieren: Schritt Was ist zu tun? / Reaktion Prüftaster an einem hupenden Rauchwarnmelder betätigen. -
Seite 53: Demontageerkennung Und Funkstrecken Überwachung Quittieren
20. Demontageerkennung und Funkstrecken- überwachung quittieren Quittieren für 24 Stunden Schritt Was ist zu tun? / Reaktion Prüftaste an einem Rauchwarnmelder, der signalisiert (Doppel-Piep alle 48s) betätigen. Alle Rauchwarnmelder-Hupen werden für 24 Stunden quittiert, sofern die Funkstrecke in Ordnung ist. Ist die Funkstrecke zu einem RWM gestört muss dieser einzeln quittiert werden. - Seite 54 HINWEIS! Nach erfolgter Quittierung ist das System erneut einer Inbetrieb- nahme zu unterziehen. Durch den Wegfall eines Rauchwarnmelder mit Funkmodul kann das Funknetzwerk unterbrochen sein.
-
Seite 55: Betriebs- Und Warnsignale
21. Betriebs- und Warnsignale Der Rauchwarnmelder verfügt über eine interne Echtzeituhr, die es ihm ermöglicht, abhängig von der Tageszeit, unterschiedliche Betriebs- und Warnsignale zu signalisieren. Batterie: Die fest eingebaute Batterie des Rauchwarnmelders hat eine Lebensdauer von typisch 10 Jahren und ist wartungsfrei. Eine Signalisierung von „Batt.-Low“... -
Seite 56: Signalisierung Am Tag
21.2. Signalisierung am Tag Rauchwarnmelder Funkmodul Ursache Was ist zu tun? Hupe Betriebs LED LED Blinkt alle Betrieb, 48 Sekunden normale Funktion Kurzer Piep Blinkt alle „Batt.-Low“/ Rauchwarnmelder alle 48 s 8 Sekunden Störung Rauch- austauschen warnmelder Blinkt alle Störung Funkmodul tauschen 2 Sekunden Funkmodul... -
Seite 57: Signalisierung In Der Nacht
21.3. Signalisierung in der Nacht Rauchwarnmelder Funkmodul Ursache Was ist zu tun? Hupe Betriebs LED LED Blinkt alle Betrieb, normale 48 s gedimmt Funktion Blinkt alle 8 s Blinkt alle 2 s Störung Funkmodul Funkmodul tauschen Kurzer Piep Blinkt alle 8 s Störung Rauch- Rauchwarnmelder alle 48 s... -
Seite 58: Entsorgung
Sie leisten damit ein wesentlichen Beitrag zum Umwelt- schutz! Die Entsorgung über den Hausmüll ist untersagt. Die Kosten für die Entsorgung hat Hekatron durch das Abführen der EAR- Gebühr für sie übernommen. Das Funkmodul wird unter den strengen Kriterien des Qualitäts- und Umweltmanagementsystems gemäß... -
Seite 59: Garantie Und Gewährleistung
Bei Rücksendungen muss das Funkmodul aus dem Rauchwarnmelder ent- nommen werden und der Rauchwarnmelder muss aus dem Sockel gedreht sein. Hiermit erklärt die Hekatron Vertriebs GmbH, dass sich die Funkmodule Basis und Pro in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. -
Seite 60: Technische Daten
25. Technische Daten VdS Anerkennung VdS 3515/G-Nummer G210149 Batterielebensdauer typisch 10 Jahre bei Ø 28°C Versorgungsspannung 3,6 V DC Frequenzband SRD-Band Frequenzbereich 868.3 MHz Antennentyp PCB Antenne Reichweite min. 100 m freies Feld Sendeleistung 8 dBm / 6,3mW Betriebsumgebungstemperatur 0 °C bis +55 °C Lagertemperatur -10 °C bis +60 °C Umgebungsbedingte Feuchte... - Seite 61 HINWEIS! Die Standzeit von typisch 10 Jahren wird unter folgenden Bedingungen erreicht: ■ Das Funkmodul muss spätestens 2 Jahre nach Produktions- datum in den Genius Hx eingebaut werden ® ■ Das Funkmodul muss spätestens ein Jahr nach der Erst- inbetriebnahme des Genius Hx in den Rauchwarnmelder ®...
-
Seite 62: Bestelldaten
26. Bestelldaten Bezeichnung Bestellnummer Genius Hx-N Rauchwarnmelder Hekatron in neutraler Verpackung 31-5000002-01-xx Genius Hx-G Rauchwarnmelder Hekatron in gestalteter Verpackung 31-5000002-05-xx FM Basis Funkmodul Basis 31-5200001-01-xx FM Pro Funkmodul Pro 31-5200001-02-xx Plombenset Plombenset Genius H/Hx VE32 grau (32 Stück) 31-4100003-01-xx Klebepadset Klebepadset Genius H/Hx 10 (10 Stück) 31-4100001-01-xx Klebepadset Klebepadset Genius H/Hx 100 (100 Stück) - Seite 64 Hekatron Vertriebs GmbH Brühlmatten 9 D-79295 Sulzburg Telefon 07634 500 - 264 07634 500 - 323 Ein Unternehmen der rs-info@hekatron.de Securitas Gruppe Schweiz www.hekatron.de...
