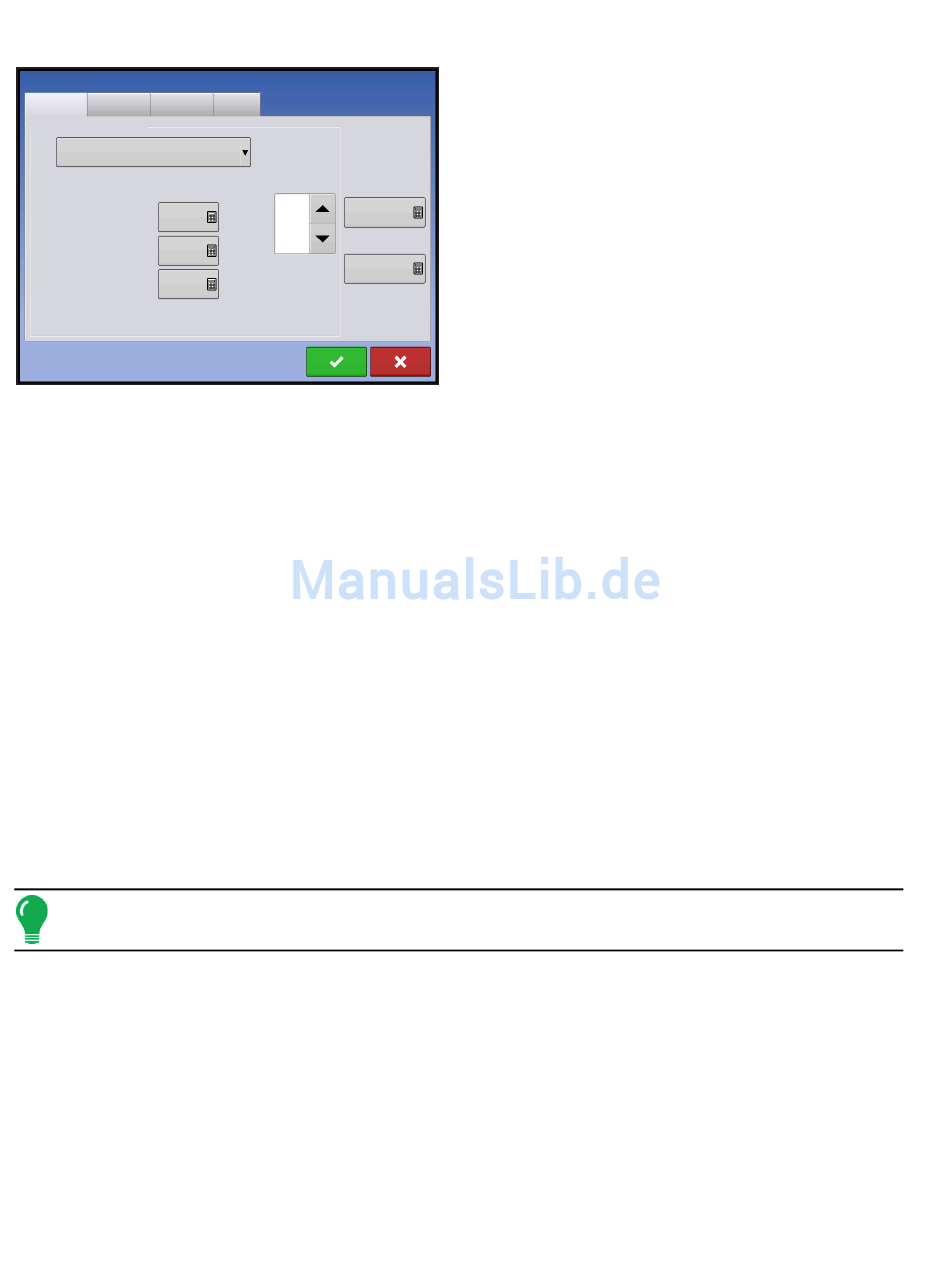

Streifensaatsteuerung: PWM-Steuerventil

Streifensaatsteuerung
Kanal 2
Kanal 1 Kanal 3
Steuerventilkonfiguration
PWM
PWM-Frequenz
100
PWM-Verstärkung 100
30
Nulldurchsatz-Offset
vom PWM-Ventil zu erzeugen. Ein zu hoher Null-U/min-Offset kann dazu führen, dass das Fördergerät
nicht richtig abgeschaltet wird. Schlagen Sie empfohlene Einstellungen in der Dokumentation des PWM-
Ventil-Herstellers nach. Die Standardeinstellung ist 30.
• Zulässiger Fehler
Legt den Fehlerprozentsatz fest, der zulässig ist, bevor das Produktsteuerungssystem Änderungen an der
Durchflussmenge vornimmt. 2 % bis 3 % entsprechen normalen Totzoneneinstellungen.
- Ein zu geringer Einstellungswert kann dazu führen, dass das Produktsteuerungssystem ständig unter
der Zielausbringungsmenge bleibt.
- Eine zu hohe Einstellung verursacht eine zu intensive Produktausbringung.
• Wellengeschwindigkeitkalibrierung
Die Kalibrierungsnummer repräsentiert die Impulse, die einer Umdrehung des Mengensteuerung-
Messsystems entspricht.
• Maximale Messgeschwindigkeit
Diese Einstellung legt die maximale Umdrehungsanzahl pro Minute der Messwelle fest, welche die
Produktförderung zum Ausbringungspunkt steuert. Diese Einstellung wird beim Steuern eines Granulat-
Furchenwerkzeugs verwendet.

Linearaktuator-/Kupplungseinstellungen

Hinweis: Wenn eine Linearaktuatorsteuerung eingesetzt wird, muss die Steuerventilkonfiguration aller drei
Kanäle identisch eingestellt werden.
308
Zusatz
Zulässiger
Wellengeschwindigkeits-
Fehler
kalibrierung
180 Imp./U
2 %
Maximale Mess-
geschwindigkeit
100 U/min
• PWM-Frequenz
Die Frequenz, mit der das PWM-Steuerventil getaktet
wird. Einstellungen erhalten Sie vom Hersteller des
Ventils. Der typische Einstellungsbereich liegt bei 100 –
125 Hz. Die Standardeinstellung ist 100.
• PWM-Verstärkung
Legt fest, wie aggressiv das Steuerventil auf
Mengenänderungen reagiert. Je höher der Wert, desto
aggressiver reagiert das System. Die
Standardeinstellung ist 100.
• Nulldurchsatz-Offset
Repräsentiert das maximale zum Steuerventil
gesendete Tastverhältnis ohne jeglichen Hydraulikfluss
Firmware-Version 5.2
