Muxbus-Sensorerkennung

Nach der ersten Konfiguration des KINZE-Sägerätmonitors schließen Sie die Muxbus-Sensorerkennung
ab. Dadurch kann der Muxbus sämtliche Sensoren des Sägerätes erkennen. Damit das Display die
richtigen Sägerätmonitorinformationen anzeigen kann, führen Sie die Erkennung für jeden einzelnen
Muxbus-Sensor aus.
Hinweis: Achten Sie darauf, dass sämtliche Sensoren getrennt sind, bevor Sie mit der Aktion beginnen. Falls
Sensoren angeschlossen bleiben, wird die Muxbus-Erkennung abgebrochen. Falls dies geschieht, trennen
Sie sämtliche Sensoren und beginnen noch einmal von vorn.
1. Zum Starten der Muxbus-Sensorerkennung legen Sie zunächst sämtliche erforderlichen Einstellungen
im Pflanzerkonfiguration-Bildschirm fest und drücken anschließend
diesen Einstellungen finden Sie unter
Hinweis: Die Muxbus-Erkennung startet nur, wenn die Sensorkonfiguration geändert wurde.
2. Trennen Sie sämtliche Sägerätsensoren vom Kabelbaum des Sägerätes
Vergewissern Sie sich, dass sämtliche Sägerätsensoren vom Kabelbaum getrennt wurden.
3. Muxbus-Erkennung übernehmen
Ein Bildschirm informiert Sie darüber, dass Ihre Konfiguration geändert wurde und eine Muxbus-Erkennung
erforderlich ist. Nachdem sämtliche Sensoren getrennt wurden, drücken Sie
geändert-Bildschirm. Anschließend beginnt die Muxbus-Erkennung.
4. Einzelne Reihengeräte erkennen
Sensorerkennung
Installieren Sie Muxbus-Sensoren in folgender
Reihenfolge:
1. Heckreihensaatsensoren von links nach
rechts.
2. Frontreihensaatsensoren von links nach
rechts.
3. Sektionstransmissionssensoren von links
nach rechts.
4. Bodengeschwindigkeitssensor.
5. Zusatzsensoren in folgender Reihenfolge:
a. SDS-Sensoren
b. EdgeVac-Sensoren
c. Pneumatischer Abwärtsdruck
214
„KINZE-Sensorkonfiguration" auf Seite 213
Element Status
Reihe 1 OK
Reihe 2 OK
Reihe 3 OK
Reihe 4 OK
Reihe 5 OK
Reihe 6 OK
Reihe 7 OK
Reihe 8 <Anschließen>
Verbinden Sie die einzelnen Sensorstecker mit dem
Muxbus-Kabelbaum am Sägerät (von links nach
rechts). Folgen Sie den Hinweisen auf dem
Bildschirm.

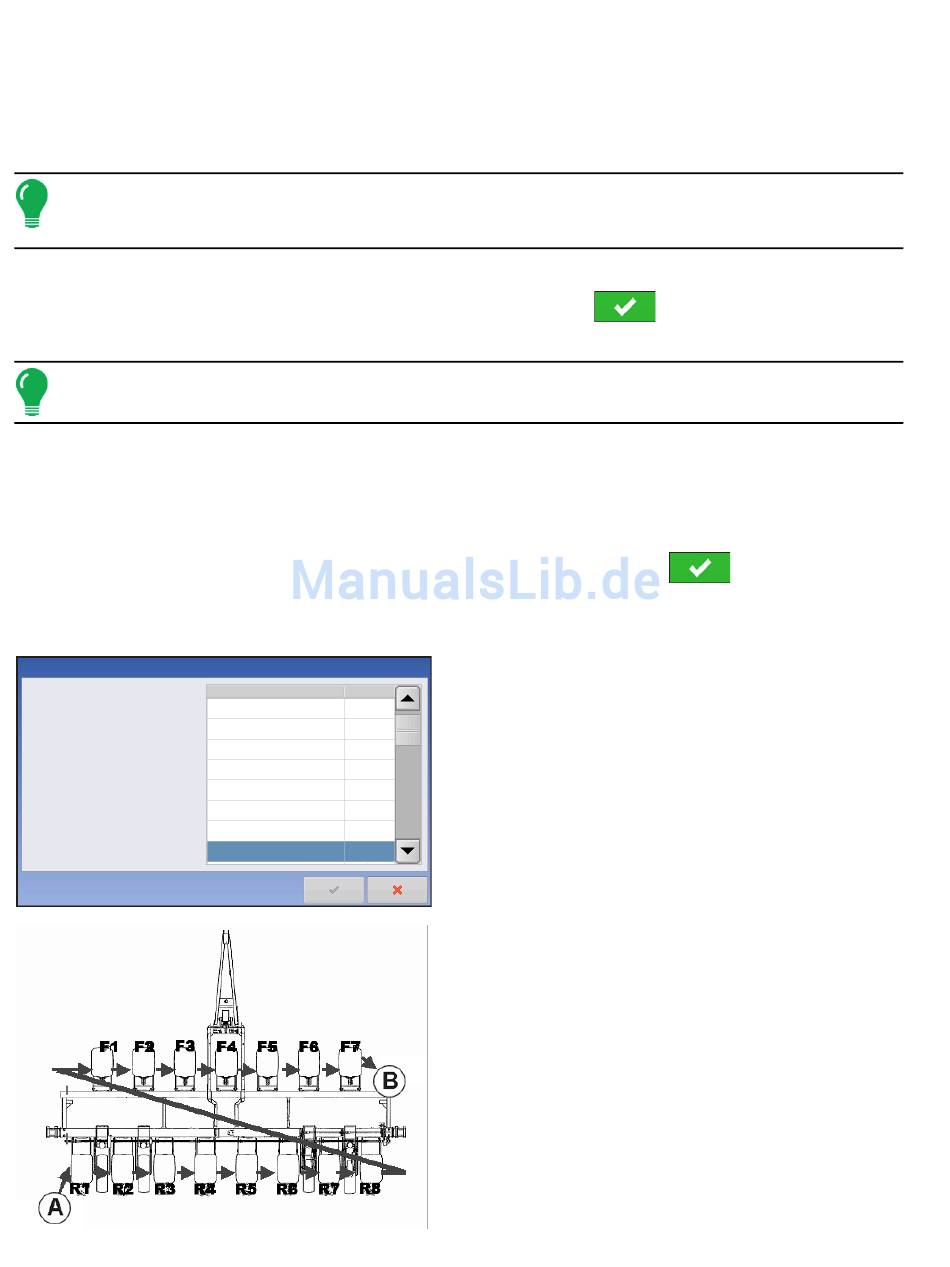

Muxbus-Sensorinstallationsreihenfolge
Installieren Sie die Muxbus-Sensoren in folgender
Reihenfolge:
• Heckreihensaatsensoren von links nach rechts.
• Frontreihensaatsensoren von links nach rechts.
- Wie dargestellt: Von (A) nach (B).
• Sektionstransmissionssensoren von links nach rechts.
• Bodengeschwindigkeitssensor.
• Zusatzsensoren in folgender Reihenfolge:
- a. SDS-Sensoren.
- b. EdgeVac-Sensoren.
. Weitere Informationen zu
.
im Konfiguration
Firmware-Version 5.2
