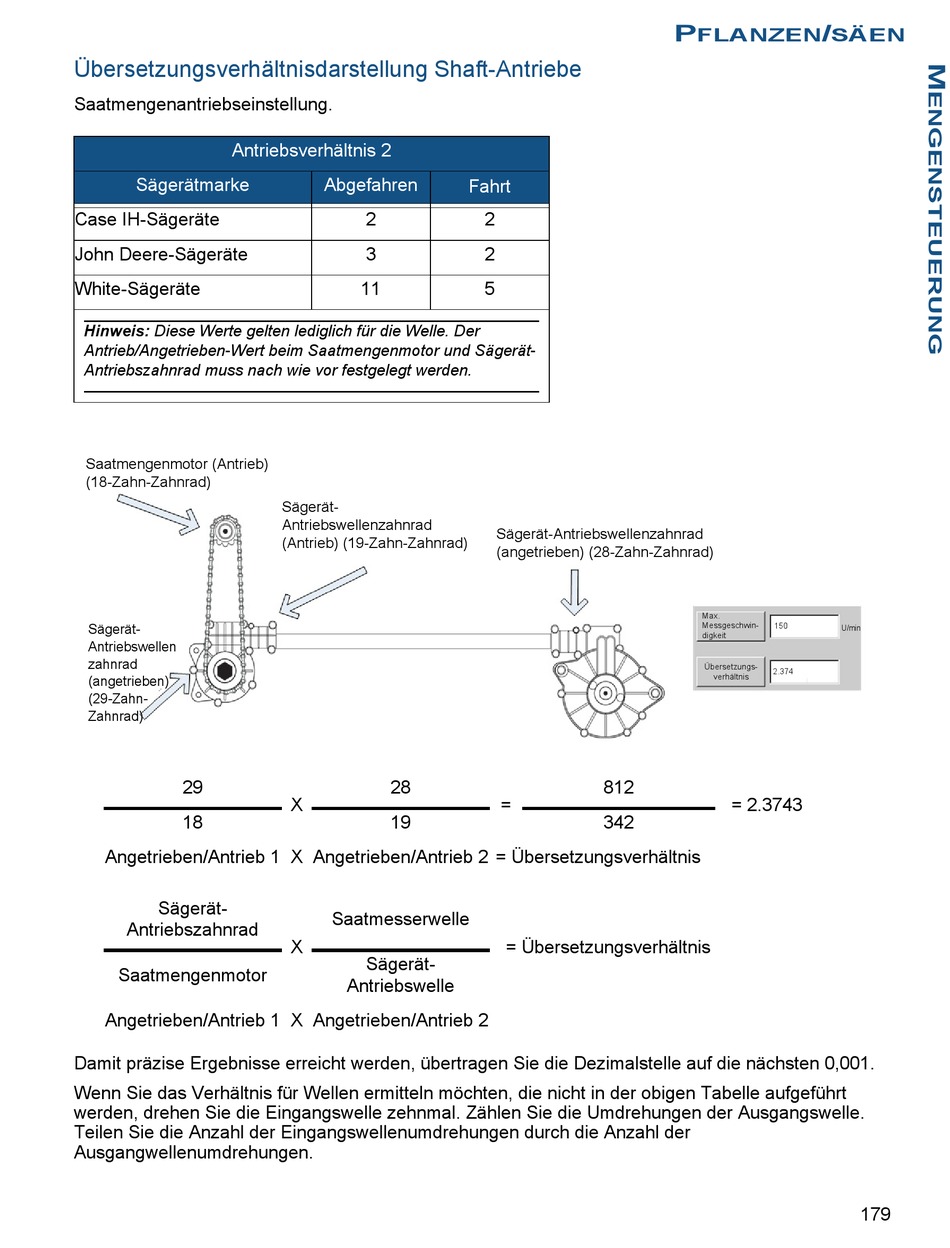

Übersetzungsverhältnisdarstellung Shaft-Antriebe
Saatmengenantriebseinstellung.
Antriebsverhältnis 2
Sägerätmarke
Case IH-Sägeräte
John Deere-Sägeräte
White-Sägeräte
Hinweis: Diese Werte gelten lediglich für die Welle. Der
Antrieb/Angetrieben-Wert beim Saatmengenmotor und Sägerät-
Antriebszahnrad muss nach wie vor festgelegt werden.
Saatmengenmotor (Antrieb)
(18-Zahn-Zahnrad)
Sägerät-
Antriebswellen
zahnrad
(angetrieben)
(29-Zahn-
Zahnrad)
29
18
Angetrieben/Antrieb 1 X Angetrieben/Antrieb 2 = Übersetzungsverhältnis
Sägerät-
Antriebszahnrad
Saatmengenmotor
Angetrieben/Antrieb 1 X Angetrieben/Antrieb 2
Damit präzise Ergebnisse erreicht werden, übertragen Sie die Dezimalstelle auf die nächsten 0,001.
Wenn Sie das Verhältnis für Wellen ermitteln möchten, die nicht in der obigen Tabelle aufgeführt
werden, drehen Sie die Eingangswelle zehnmal. Zählen Sie die Umdrehungen der Ausgangswelle.
Teilen Sie die Anzahl der Eingangswellenumdrehungen durch die Anzahl der
Ausgangwellenumdrehungen.
Abgefahren
2
3
11
Sägerät-
Antriebswellenzahnrad
(Antrieb) (19-Zahn-Zahnrad)
28
X
19
Saatmesserwelle
X
Sägerät-
Antriebswelle
Fahrt
2
2
5
Sägerät-Antriebswellenzahnrad
(angetrieben) (28-Zahn-Zahnrad)
812
=
342
= Übersetzungsverhältnis
P /
FLANZEN SÄEN
Max.
Messgeschwin-
150
U/min
digkeit
Übersetzungs-
2.374
verhältnis
= 2.3743
