K
ONFIGURATION AUSFÜHREN

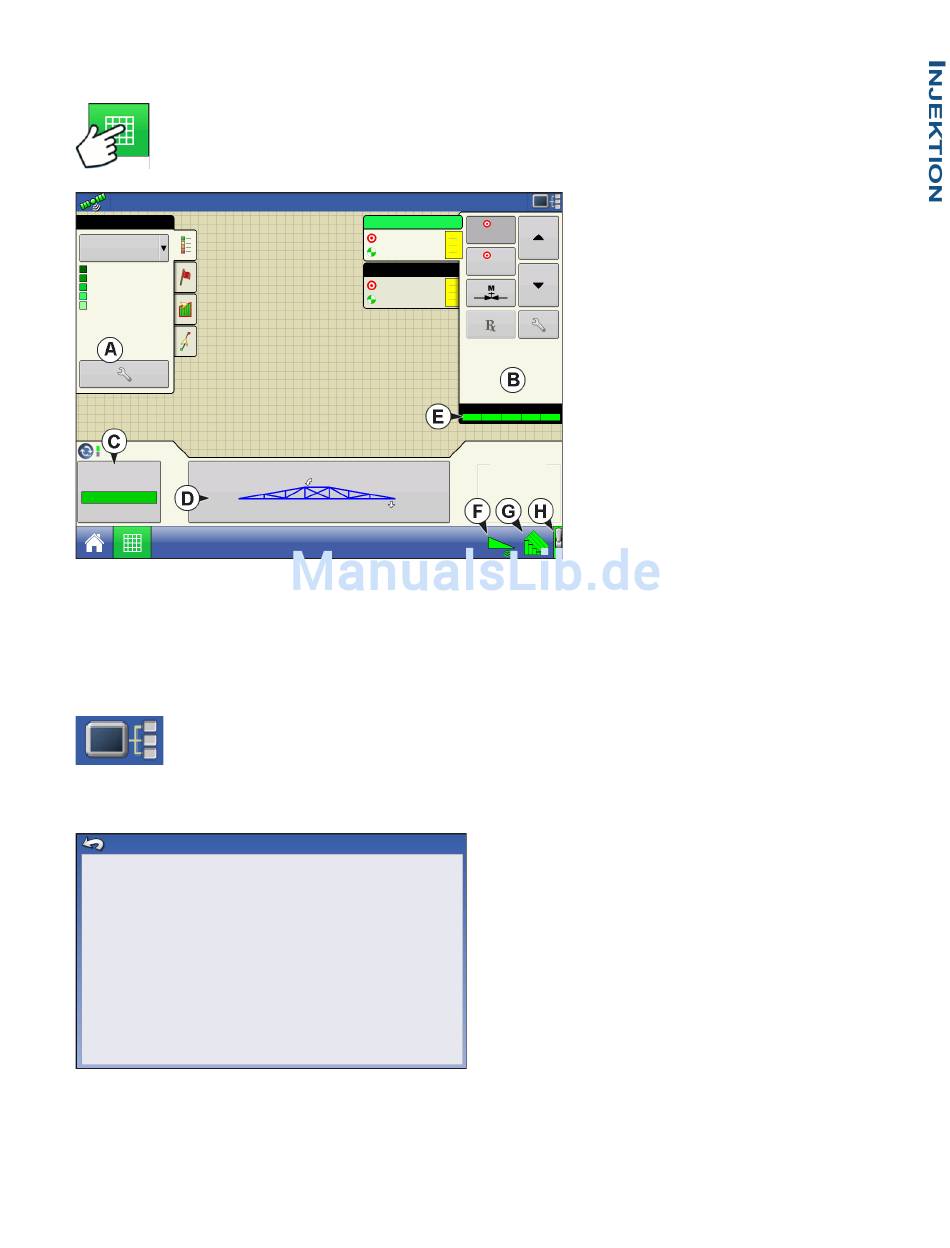

Nachdem eine Konfiguration abgeschlossen wurde, erscheint die Kartenansicht-Schaltfläche
im unteren Teil des Startbildschirms. Zum Anzeigen des Kartenbildschirms drücken Sie die
Kartenansicht-Schaltfläche. Die nachstehende Karte wird mit Detail-Zoom angezeigt.
0.49
ac
Menge
205 +
185 - 205
165 - 185
145 - 165
0 - 145
Injektion
Modus: Frucht
1
1
12,0
• Injektionssteuerung-Schaltfläche (C)
Die Anzahl der Direktinjektion-Controller wird in der Injektionssteuerung-Schaltfläche angezeigt. Diese
Schaltfläche färbt sich bei Durchflusserkennung bei jedem Injektionsmodul grün. Drücken Sie die
Injektionssteuerung-Schaltfläche zum Vorfüllen und Mischen der Injektionspumpe.
I
NJEKTIONSDIAGNOSE
Der Injektionsdiagnose-Bildschirm liefert Sensoren-Rohwerte und zur Überprüfung der
Pumpenausgabe. Zum Aufrufen des Injektionsdiagnose-Bildschirms drücken Sie die
Geräteinformationen-Schaltfläche . Im Geräte-Bildschirm markieren Sie das Element AL-
Direktinjektion, anschließend drücken Sie die Diagnose-Schaltfläche. Der Injektionsdiagnose-Bildschirm
erscheint. Zusätzlich zu Controllername und Seriennummer finden Sie folgende Angaben:
Injektionsdiagnose
Controllername
Seriennummer
Digitale Pumpengeschwindigkeit (Hz)
Analoge Pumpengeschwindigkeit (V)
Durchflussmonitor (Hz)
Durchfluss/Geschwindigkeitssensorverhältnis
Das Verhältnis, das vom System zur Kalibrierung abgeleitet wurde.
30 % UAN
15.00
15.00
N
5,000
5,000
Zielhöhe: 12 in
Empfindlichkeit: 5
12,0
15,5
50 F
Di
2008850060
67.0
7.2
9.9
0.0
5.0
mph
1
• (A) Kartierung-Werkzeuge
gal/ac
15
2
• (B) Produktsteuerung-Werkzeuge
10
lb/ac
• (C) Injektionssteuerung-Schaltfläche
• (D) NORAC UC5-
Gestängehöhenführungsoptionen-
Durchfluss:
12,0 gal/Min
Schaltfläche
Behälter:
793 gal
• (E) Sektion-Indikatoren
• (F) NORAC UC5-koppeln-Schaltfläche
• (G) AutoSwath
Druck (PSI)
• (H) Hauptschalterstatus (ein)
Haupt:
37
Agitation:
45
• Digitale Pumpengeschwindigkeit
Zeigt Volumeninformationen in Hz.
• Analoge Pumpengeschwindigkeit
Zeigt je nach Pumpengeschwindigkeit variierende
Spannungen.
• Durchflussmonitor
Zeigt Informationen zum Durchfluss bei jedem
Kolbenhub.
• Durchfluss/Geschwindigkeitssensorverhältnis
