E/A-Erweiterung 901-20; Schaltplan - Assa Abloy 720-40 Installationsanleitung

E/A-Erweiterung
901-20
Das.Fluchttürsteuergerät.720‑40.kann.für.die.Umsetzung.weiterer.Schaltvor-
gänge.mit.der.E/A-Erweiterung.901‑20.erweitert.werden .

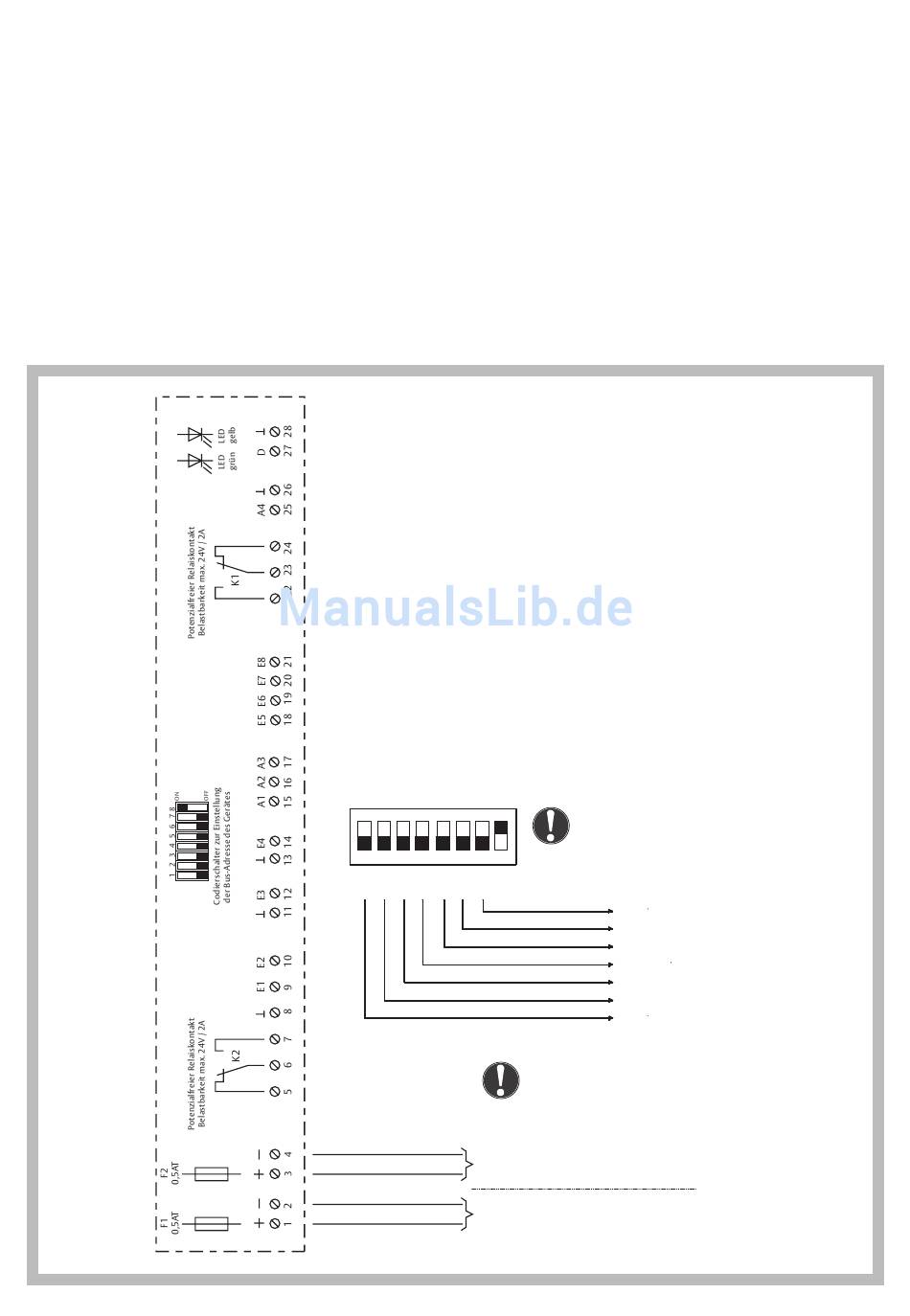

Schaltplan

E1-E8
A1-A4
K1
K2
ON
1
2
0
Spannungsversorgung
= Eingänge / Signal = Low Active (0V)
= Ausgänge - Open Collector / Masse schaltend (0V)
(Spannungsabfall beachten!)
= Potenzialfreier Relaisausgang
Belastbarkeit max. 24V / 2A (ohmsche Last)
= Potenzialfreier Relaisausgang
Belastbarkeit: max. 24V / 2A (ohmsche Last)
2 3 4 5 6 7 8
Schalter 8 muss
in Stellung ON stehen.
2 2 2 2 2 2
5
1 2 3 4 6
Hinweis:
Es darf nur eine Stromversor-
gung angeschlossen werden
12 V-Akku oder 12 V DC, geregelt
12 V DC ±10 %, Restwelligkeit max. 50 %
12 V AC ±10 %
Nur an Klemme 1 und 2: 24 V DC, geregelt
64
32
16
8
4
2
1
21
