Softkey-Funktion (Funktionssteuerung)
Menüauswahl: Parametrierung/Systemsteuerung/Matrix Funktionssteuerung

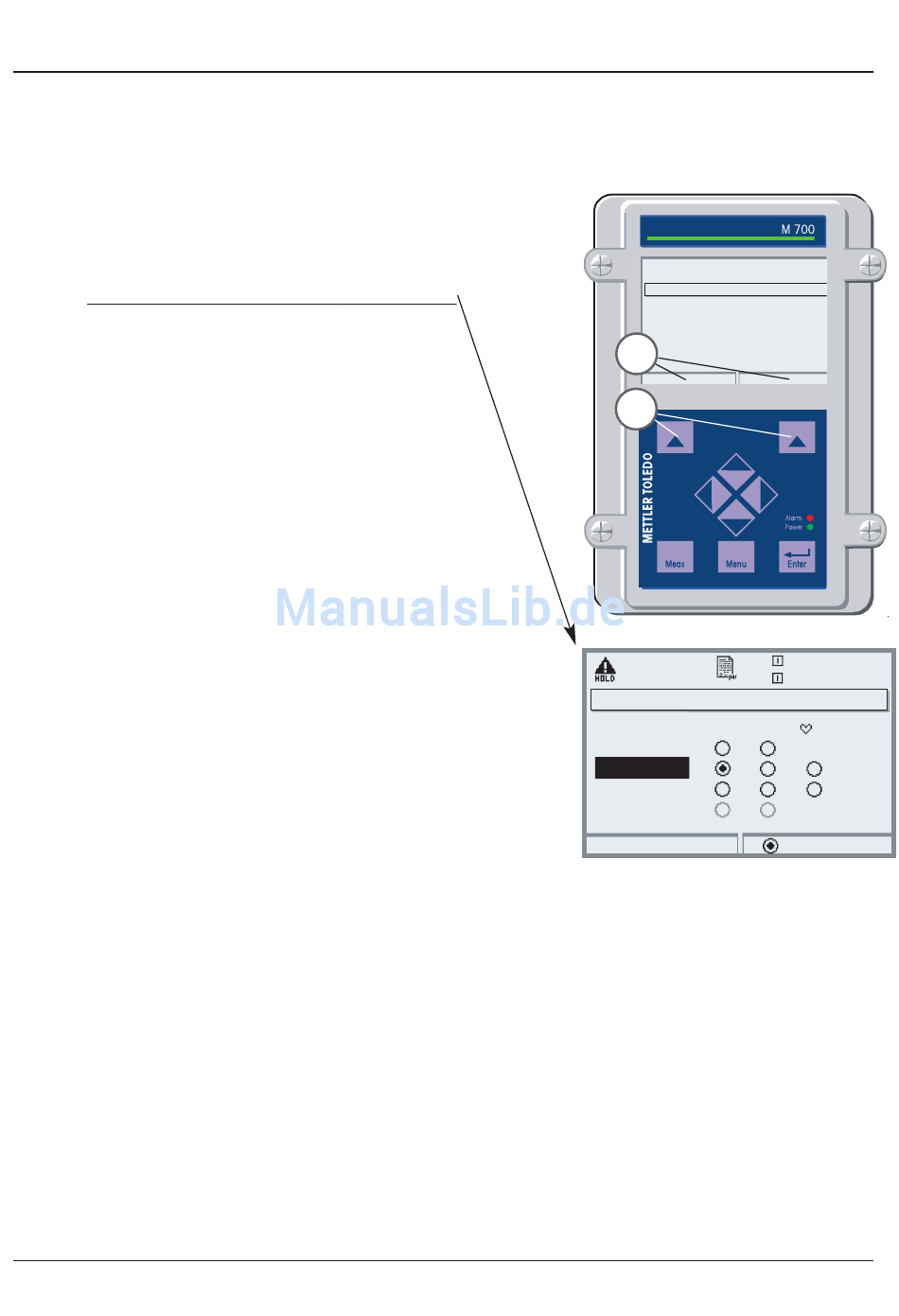

Im Meßmodus können die Softkeys (1)
zum Steuern von Funktionen verwendet
werden. Die eindeutige Zuordnung erfolgt
in der Matrix Funktionssteuerung (Abb.)
(Parametrierung/Systemsteuerung).
Softkeys, die keiner Funktionssteuerung
zugewiesen wurden, dienen automatisch
zur Selektion der Nebenanzeigen.
Nebenanzeige (2)
Die Anzeige zusätzlicher Werte im
Meßmodus durch Druck auf den zugeord-
neten Softkey. Immer aktiv.
Zur Verfügung stehen die von den
Modulen (und Calculation Blocks) gelie-
ferten Meßgrößen, zusätzlich Datum und
Uhrzeit.
Favoriten-Menü
Ausgewählte Diagnosefunktionen können
aus dem Meßmodus heraus sofort über
einen Softkey abgerufen werden. Die
Auswahl von Favoriten wird auf der fol-
genden Seite (S. 37) erklärt.
Weitere Funktionen, die über die Softkeys
steuerbar sind:
• Parametersatz
• KI-Recorder
36
2
1
Matrix Funktionssteuerung (Spezialist)
ParSet KI-Rec
Eingang OK2
Softkey links
Softkey rechts
Profibus DO 2
Zurück
Beispiel:
Auswahl "Parametersatz" mit dem
zugeordneten "Softkey links"
Softkey-Funktion einstellen:
Mit Hilfe der Pfeiltasten gewünschte
Funktion wählen,
mit Softkey "Verbinden"
markieren und mit enter
bestätigen.
Funktion freigeben:
Mittels Softkey "Trennen",
mit enter bestätigen.
7.00 pH
25.6 °C
Fav Unical
–
–
–
–
–
–
Verbinden
M 700(X)
