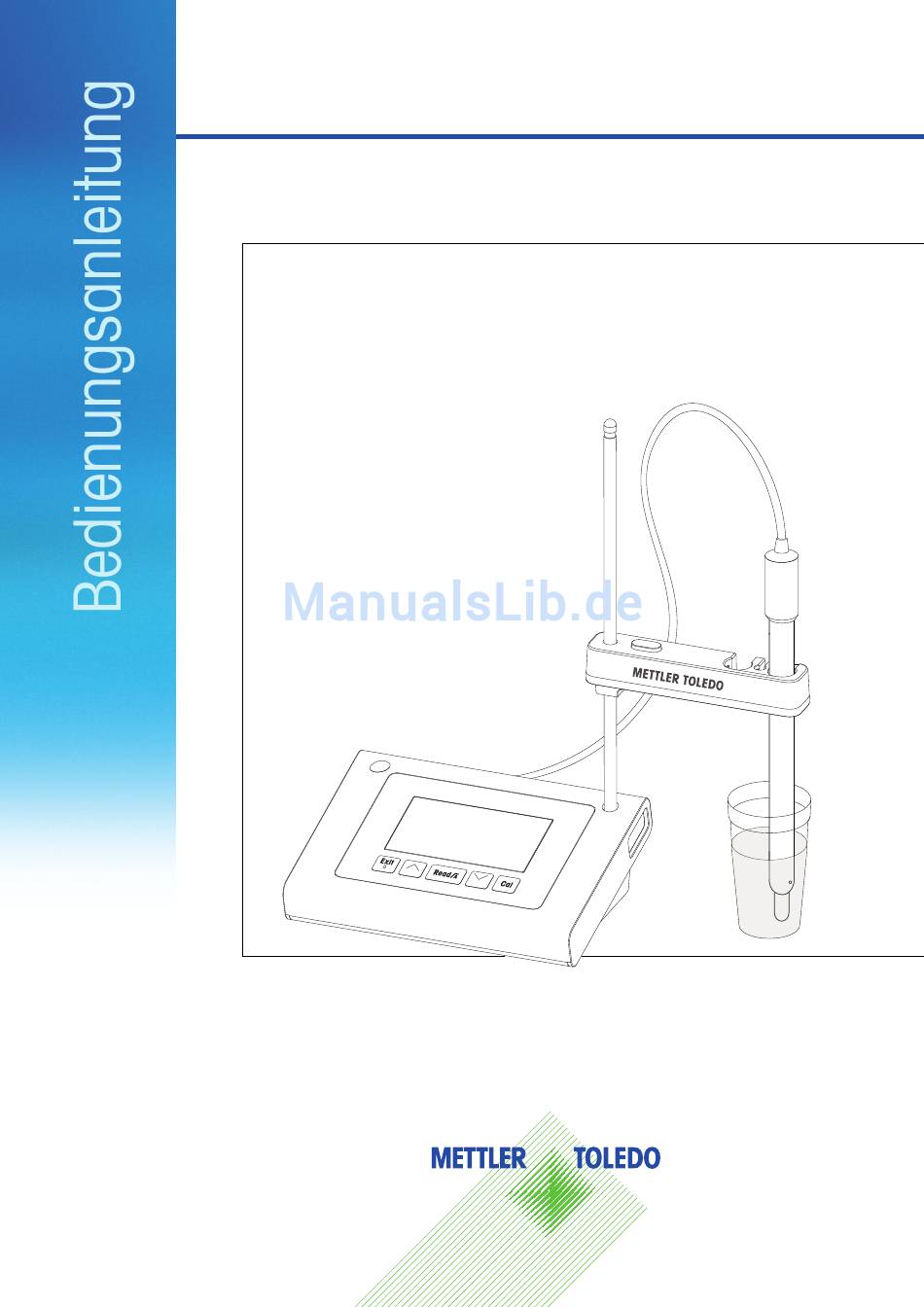

- Seite 1 FiveEasy™ FiveEasy Plus™ Leitfähigkeitsmessgerät F30, FP30...
-
Seite 3: Inhaltsverzeichnis
21 5.5.2 Drucken nach einer Messung/Kalibrierung 21 5.5.3 Aus dem Speicher drucken 21 Datenübertragung an PC (nur FP30) 21 Selbstdiagnose 22 Zurücksetzen auf Werkseinstellungen 22 6 Wartung 23 Reinigung des Gehäuses 23 Fehlermeldungen 23 Entsorgung 23 FiveEasy™ FiveEasy Plus™ Inhaltsverzeichnis... - Seite 4 7 Produktportfolio 24 8 Zubehör 25 9 Technische Daten F30 26 10 Technische Daten FP30 27 11 Anhang 29 Inhaltsverzeichnis FiveEasy™ FiveEasy Plus™...
-
Seite 5: Einführung
FiveEasy™ und FiveEasyPlus™ Tischmessgeräten für pH- und Leitfähigkeitsmessungen möchten wir Ihre Messverfahren und Ihre Arbeitsabläufe vereinfachen. FiveEasy™ und FiveEasy Plus™ sind weit mehr als nur eine Serie von Tischmessgeräten mit hervorragen- dem Preis-Leistungs-Verhältnis. Die Messgeräte bieten zusätzlich eine Vielzahl benutzerfreundlicher Funktio- nen, darunter: •... -
Seite 6: Sicherheitsmassnahmen
Gefahren entstehen. Öffnen Sie das Gehäuse des Geräts nicht: Es enthält keine Teile, die durch den Anwender gewartet, repariert oder ausgetauscht werden können. Wenden Sie sich bei Problemen bitte an die für Sie zuständige Vertretung von METTLER TOLEDO. Bestimmungsgemässe Verwendung Dieses Instrument wurde für verschiedene Anwendungen in unterschiedlichen Bereichen... - Seite 7 Bei der Arbeit mit brennbaren Lösemitteln und Chemikalien müssen alle relevanten Sicher- heitsmassnahmen beachtet werden. a) Halten Sie alle Zündquellen vom Arbeitsplatz fern. b) Beachten Sie bei der Arbeit mit Chemikalien und Lösemitteln die Anweisungen des Herstellers und die allgemeinen Sicherheitsbestimmungen des Labors. FiveEasy™ FiveEasy Plus™ Sicherheitsmassnahmen...
-
Seite 8: Aufbau Und Funktion
Linke Einbauposition für Sensorhalter Taste für Höhenverstellung Tastatur Stativstange (Höhenverstellung) Anzeige Anschluss-Board Gehäuse DC-Anschluss Sensorhalter Aufbewahrungsfach für Stativstange 3.2 Anschlüsse am Instrument FP30 Mini-DIN-Anschluss, Eingang Leitfähigkeitssi- USB-B-Schnittstelle für PC gnal RS232-Schnittstelle für Drucker DC-Buchse für Netzanschluss Aufbau und Funktion FiveEasy™ FiveEasy Plus™... -
Seite 9: Tastatur F30
• Starten oder End- • Automatischen • Einstellung punktmessung Endpunkt ein-/ bestätigen ausschalten Modus • Messmodus • Wert bei der Ein- ändern (Leitfähig- stellung verrin- keit und TDS) gern Kalibrierung • Kalibrierung star- • Kalibrierdaten abrufen FiveEasy™ FiveEasy Plus™ Aufbau und Funktion... -
Seite 10: Tastatur Fp30
Modus/Setup • Messmodus • Setup-Modus ein- • Wert bei der Ein- ändern (Leitfähig- stellen stellung verrin- keit, TDS und gern Salinität) • Im Speicher nach unten blättern Kalibrierung • Kalibrierung star- • Kalibrierdaten abrufen Aufbau und Funktion FiveEasy™ FiveEasy Plus™... -
Seite 11: Anzeige Und Symbole F30
Derzeit verwendete Messeinheit µS/cm / mg/L Temperaturinformationen MTC/ATC MTC (manuelle Temperaturerfassung) ATC (automatische Temperaturerfassung) Fehlercode Setup-Modus Messmodus Kalibriermodus: Zeigt den Kalibriermodus an und erscheint immer, wenn Sie eine Kalibrie- rung durchführen oder die Kalibrierdaten überprüfen. Referenztemperatur FiveEasy™ FiveEasy Plus™ Aufbau und Funktion... -
Seite 12: Anzeige Und Symbole Fp30
MTC/ATC MTC (manuelle Temperaturerfassung) ATC (automatische Temperaturerfassung) Fehlercode USB-Verbindung für PC Datenübertragung aktiviert Setup-Modus Messmodus Kalibriermodus: Zeigt den Kalibriermodus an und erscheint immer, wenn Sie eine Kalibrie- rung durchführen oder die Kalibrierdaten überprüfen. Referenztemperatur Aufbau und Funktion FiveEasy™ FiveEasy Plus™... -
Seite 13: Setup-Menünavigation
Mit dem Leitfähigkeitsmessgerät können Sie die folgenden Parameter einer Probe messen: • Leitfähigkeit (µS/cm und mS/cm) • TDS (mg/L und g/L) • Salinität (psu), nur bei FiveEasy Plus Zur Änderung des Messmodus drücken Sie Mode. FiveEasy™ FiveEasy Plus™ Aufbau und Funktion... -
Seite 14: Inbetriebnahme
4 Inbetriebnahme 4.1 Lieferumfang FiveEasy™ F30-Instrument zur Leitfähigkeits-/TDS-Messung FiveEasy Plus™ FP30-Instrument zur Leitfähigkeits-/TDS-/Salinitätsmessung Netzteil CD-ROM mit der Bedienungsanleitung 4.2 Anbringen des Sensorhalters 4.3 Anschliessen des Netzteils Im Lieferumfang des Instruments ist ein Universal-Netzadapter enthalten. Der Netzadapter eignet sich für Lei- tungsspannungen zwischen 100 und 240 V und 50/60 Hz. -
Seite 15: Anschliessen Der Sensoren
4.5 Ein- und Ausschalten des Instruments 1 Drücken Sie die Taste , um das Instrument einzuschalten. ð Alle segmentierten Digitalziffern und Symbole werden für zwei Sekunden angezeigt. Anschliessend wird die installierte Softwareversion (z. B. 1.00) angezeigt und das Instrument ist einsatzbereit. FiveEasy™ FiveEasy Plus™ Inbetriebnahme... - Seite 16 2 Drücken Sie die Taste für drei Sekunden und lassen Sie diese dann los, um das Instrument auszu- schalten. Inbetriebnahme FiveEasy™ FiveEasy Plus™...
-
Seite 17: Bedienung Des Instruments
5 Bedienung des Instruments 5.1 Allgemeine Einstellungen 5.1.1 Endpunktformate FiveEasy und FiveEasy Plus bieten zwei verschiedene Endpunktformate: automatisch und manuell. Hal- ten Sie Read gedrückt, um zwischen dem automatischen und dem manuellen Endpunktmodus wechseln. Automatischer Endpunkt Mit dem automatischen Endpunkt wird die Messung automatisch beendet, sobald das Eingangssignal stabil ist. -
Seite 18: Referenztemperatur
5.1.7 Temperatureinheit (nur bei FP30) § Nach Bestätigen der TDS-Einstellung blinkt die Temperatureinheit. 1 Wählen Sie über die Temperatureinheit (°C oder °F) aus. 2 Drücken Sie Read, um die Auswahl zu bestätigen und zur Messanzeige zurückzukehren. Bedienung des Instruments FiveEasy™ FiveEasy Plus™... -
Seite 19: Durchführen Einer Kalibrierung
1 Drücken Sie Cal und die Standardzellkonstante blinkt in der Anzeige. 2 Erhöhen oder senken Sie den Wert der Zellkonstante durch Drücken von bzw. 3 Mit der Taste Read bestätigen Sie den gewählten Wert. FiveEasy™ FiveEasy Plus™ Bedienung des Instruments... -
Seite 20: Durchführen Einer Messung
5.3.4 Durchführen einer Salinitätsmessung (nur bei FP30) § An das Instrument ist ein Sensor angeschlossen. § Überprüfen Sie, ob der Salinitätsmodus ausgewählt ist. Fahren Sie entsprechend der Schritte 1 und 2 im Abschnitt Durchführen einer Leitfähigkeitsmessung [} 20] fort. Bedienung des Instruments FiveEasy™ FiveEasy Plus™... -
Seite 21: Verwenden Des Speichers (Nur Bei Fp30)
Mit der LabX direct pH PC-Software können die Messdaten nach jeder Endpunktmessung oder Kalibrierung an einen PC übertragen werden. Um die momentan angezeigten Speicherdaten an den PC zu übertragen, drücken und halten Sie RCL. FiveEasy™ FiveEasy Plus™ Bedienung des Instruments... -
Seite 22: Selbstdiagnose
1 Halten Sie Read, Cal und Exit gleichzeitig für 2 Sekunden gedrückt. ð RST wird angezeigt. 2 Drücken Sie Read. 3 Drücken Sie Exit. ð Das Instrument schaltet sich ab. ð Alle Einstellungen werden zurückgesetzt. Bedienung des Instruments FiveEasy™ FiveEasy Plus™... -
Seite 23: Wartung
Behörde oder den Händler, bei dem Sie dieses Gerät erworben haben. Bei Weitergabe dieses Gerätes (z. B. für private oder gewerbliche/industrielle Weiternutzung) ist diese Bestimmung sinngemäss weiterzugeben. Vielen Dank für Ihren Beitrag zum Schutz der Umwelt. FiveEasy™ FiveEasy Plus™ Wartung... -
Seite 24: Produktportfolio
7 Produktportfolio Messgeräte und Kits Beschreibung Bestellnr. F30-Messgerät FiveEasy Leitfähigkeitsmessgerät ohne Sensor 30266942 F30-Standard FiveEasy Leitfähigkeitskit mit LE703-Sensor 30266943 FP30-Messgerät FiveEasy Plus Leitfähigkeitsmessgerät ohne Sen- 30266944 FP30-Standard FiveEasy Plus Leitfähigkeitskit mit LE703-Sensor 30266945 Produktportfolio FiveEasy™ FiveEasy Plus™... -
Seite 25: Zubehör
Lösungen Bestellnr. 84 µS/cm Leitfähigkeitsstandardlösung, 250 mL 51302153 Leitfähigkeitsstandard 84 μS/cm, 30 x 20 mL 30111140 1413 μS/cm Leitfähigkeitsstandardlösung, 30 x 20 mL 51302049 1413 μS/cm Leitfähigkeitsstandardlösung, 6 x 250 mL 51350096 12,88 mS/cm Leitfähigkeitsstandardlösung, 30 x 20 mL 51302050 12,88 mS/cm Leitfähigkeitsstandardlösung, 6 x 250 mL 51350098 FiveEasy™ FiveEasy Plus™ Zubehör... -
Seite 26: Technische Daten F30
Fehlergrenze ± 0,5 °C ATC/MTC Kompensation Linear: 0,00 %/°C – 10,00 %/°C, Ref. Temp. 20 oder 25 °C Kalibrierung Kalibrierpunkte Vordefinierte Standards Allgemeine Messung Automatische und manuelle Endpunkterfassung Akustisches Endpunktsignal Optisches Endpunktsignal Datensicherheit/-speicher Speichergrösse Aktuelle Kalibrierung Technische Daten F30 FiveEasy™ FiveEasy Plus™... -
Seite 27: Technische Daten Fp30
-5 – 105 °C (23 – 221 °F) Auflösung 0,1 °C Fehlergrenze ± 0,3 °C ATC/MTC Kompensation Linear: 0,00 %/°C – 10,00 %/°C, Ref. Temp. 20 oder 25 °C Kalibrierung Kalibrierpunkte Vordefinierte Standards 3, manuelle Eingabe der Zellkonstante FiveEasy™ FiveEasy Plus™ Technische Daten FP30... - Seite 28 Allgemeine Messung Automatische und manuelle Endpunkterfassung Akustisches Endpunktsignal Optisches Endpunktsignal Datensicherheit/-speicher Speichergrösse 200 Messungen / aktuelle Kalibrierung Technische Daten FP30 FiveEasy™ FiveEasy Plus™...
-
Seite 29: Anhang
0,4755 447 µS/cm 225,6 0,5047 215,5 0,4822 1413 µS/cm 744,7 0.5270 702,1 0,4969 1500 µS/cm 757,1 0,5047 737,1 0,4914 8974 µS/cm 5101 0,5685 4487 0,5000 12,880 µS/cm 7447 0,5782 7230 0,5613 15,000 µS/cm 8759 0,5839 8532 0,5688 80 mS/cm 52,168 0,6521 48,384 0,6048 FiveEasy™ FiveEasy Plus™ Anhang... - Seite 32 www.mt.com/phlab Weiterführende Informationen Mettler-Toledo AG, Analytical CH-8603 Schwerzenbach, Switzerland Tel. +41 22 567 53 22 Fax +41 22 567 53 23 www.mt.com *30266892* Technische Änderungen vorbehalten. © Mettler-Toledo AG 10/2015 30266892B...
