Bremswiderstände
1.12

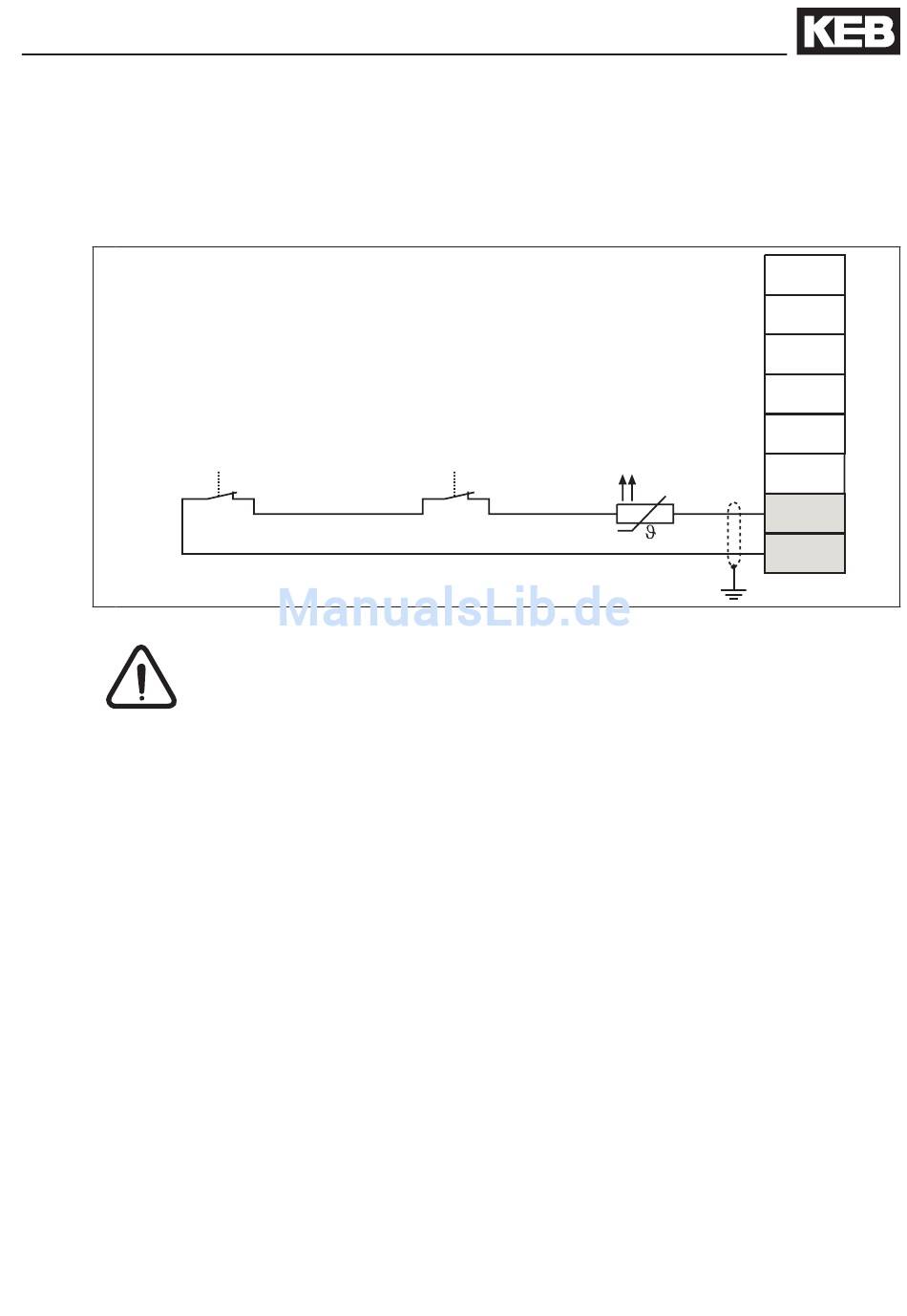

Anschluss einer Fehlererfassungskette

• Anschlusskabel nicht zusammen mit Steuerkabeln verlegen
• Klemmen T1 und T2 (konform zu DIN EN 60947-8)
• Ansprechwiderstand 1650...4000 Ω
• Rückstellwiderstand 750...1650 Ω
• Die Auswertung des Einganges muss in der Software aktiviert werden.
Öffner 2
Bei Geräten mit PT100-/ KTY-Auswertung dürfen keine Temperaturschalter in
die Fehlererfassungskette eingebaut werden, da eventuell Messverfälschungen
auftreten oder die Kontakte versotten können. Bei diesen Geräten ist eine andere
Schutzmaßnahme zu verwenden (z.B. entsprechend programmierter digitaler
Ausgang führt zum Abschalten der Netzversorgung.
Öffner 1 Motor-PTC
PE
U
V
W
+/PA
PB
T1
T2
D - 11
