Stiftbelegung LAN-Port

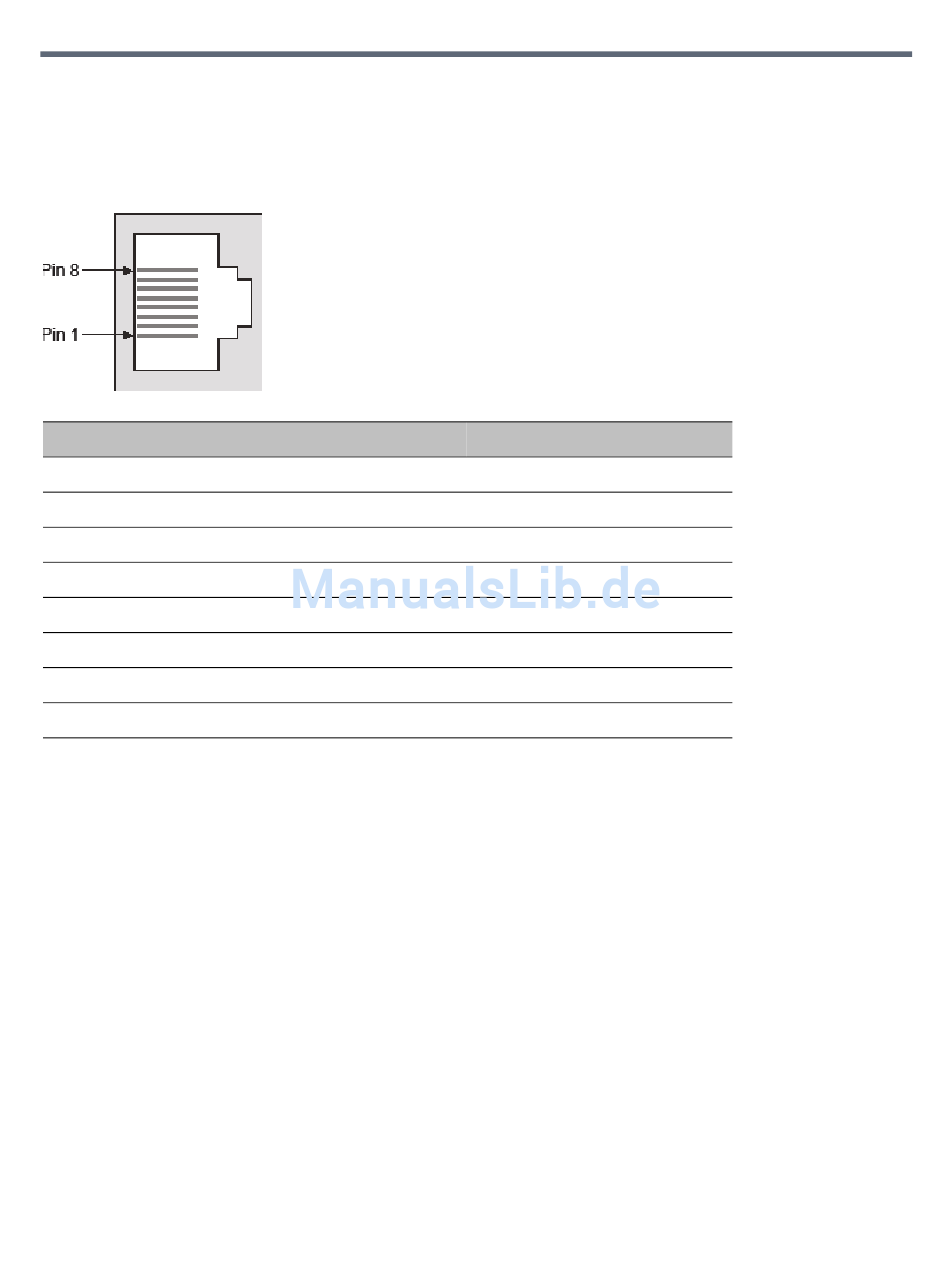

Die folgende Abbildung und Tabelle zeigen die Stiftbelegung der LAN-Ports auf der RTM ISDN-Karte. Ein
mit einem RJ45-Anschluss versehenes Kabel wird für den Anschluss des Port verwendet.
Stift Signalname
1 BI_DA+
2 BI_DA-
3 BI_DB+
4 BI_DB-
5 BI_DC+
6 BI_DC-
7 BI_DD+
8 BI_DD-
Polycom, Inc.
Beschreibung
Bidirektionales Paar A+
Bidirektionales Paar A-
Bidirektionales Paar B+
Bidirektionales Paar B-
Bidirektionales Paar C+
Bidirektionales Paar C-
Bidirektionales Paar D+
Bidirektionales Paar D-
Stiftbelegung
