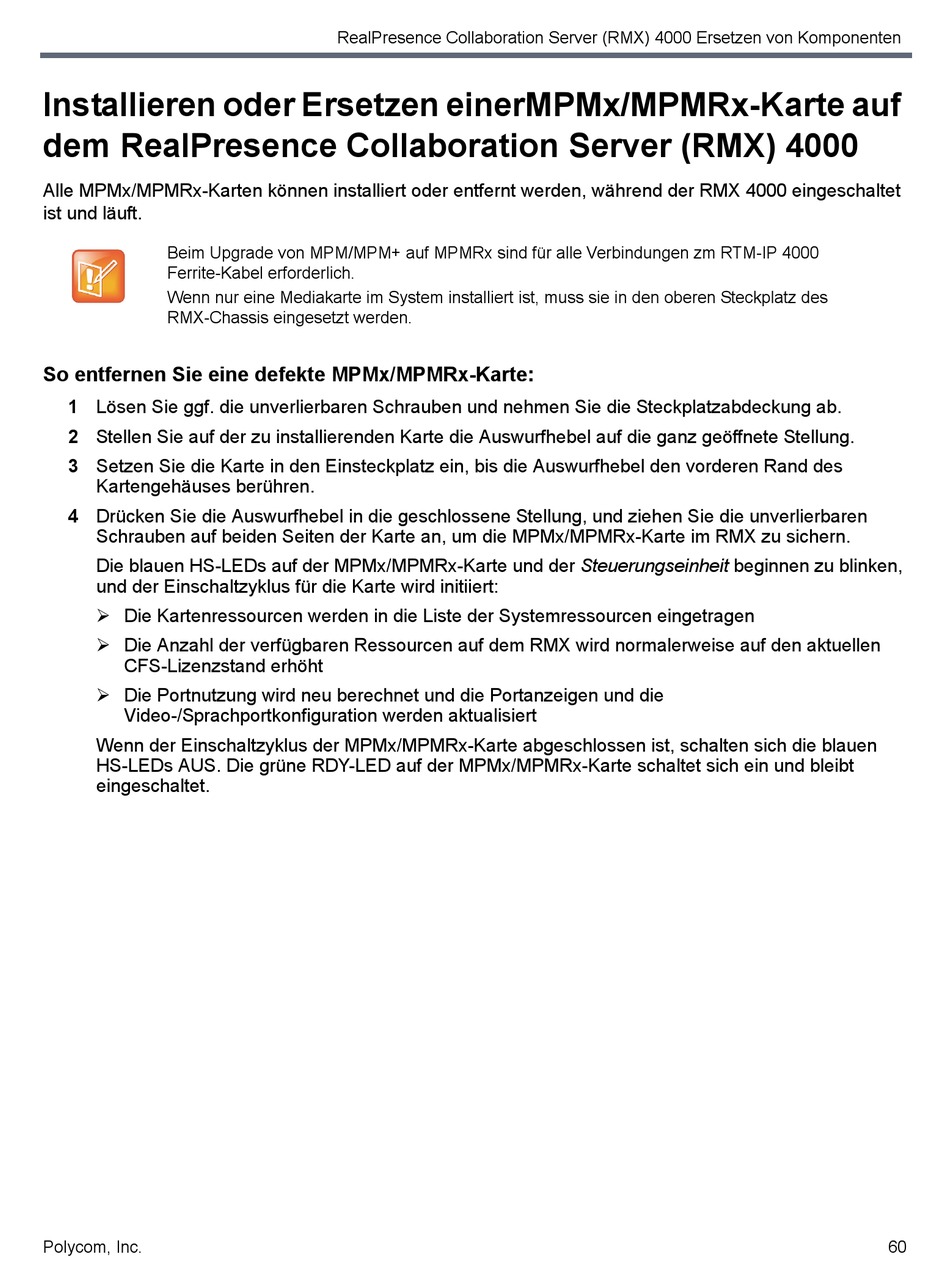

Installieren oder Ersetzen einerMPMx/MPMRx-Karte auf
dem RealPresence Collaboration Server (RMX) 4000
Alle MPMx/MPMRx-Karten können installiert oder entfernt werden, während der RMX 4000 eingeschaltet
ist und läuft.
Beim Upgrade von MPM/MPM+ auf MPMRx sind für alle Verbindungen zm RTM-IP 4000
Ferrite-Kabel erforderlich.
Wenn nur eine Mediakarte im System installiert ist, muss sie in den oberen Steckplatz des
RMX-Chassis eingesetzt werden.
So entfernen Sie eine defekte MPMx/MPMRx-Karte:
1 Lösen Sie ggf. die unverlierbaren Schrauben und nehmen Sie die Steckplatzabdeckung ab.
2 Stellen Sie auf der zu installierenden Karte die Auswurfhebel auf die ganz geöffnete Stellung.
3 Setzen Sie die Karte in den Einsteckplatz ein, bis die Auswurfhebel den vorderen Rand des
Kartengehäuses berühren.
4 Drücken Sie die Auswurfhebel in die geschlossene Stellung, und ziehen Sie die unverlierbaren
Schrauben auf beiden Seiten der Karte an, um die MPMx/MPMRx-Karte im RMX zu sichern.
Die blauen HS-LEDs auf der MPMx/MPMRx-Karte und der Steuerungseinheit beginnen zu blinken,
und der Einschaltzyklus für die Karte wird initiiert:
 Die Kartenressourcen werden in die Liste der Systemressourcen eingetragen
 Die Anzahl der verfügbaren Ressourcen auf dem RMX wird normalerweise auf den aktuellen
CFS-Lizenzstand erhöht
 Die Portnutzung wird neu berechnet und die Portanzeigen und die
Video-/Sprachportkonfiguration werden aktualisiert
Wenn der Einschaltzyklus der MPMx/MPMRx-Karte abgeschlossen ist, schalten sich die blauen
HS-LEDs AUS. Die grüne RDY-LED auf der MPMx/MPMRx-Karte schaltet sich ein und bleibt
eingeschaltet.
Polycom, Inc.
RealPresence Collaboration Server (RMX) 4000 Ersetzen von Komponenten
60
