Montieren des RealPresence Collaboration Server (RMX) 4000 in ein 23"-Gestell

1 Für die Montage des RMX 4000 auf einem 23"-Gestell müssen erst die Griffe und dann die
19"-Halterungen von der MCU entfernt werden, wie in der folgenden Abbildung gezeigt.
.

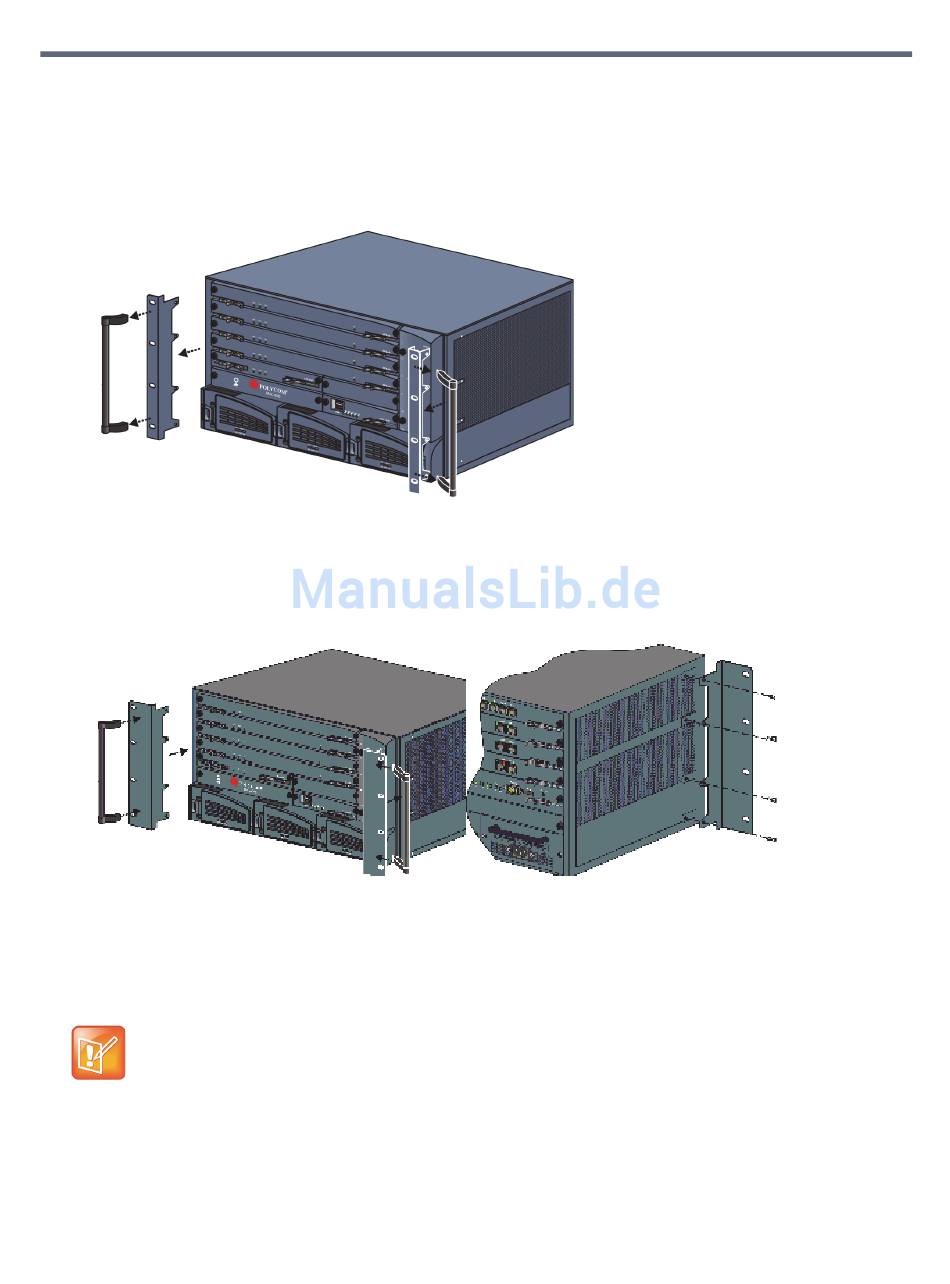

Entfernen und Anbringen von 19"- und 23"-Halterungen
2 Nach dem Entfernen bringen Sie die 23"-Halterungen aus dem Gestell-Installationszubehör an und
bringen die Griffe wieder an den 23"-Halterungen an, wie in der folgenden Abbildung gezeigt.
Installieren der Griffe und Halterungen sowie detaillierte rückseitige Sicht auf die 23"-Halterung
3 Montieren Sie den RMX oben auf den Gestellhalterungen. Verwenden Sie dazu die Blades oder
stellen Sie ihn auf ein Gestellmontageregal mit Laufleisten.
4 Befestigen Sie den RMX am Gestell mit 8 Schrauben in den Öffnungen auf der Vorderseite des
RMX, wie in der obigen Abbildung gezeigt.
Schrauben für die Gestellmontage müssen vom Hersteller des Gestells geliefert werden.
Der Luftstrom des RMX 4000 erfolgt von rechts nach links. Stellen Sie sicher, dass die Bereiche links
und rechts vom System frei sind, um eine gute Lüftung zu gewährleisten.
Polycom, Inc.
RealPresence Collaboration Server (RMX) 4000 Hardwarebeschreibung
23
