Stiftbelegung

Stiftbelegung der Ports auf der RTM IP 4000-Karte

In diesem Abschnitt wird die Stiftbelegung der seriellen Schnittstelle und der LAN-Ports auf der RTM IP
4000-Karte beschrieben.

Stiftbelegung der seriellen Schnittstelle (Debug)

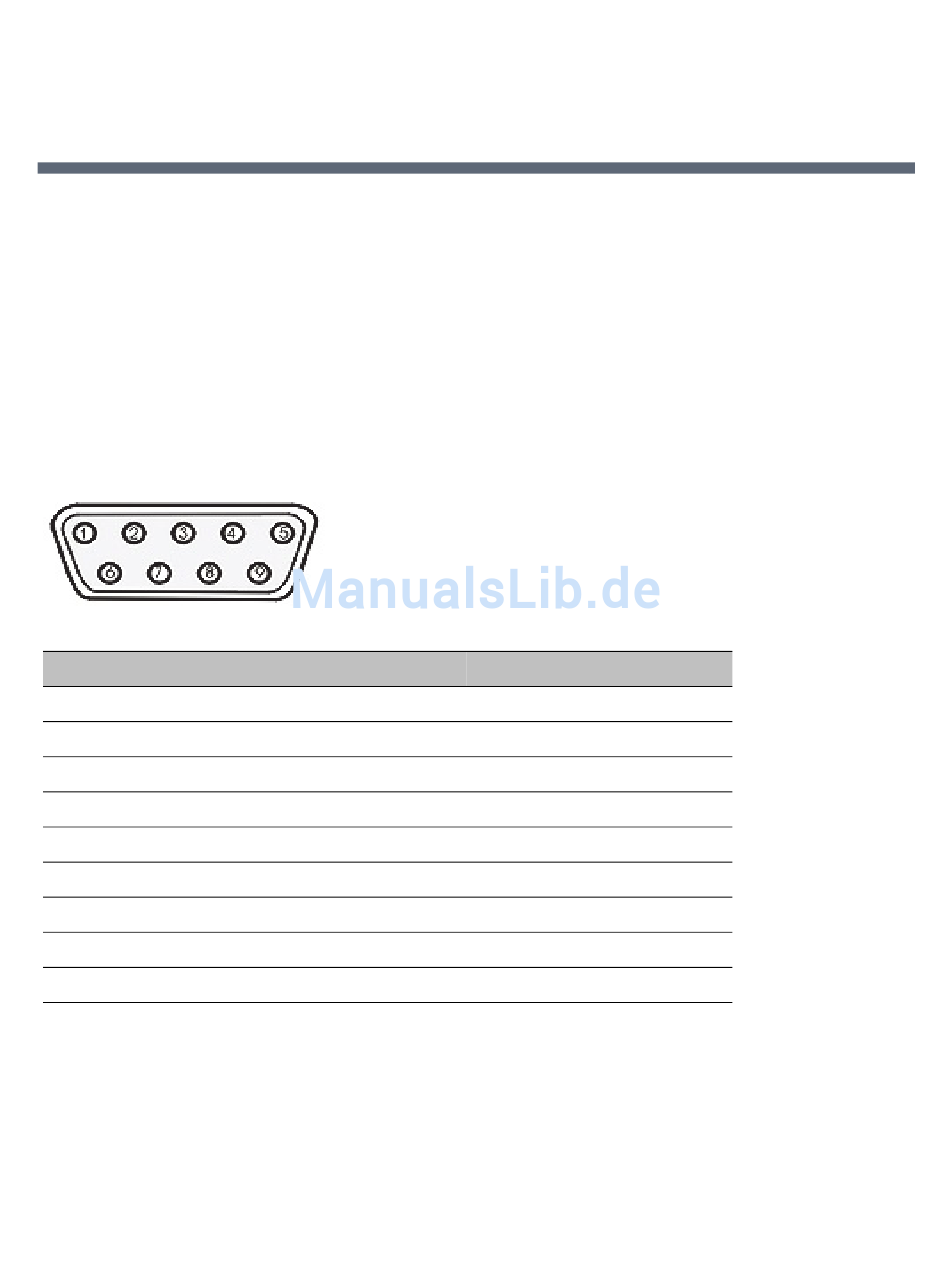

Die folgende Abbildung und Tabelle zeigen die Stiftbelegung der seriellen Schnittstelle und der LAN-Ports
auf der RTM IP 4000-Karte. Ein mit einem DB-9-Anschluss versehenes serielle Kabel wird für den
Anschluss des Port verwendet.
Stift Signalname
1 N/V
2 RxD
3 TxD
4 N/V
5 GND
6 N/V
7 N/V
8 N/V
9 N/V
Polycom, Inc.
Beschreibung
Keine Verbindung
Daten empfangen
Daten senden
Keine Verbindung
Erde
Keine Verbindung
Keine Verbindung
Keine Verbindung
Keine Verbindung
67
