Stiftbelegung LAN-Ports 2-6

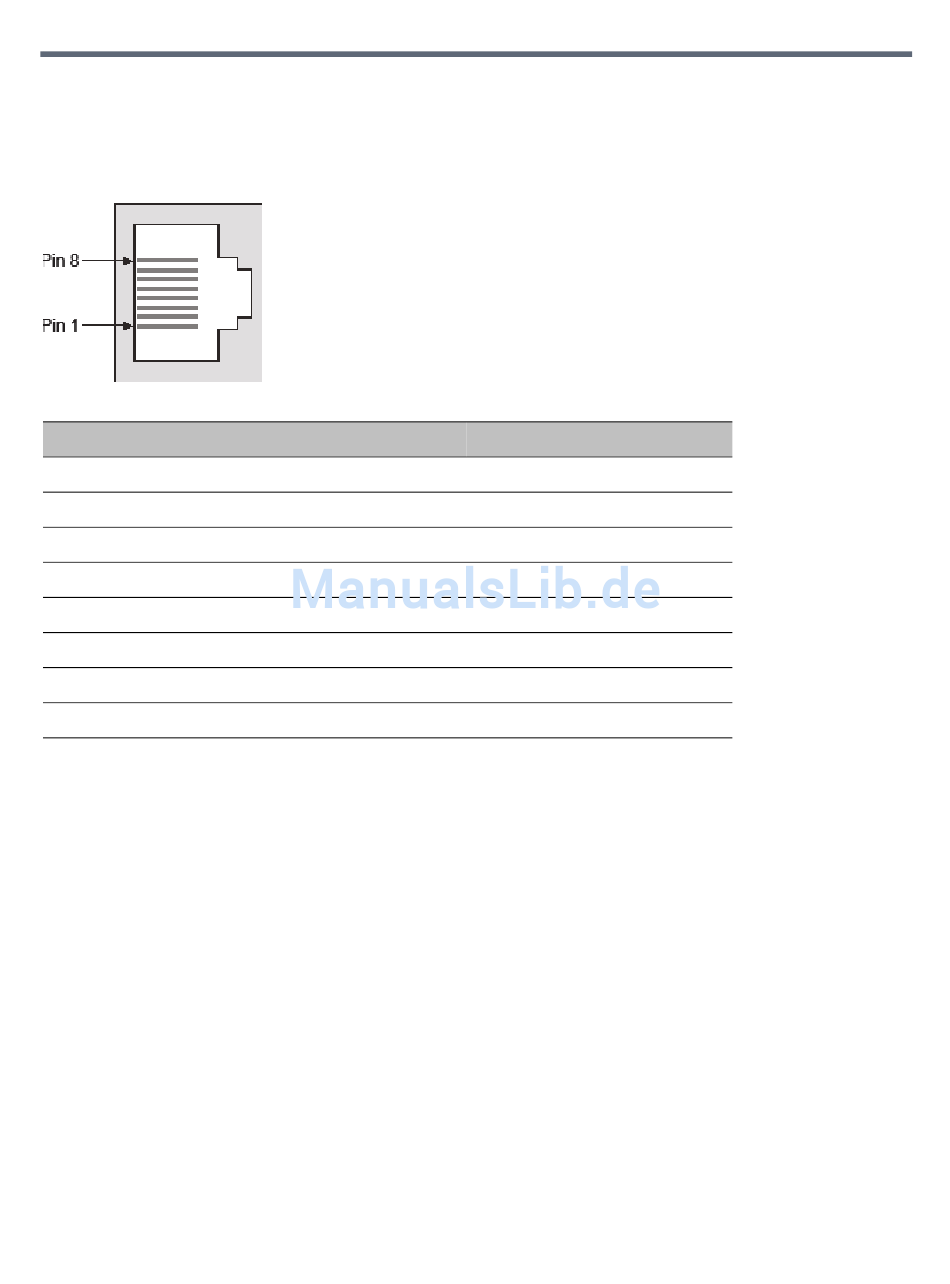

Die folgende Abbildung und Tabelle zeigen die Stiftbelegung der LAN-Ports 2-6 auf der RTM IP 4000-Karte.
Ein mit einem RJ45-Anschluss versehenes Kabel wird für den Anschluss der Ports verwendet.
Stift Signalname
1 Tx+
2 Tx-
3 Rx+
4 N/V
5 N/V
6 Rx-
7 N/V
8 N/V
Polycom, Inc.
Beschreibung
Daten senden+
Daten senden-
Daten empfangen+
Keine Verbindung
Keine Verbindung
Daten empfangen-
Keine Verbindung
Keine Verbindung
Stiftbelegung
