RTM LAN-Karte

Zwei RTM LAN-Karten sind wie folgt verfügbar:
RTM LAN-Karte – vier LAN-Ports
●
RTM LAN-Karte – zwei LAN-Ports
●
RTM LAN-Karte – vier LAN-Ports
Die RTM LAN-Karte leitet Daten zwischen den MPMx/MPMRx-Karten und Komponenten des Systems,
sendet Medien per IP-Pakete und stellt eine Konnektivität zu externen ISDN-Netzwerken bereit.
• Eine MPMx/MPMRx-Karte auf der Vorderseite des RMX muss immer gegenüber einer RTM
LAN-Karte mit vier Ports oder einer RTM ISDN-Karte auf der Rückseite des Gehäuses sitzen
bzw. angeschlossen sein.
• Die Karte vom Typ RTM LAN ist bei Konfigurationen mit mehreren Netzen und LAN-Redundanz
immer erforderlich.
Auf RMX 4000-Systemen können RTM LAN-Karten mit vier 1 GB-Ports mit MPMx/MPMRx-Karte(n)
verwendet werden. Jedoch kann auf Systemen mit ISDN-Netzen auch RTM ISDN statt RTM LAN
verwendet werden.
Eine RTM LAN-Karte muss direkt mit einer MPMx/MPMRx-Karte verbunden werden. Bei einem mit einer
einzelnen MPMx/MPMRx-Karte muss die RTM LAN-Karte im Steckplatz der Rückplatte auf der gleichen
Ebene wie die MPMx/MPMRx-Karte installiert werden.
Auf dem RMX 4000 wird LAN-Port 2 zum Anschließen des LAN-Kabels verwendet. Port 1 ist der
redundante Port*.
• * Wenn Sie jedoch eine MPMx-Karte mit der RTM LAN-Karte mit vier Ports verwenden, verbinden
Sie das LAN-Kabel mit LAN 4. Bei Konfigurationen mit mehreren Netzen und LAN-Redundanz
wird der LAN 3-Port genutzt.
• Die Karte vom Typ RTM LAN ist bei Konfigurationen mit mehreren Netzen und LAN-Redundanz
immer erforderlich.

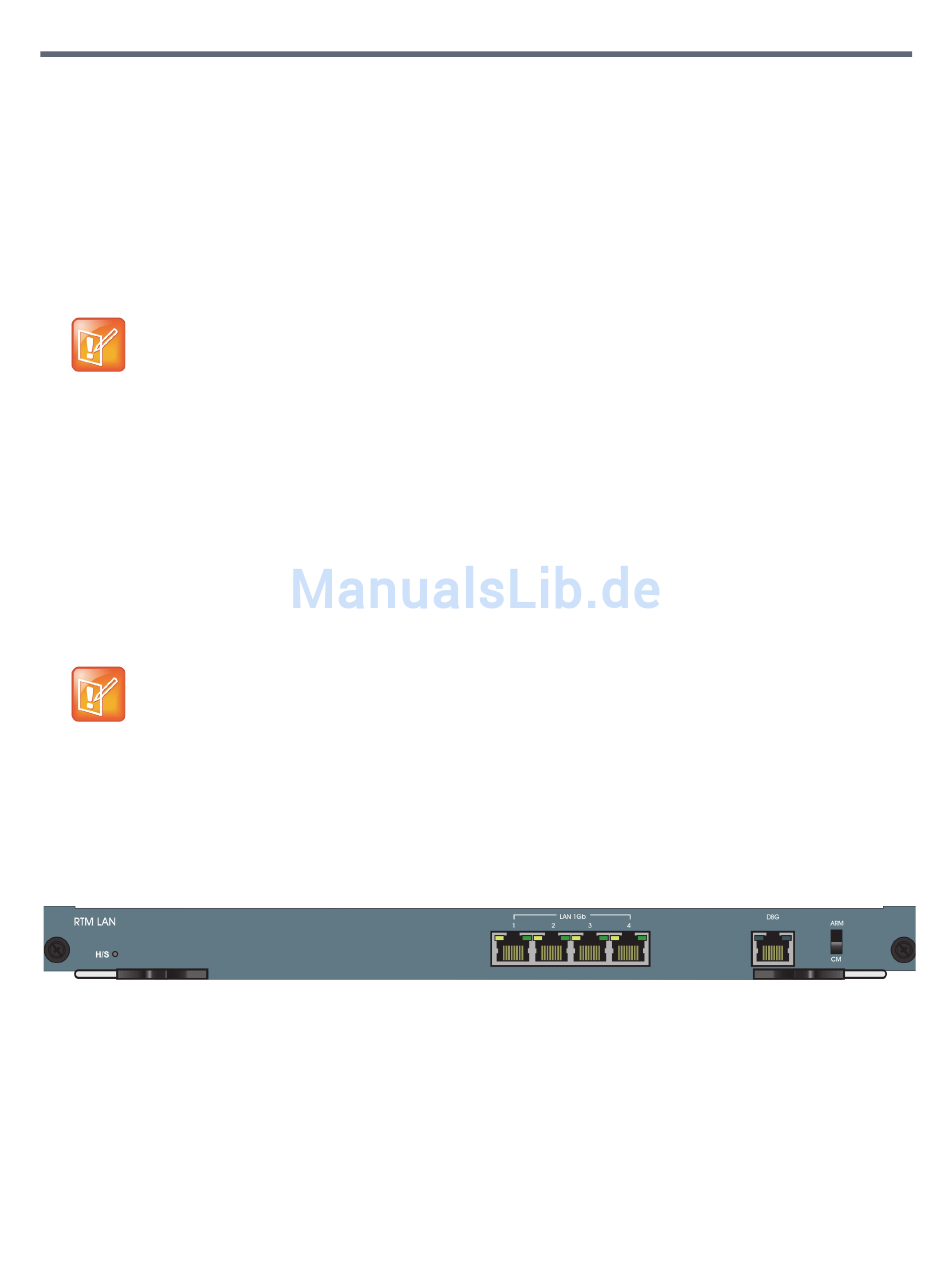

Die folgende Abbildung zeigt die RTM LAN-Karte mit vier LAN-Ports.
RTM LAN-Karte – vier LAN-Ports
Die Ports auf der RTM LAN-Karte mit vier Ports sind:
● Vier 1 GB LAN-Ports Nr. 1-4
● Ein DBG – Debug-Port für den internen Gebrauch.
● ARM/CM – Schalter für den internen Gebrauch.
