Elektrischer Anschluss Ihrer Ladestation - ABL eMH1 Basic Bedienungsanleitung

Vorbereitung der Ladestation
Gehen Sie wie folgt vor, um die Ladestation für die Montage vorzubereiten:

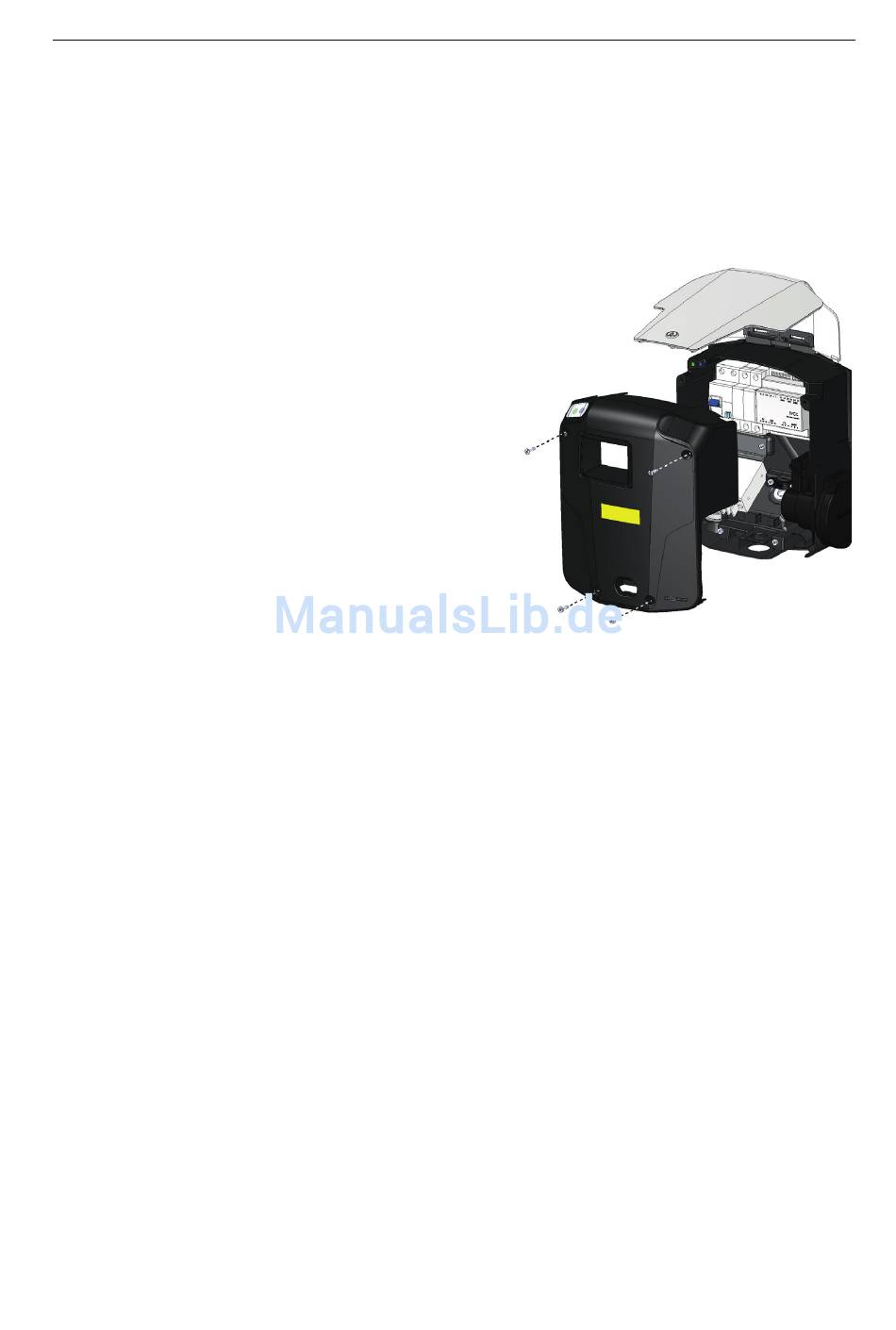

1. Öffnen Sie die Blende der EVSE 5X2 mit dem mitgelieferten Schlüssel.
2. Lösen Sie die vier Schrauben, die das Ge-
häuseoberteil mit der Rückschale verbinden:
Bewahren Sie die Schrauben an einem siche-
ren Ort auf, Sie benötigen sie wieder für die
abschließende Installation.
3. Ziehen Sie das Gehäuseoberteil ab.
4. Entfernen Sie die am Boden der Gehäuserück-
schale für die Zuleitung vorgesehene Kunst-
stoffzunge mit einer geeigneten Zange oder
einem Cutter-Messer.
5. Schneiden Sie mit dem Cutter-Messer eine für
die Zuleitung geeignete Öffnung in den Gum-
mistopfen der Gehäuserückschale. Wenn nötig,
entnehmen Sie den Gummistopfen dazu und setzen ihn anschließend wieder in der
Rückschale ein.
Mechanische Montage der Ladestation
1. Verschrauben Sie eine Schraube (5 x 60 mm, Kopf Ø 8 mm) in der oberen Bohrung
und hängen Sie den oberen Montagepunkt der Ladestation dort ein.
2. Befestigen Sie die beiden unteren Montagepunkte mit den beiden anderen Senkkopf-
schrauben (5 x 60 mm, Kopf Ø 8 mm).
3. Ziehen Sie die beiden unteren Schrauben so weit an, dass die montierte Gehäuserück-
schale fixiert ist, ohne durch den Zug an den Montagepunkten verformt zu werden.

Elektrischer Anschluss Ihrer Ladestation

Grundsätzlich muss der elektrische Anschluss an die Hausverteilung und die Inbetrieb-
nahme der EVSE 5X2 durch eine qualifizierte Fachkraft bzw. ein Elektrofachunternehmen
erfolgen. Dabei sind alle lokalen Normen und Vorschriften bezüglich der Installation von
elektrischen Geräten zu beachten.
Montage und Anschluss
13
