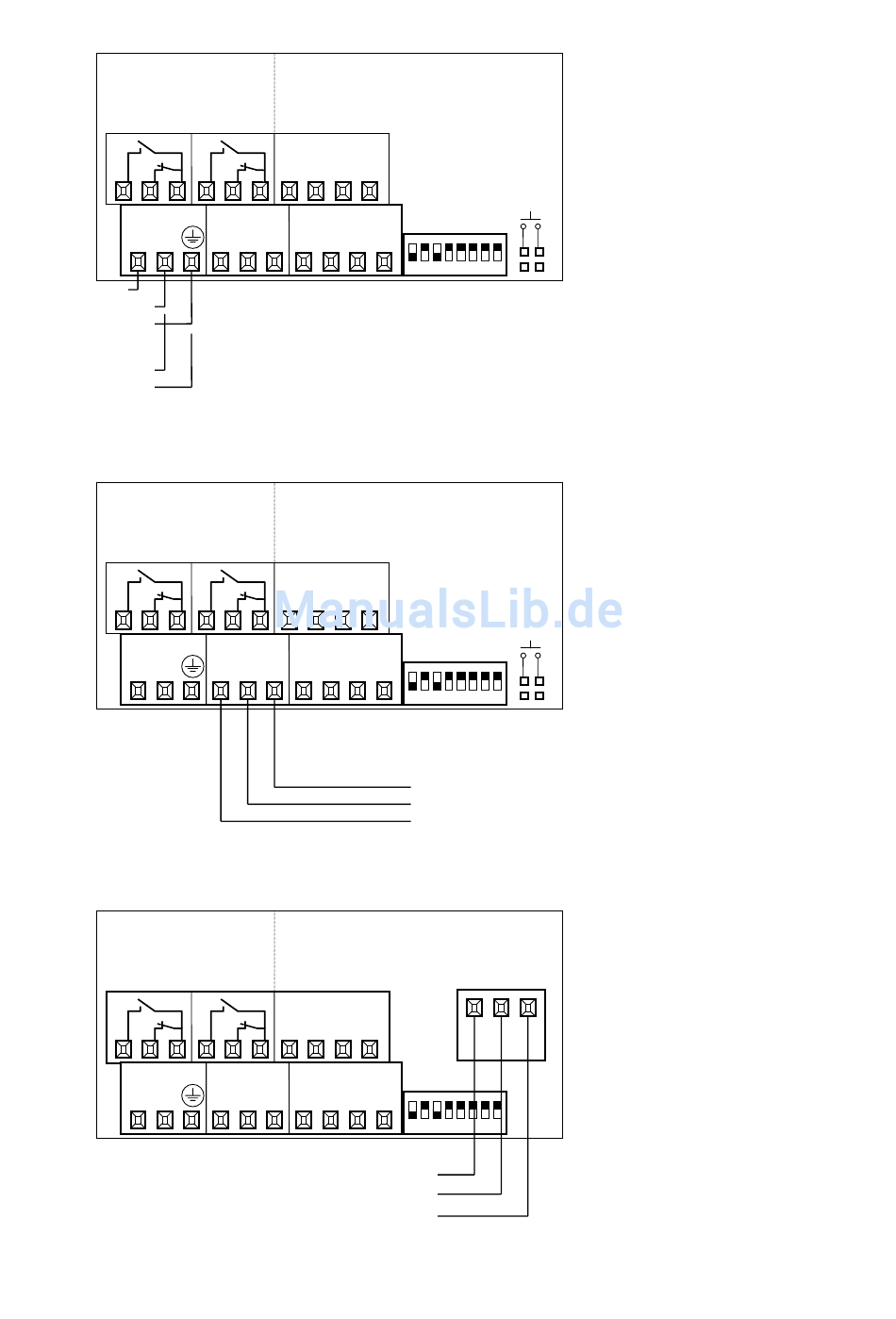

7.0 Anschluß der Versorgungsspannung 230/115 VAC bzw. 9 - 32 VDC
TB1
Relais 1
∼
N
Phase
Neutralleiter
Schutzleiter
+ 9...32 V
GND
8.0 Anschluß galv. nicht getrennter Analogausgang INFCS-xx1 0/4 – 20 mA bzw. 0 – 10 V
TB1
Relais 1
∼
N
8.1 Anschluß des galv. getrennten Analogausg. INFCS-xx2 0/4 – 20 mA bzw. 0 – 10 V
TB1
Relais 1
∼
N
Galv. getrennter Analogausgang
TB2
Relais2
AC-Geräte 230/115 VAC
Schutzleiter muß angeschlossen werden.
DC-Geräte 9...32 VDC
TB2
Relais2
TB2
Relais2
+ 0/4 - 20 mA
J1
Tarier-
eingang
S1
1 2 3 4 5 6 7 8
J1
Tarier-
eingang
S1
1 2 3 4 5 6 7 8
Analogausgang GND
+ Analogausgang 0/4 - 20 mA
+ Analogausgang 0 - 10 V
TB5
+ 0 - 10 V
GND
Der Analogausgang 0 – 10 V
bzw. 0/4 – 20 mA ist nur bei
Modell INFCS-xx1 vorhanden
TB5 mit dem galv. getrennten
Analogausgang 0 – 10 V bzw.
0/4 – 20 mA ist nur bei Modell
INFCS-xx2 vorhanden
-9-
