R&S
UPV

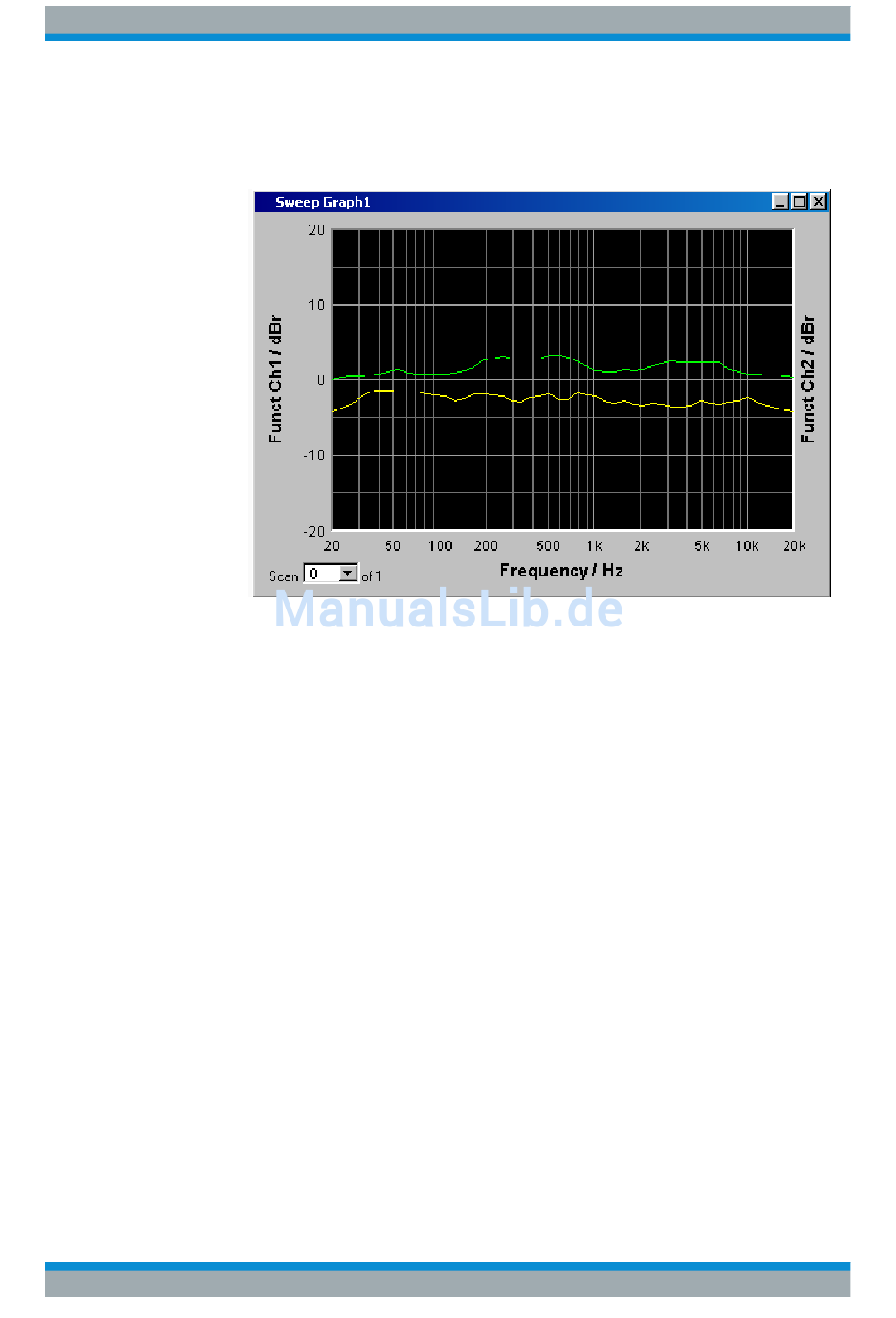

d) Wurde für den Trace B das Messergebnis des zweiten Kanals gewählt, so
8. Schritt: Abspeichern dieser Geräteeinstellung
a) Ein Druck auf die Taste SAVE öffnet das Fenster für das Abspeichern von
b) Mit der Zehnertastatur auf der Frontplatte kann nun der gewünschte Dateiname
c) Soll diese Geräteeinstellung später wieder verwendet werden, so genügt ein
3.4.2 Messung des Klirrabstands (THD+N) eines Prüflings
Auch dieses Beispiel geht von der Werkseinstellung des Audio Analyzers aus. Erklärt
werden im wesentlichen allerdings nur die Einstellungen in den einzelnen Panels, die
vom vorigen Beispiel abweichen.
Kompakthandbuch 1146.2078.61 ─ 09
könnte die grafische Darstellung des gemessenen Frequenzgangs des Prüf-
lings wie auf untenstehendem Beispiel aussehen.
Dateien.
eingegeben werden.
Die Eingabetastatur auf der Frontplatte des R&S UPV wird dabei automatisch
in den Modus der alphanumerischen Zeicheneingabe umgeschaltet. Die Ein-
gabe geschieht dabei wie man es von Mobiltelefonen gewöhnt ist: Wiederholter
Druck auf die entsprechende Taste durchläuft hintereinander alle dort angebo-
tenen Zeichen. Zur Eingabe des nächsten Zeichens kann sofort eine andere
Taste gedrückt werden, soll ein weiteres Zeichen mit derselben Taste eingege-
ben werden, so muss eine kurze Pause eingelegt werden.
Die Dateiendung wird mit Abschluss der Eingabe automatisch vergeben
(hier .SET); es empfiehlt sich diesen Automatismus zu verwenden, da damit
Eingabefehler vermieden werden können.
Druck auf die Taste LOAD um im Datei-Fenster dieses Setup wieder laden zu
können.
Einführung in die Bedienung anhand von Beispielen
Getting Started
114
