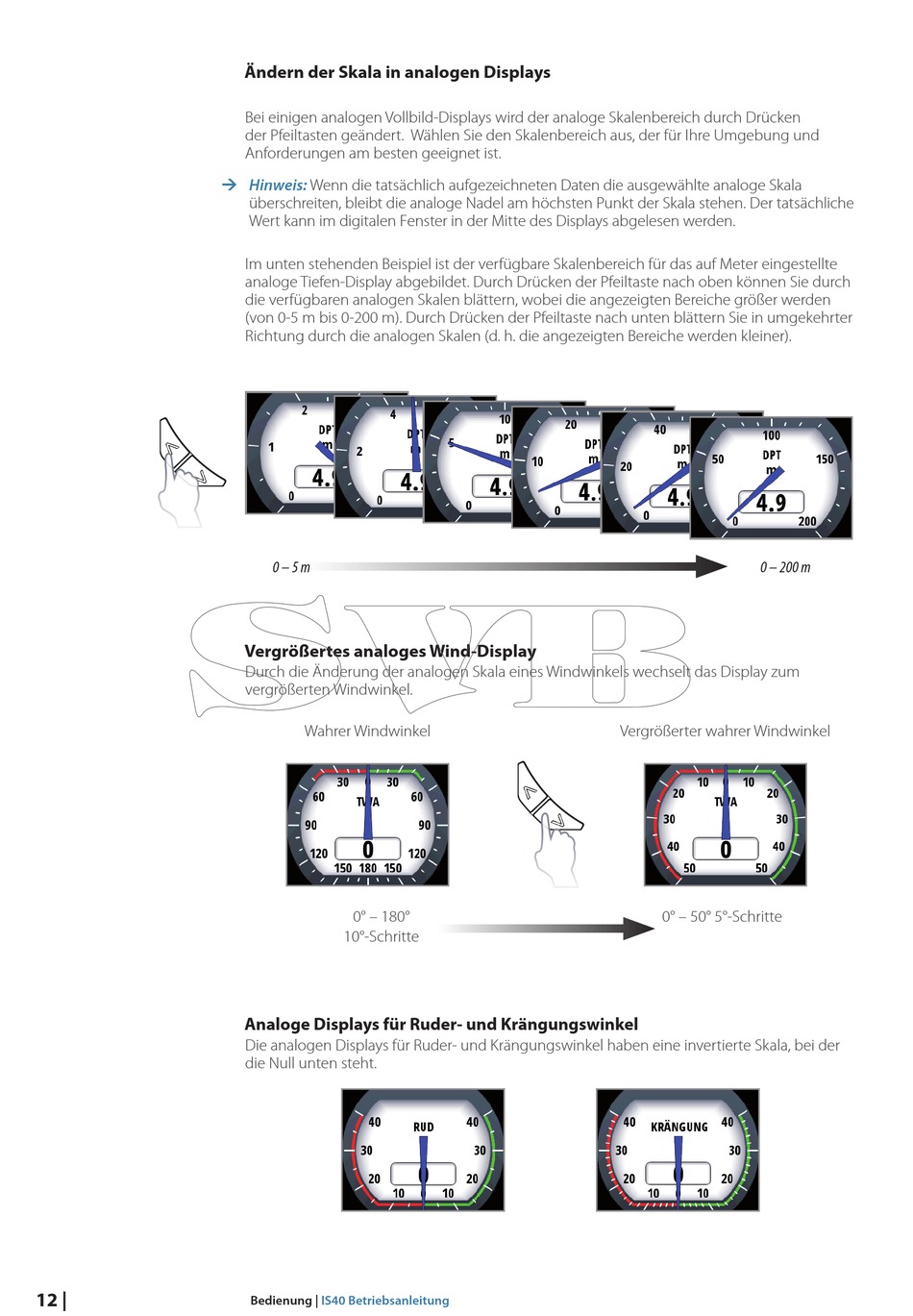

Ändern der Skala in analogen Displays
Bei einigen analogen Vollbild-Displays wird der analoge Skalenbereich durch Drücken
der Pfeiltasten geändert. Wählen Sie den Skalenbereich aus, der für Ihre Umgebung und
Anforderungen am besten geeignet ist.
¼ Hinweis:
Wenn die tatsächlich aufgezeichneten Daten die ausgewählte analoge Skala
überschreiten, bleibt die analoge Nadel am höchsten Punkt der Skala stehen. Der tatsächliche
Wert kann im digitalen Fenster in der Mitte des Displays abgelesen werden.
Im unten stehenden Beispiel ist der verfügbare Skalenbereich für das auf Meter eingestellte
analoge Tiefen-Display abgebildet. Durch Drücken der Pfeiltaste nach oben können Sie durch
die verfügbaren analogen Skalen blättern, wobei die angezeigten Bereiche größer werden
(von 0-5 m bis 0-200 m). Durch Drücken der Pfeiltaste nach unten blättern Sie in umgekehrter
Richtung durch die analogen Skalen (d. h. die angezeigten Bereiche werden kleiner).
0 – 5 m
Vergrößertes analoges Wind-Display
Durch die Änderung der analogen Skala eines Windwinkels wechselt das Display zum
vergrößerten Windwinkel.
Wahrer Windwinkel
0° – 180°
10°-Schritte
Analoge Displays für Ruder- und Krängungswinkel
Die analogen Displays für Ruder- und Krängungswinkel haben eine invertierte Skala, bei der
die Null unten steht.
Bedienung | IS40 Betriebsanleitung
0 – 200 m
Vergrößerter wahrer Windwinkel
0° – 50° 5°-Schritte
