Aktivieren/Deaktivieren von Seiten
Austauschen einer Seite
Erstellen von benutzerdefinierten Seiten
¼ Hinweis:
Sie können nur auf benutzerdefinierten Seiten die Daten ändern.

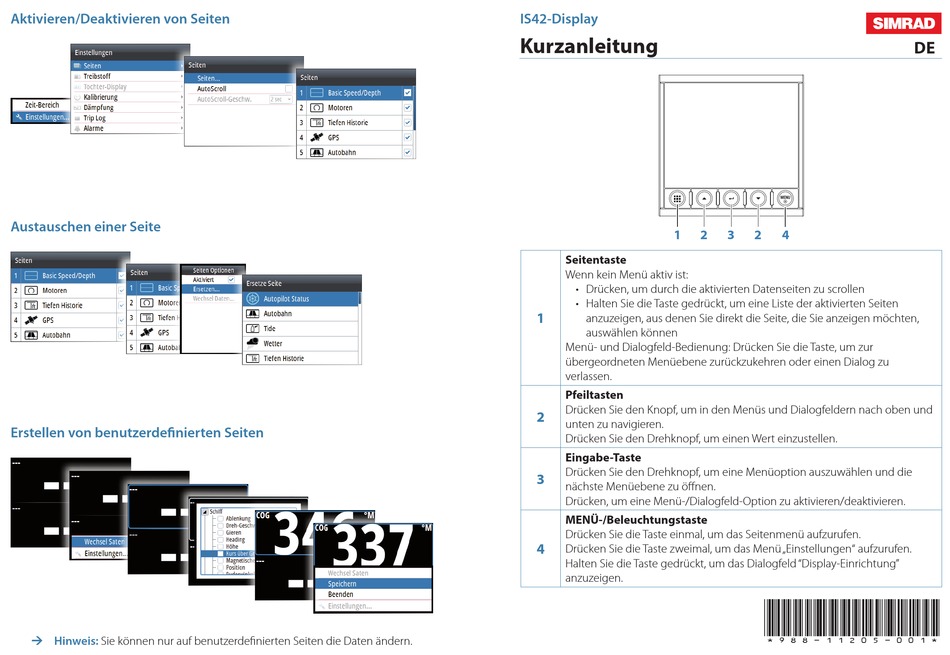

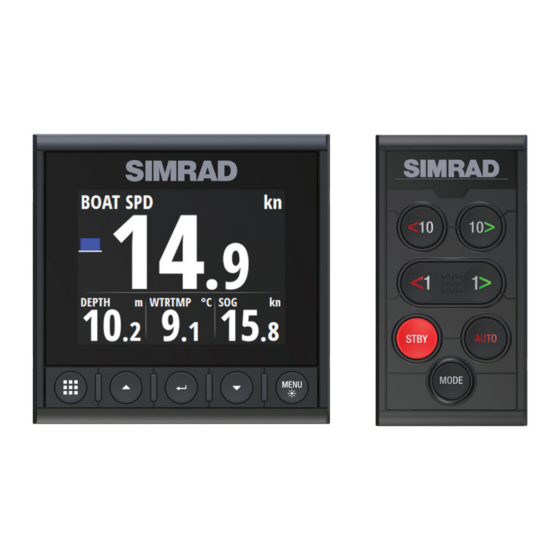

IS42-Display
Kurzanleitung
1
2
Seitentaste
Wenn kein Menü aktiv ist:
• Drücken, um durch die aktivierten Datenseiten zu scrollen
• Halten Sie die Taste gedrückt, um eine Liste der aktivierten Seiten
1
anzuzeigen, aus denen Sie direkt die Seite, die Sie anzeigen möchten,
auswählen können
Menü- und Dialogfeld-Bedienung: Drücken Sie die Taste, um zur
übergeordneten Menüebene zurückzukehren oder einen Dialog zu
verlassen.
Pfeiltasten
Drücken Sie den Knopf, um in den Menüs und Dialogfeldern nach oben und
2
unten zu navigieren.
Drücken Sie den Drehknopf, um einen Wert einzustellen.
Eingabe-Taste
Drücken Sie den Drehknopf, um eine Menüoption auszuwählen und die
3
nächste Menüebene zu öffnen.
Drücken, um eine Menü-/Dialogfeld-Option zu aktivieren/deaktivieren.
MENÜ-/Beleuchtungstaste
Drücken Sie die Taste einmal, um das Seitenmenü aufzurufen.
4
Drücken Sie die Taste zweimal, um das Menü „Einstellungen" aufzurufen.
Halten Sie die Taste gedrückt, um das Dialogfeld "Display-Einrichtung"
anzuzeigen.
3
2
4
*988-11205-001*
DE
