Simrad NSE8 Kurzbedienungsanleitung
Vorschau ausblenden
Andere Handbücher für NSE8:
- Bedienungsanleitung (102 Seiten) ,
- Kurzbedienungsanleitung (6 Seiten) ,
- Bedienungsanleitung (14 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

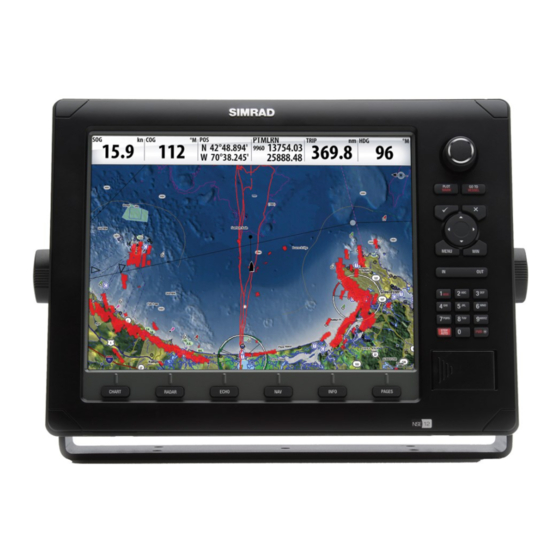

NSE8 & NSE12
Kurz-Bedienungsanleitung

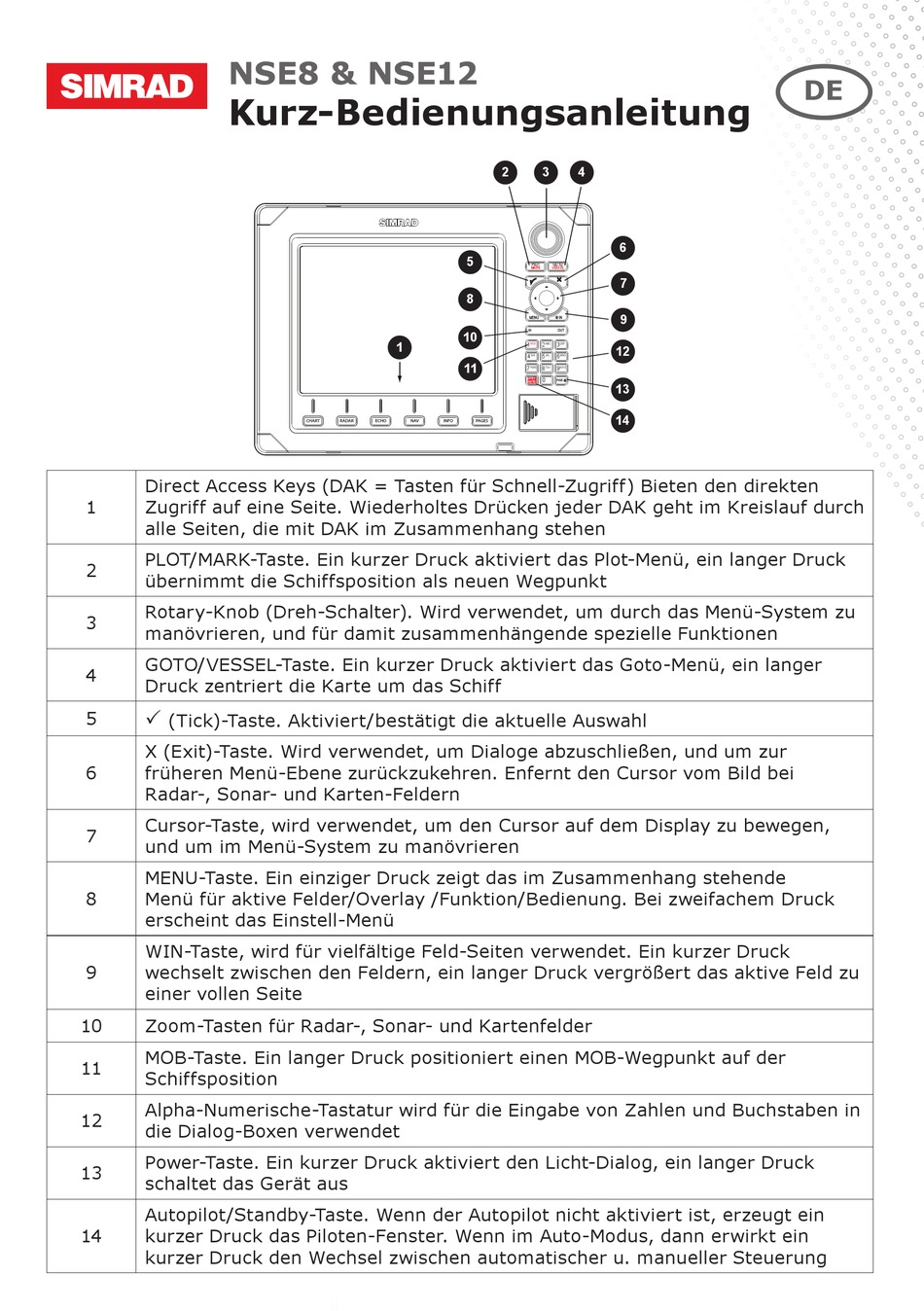

Direct Access Keys (DAK = Tasten für Schnell-Zugriff) Bieten den direkten
1
Zugriff auf eine Seite. Wiederholtes Drücken jeder DAK geht im Kreislauf durch
alle Seiten, die mit DAK im Zusammenhang stehen
PLOT/MARK-Taste. Ein kurzer Druck aktiviert das Plot-Menü, ein langer Druck
2
übernimmt die Schiffsposition als neuen Wegpunkt
Rotary-Knob (Dreh-Schalter). Wird verwendet, um durch das Menü-System zu
3
manövrieren, und für damit zusammenhängende spezielle Funktionen
GOTO/VESSEL-Taste. Ein kurzer Druck aktiviert das Goto-Menü, ein langer
4
Druck zentriert die Karte um das Schiff
5
P
(Tick)-Taste. Aktiviert/bestätigt die aktuelle Auswahl
X (Exit)-Taste. Wird verwendet, um Dialoge abzuschließen, und um zur
6
früheren Menü-Ebene zurückzukehren. Enfernt den Cursor vom Bild bei
Radar-, Sonar- und Karten-Feldern
Cursor-Taste, wird verwendet, um den Cursor auf dem Display zu bewegen,
7
und um im Menü-System zu manövrieren
MENU-Taste. Ein einziger Druck zeigt das im Zusammenhang stehende
8
Menü für aktive Felder/Overlay /Funktion/Bedienung. Bei zweifachem Druck
erscheint das Einstell-Menü
WIN-Taste, wird für vielfältige Feld-Seiten verwendet. Ein kurzer Druck
9
wechselt zwischen den Feldern, ein langer Druck vergrößert das aktive Feld zu
einer vollen Seite
10
Zoom-Tasten für Radar-, Sonar- und Kartenfelder
MOB-Taste. Ein langer Druck positioniert einen MOB-Wegpunkt auf der
11
Schiffsposition
Alpha-Numerische-Tastatur wird für die Eingabe von Zahlen und Buchstaben in
12
die Dialog-Boxen verwendet
Power-Taste. Ein kurzer Druck aktiviert den Licht-Dialog, ein langer Druck
13
schaltet das Gerät aus
Autopilot/Standby-Taste. Wenn der Autopilot nicht aktiviert ist, erzeugt ein
14
kurzer Druck das Piloten-Fenster. Wenn im Auto-Modus, dann erwirkt ein
kurzer Druck den Wechsel zwischen automatischer u. manueller Steuerung
5
8
10
1
11
CHART
