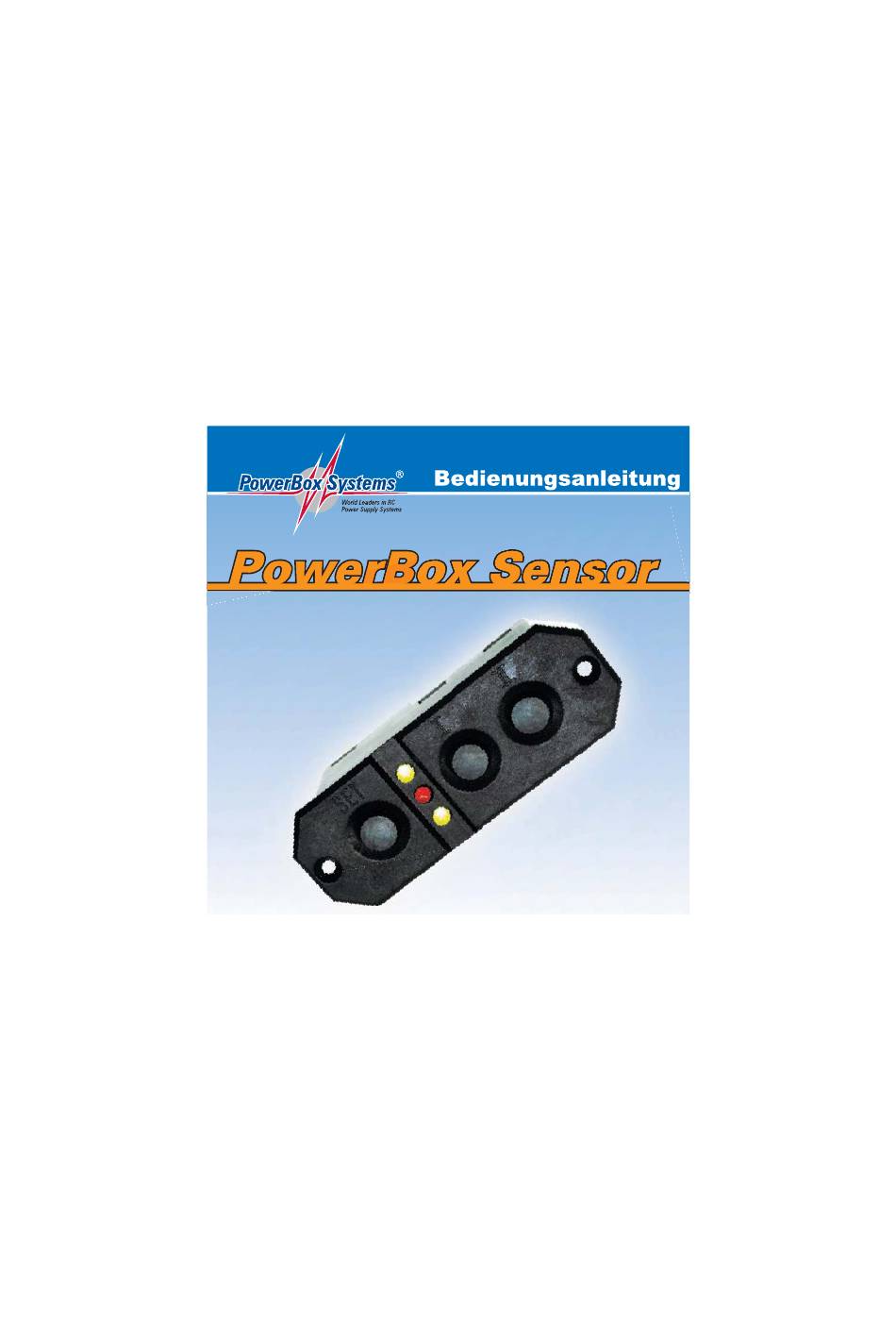

- Seite 1 Bedienungsanleitung PowerBox Systems leaders in RC powerSupply...
- Seite 2 Einsatz von Ihnen einige Kenntnisse. Machen Sie sich mit dieser Anleitung mit Ihrem neuen Zubehörteil vertraut Wir wünschen Ihnen mit der PowerBox Sensor lange Zeit viel Freude und Erfolg. Anwendungen: Die Anwendungen der PowerBox Sensor beziehen sich hauptsächlich auf die folgenden Einsatzbereiche: - kleine und mittlere Flugmodelle mit 6-7 Servos der Standardgröße,...
- Seite 3 Die PowerBox Sensor stellt Ihnen für die Stromversorgung Ihres Empfängers und der Servos eine exakt auf 5,9 Volt linear stabilisierte Spannung zur Verfügung_ Für Sonderwünsche halten wir die PowerBox Sensor auch mit 5,5 Volt zur Verfügung, diese Variante MPX-PIK Stecker ausgestattet.
- Seite 4 Das Bedienfeld besteht aus den drei Drucktasten, den zwei grünen und einer roten LED. Bedienung der PowerBox Sensor: Die Bedienung der PowerBox Sensor Wird mit den 3 Sensortasten durchgeführt. Diese Sensortasten schalten nicht den Strom für Empfänger und Servos, sondern lösen nur den eigentlichen Schaltvorgang in den IC's aus.
- Seite 5 Durch dieses neue, von PowerBox Systems entwickelte Schaltsystem, bieten wir Ihnen höchsten Sicherheitsstandard Sensortaste Schalten Sensortaste Schalten Akku Akku 1 , bei gleichzeitigem Drücken 1 und 2 auslesen des Minimalwertspeicher Spannungsanzeige in 4 Stufen Befestigung von Akku 2 und Einschaltsig...
- Seite 6 ! Bei Verpolung Wird das im Schalter enthaltene Regler-lC immer zerstört! Der Betrieb an Netzteilen ist nicht zulässig. War die PowerBox Sensor vor dem Anstecken der Akkus ausgeschaltet bleibt sie auch aus beim Anstecken der Akkus. 1st die PowerBox Sensor eingeschaltet, bleibt sie für immer eingeschaltet,...
- Seite 7 Vertrauen und glauben Sie den LED Anzeigen Die Werkseinstellung der PowerBox Sensor ist auf LiPo/Li40n Akkus eingestellt Verwenden sie einen dieser Akkus brauchen Sie keine weiteren Einstellungen vornehmen. Werden 5s NiCd/NiMh Oder 2s LiFePo (A123) Zellen verwendet, muss die Spannungsüberwachung...
- Seite 8 Einstellen des Akkutyps Soll ein 5s NiCd Oder NiMH Oder 2s LiFePo Akku verwendet werden, müssen die Spannungsüberwachung einstellen, sonst blinkt die LED permanent rot. Auf den eigentlichen Schaltvorgang Oder der Stabilisierung hat diese Einstellung keinerlei Einfluss Zum Einstellen der verschiedenen Akkutypen gehen Sie wie folgt vor: - Beide...
- Seite 9 Eine beliebte Verwendung PowerBox Sensor ist der Einsatz in der 2 Meter Klasse, wie hier bei der Katana 120. Hier ist wie bei der Suchoi 140 der Platz für die PowerBox Sensor schon einem Rumpfausschnitt vorgesehen Jetmodelle, Segler bis zu Meter sind ebenfalls hervorragende...
- Seite 10 technischen Angaben Blau eloxierter beschriebene Leistung der PowerBox Kühlkörper, Sensor (3-5 A) ist nicht auf die max nicht abdecken Reglerleistung PowerBox Sensor bezogen, sondern auf die Leistung bei entsprechend effizienter Kühlung. IJm eine gute Kühlung dan-11t hohe Leistung zu erreichen, wurde von uns ein aufwendig blau eloxierter Kühlkörper auf Rückseite PowerBox...
- Seite 11 Die beiden Anschlusskabel, sowohl auf der Akku- als auch auf der Empfängerseite Sind mit zweimal 0,34 mma so dimensioniert, dass auch bei maximaler Belastung nur sehr geringe Spannungsabfälle entstehen Zur Verdeutlichung der Funktionszusammenhänge der PowerBox Sensor dient das folgende Blockschaltbild. Es stellt den Funktionsablauf der Komponenten graphisch dar: Regw LEO Anu2...
- Seite 12 Uns ist kein Hersteller im Modellbaubereich bekannt derart aufwendige und kostspielige Prüfungen mit seinen Geräten durchführen lässt. Die PowerBox Systems GmbH ist zur Zeit als einziger Zulieferer für elektronische Geräte im Modellbau nach ISO 9001 :2008 zertifiziert ! Wir Sind Stolz...
- Seite 13 Werfen Sie die Innenverpackung nicht einfach weg! Sie kann Ihnen noch als Schablone Anzeichnen Schalterausschnittes im Modell dienen Schneiden Oder sägen Sie außerhalb der aufgezeichneten Linie. (Foto) Trotz der hohen Vibrationsfestigkeit Produktes sollte die PowerBox Sensor immer an einer vibrationsarmen Stelle Rumpf eingebaut werden.
- Seite 14 Einbaumaße: 57.5 Sl.3 Garantiebestimmungen: Jede PowerBox Sensor durchläuft während Herstellung mehrere Prüfverfahren. legen besonderen Wert einen besonders hohen Qualitätsstandard, auch bei allen Zulieferteilen_ Dadurch Sind wir in der Lage auf alle unsere Akkuweichen- und Schaltsysteme eine Garantie von 36 Monaten zu gewähren.
- Seite 15 Technische Daten Betriebsspannung: 4,ov - 9,ov Stromversorgung: 2 x 5s NiMH/NiCd, 2s Lipo, 2s LiFePo Stromaufnahme: Betrieb: ca. 30mA Ruhestrom: ca. IOWA Ausgangsspannung: 5,9V stabilisiert Strombelastbarkeit: Spitze 2 x 6A Dropout Spannung: o,3V Abmessungen: 65 x 23 x 18 mm Gewicht: Temperaturbereich: -300C...
- Seite 16 Wir wünschen Ihnen viel Erfolg beim Einsatz Ihrer neuen PowerBox Sensor! Donauwörth im April 2011...
- Seite 17 PowerBox Systems...
- Seite 18 PowerBox Systems World Leaders in RC Power Supply Systems PowerBox-Systems GmbH zertifiziert nach DIN EN ISO 9001:2008 Ludwig-Auer-Straße D-86609 Donauwörth Germany Tel: +49-906-22 55 9 Fax: +49-906-22 45 9 info@PowerBox-Systems.com www.PowerBox-Systems.com...
