R&S FSH
7.2 Kabel- und Antennentests konfigurieren
Um gültige Messergebnisse zu erhalten, müssen Sie die Eigenschaften des zu
messenden Kabels, wie etwa Modell oder Frequenzbereich, angeben.
7.2.1 Kabelmodell auswählen
Damit die Geschwindigkeit der Ausbreitung und damit der genaue Abstand zu
Fehlstellen bestimmt werden kann, müssen Sie das zu prüfende Kabelmodell
angeben.
Im R&S FSH ist bereits bei Auslieferung eine Liste mit vordefinierten Kabelmodellen
gespeichert, die ohne zusätzlichen Aufwand sofort verwendbar sind. Wenn Sie ein
Kabel testen möchten, das nicht in der Liste enthalten ist, können Sie Kabelmodelle
definieren, entweder manuell auf dem R&S FSH oder mit dem "Cable Model Editor"
des Softwarepakets R&S FSH4View, das mit dem R&S FSH geliefert wird.
7.2.1.1
Vordefiniertes Kabelmodell auswählen
► Taste MEAS drücken.
► Softkey "Kabelkonfig." drücken.
► Menüpunkt "Kabelmodell
auswählen" auswählen.

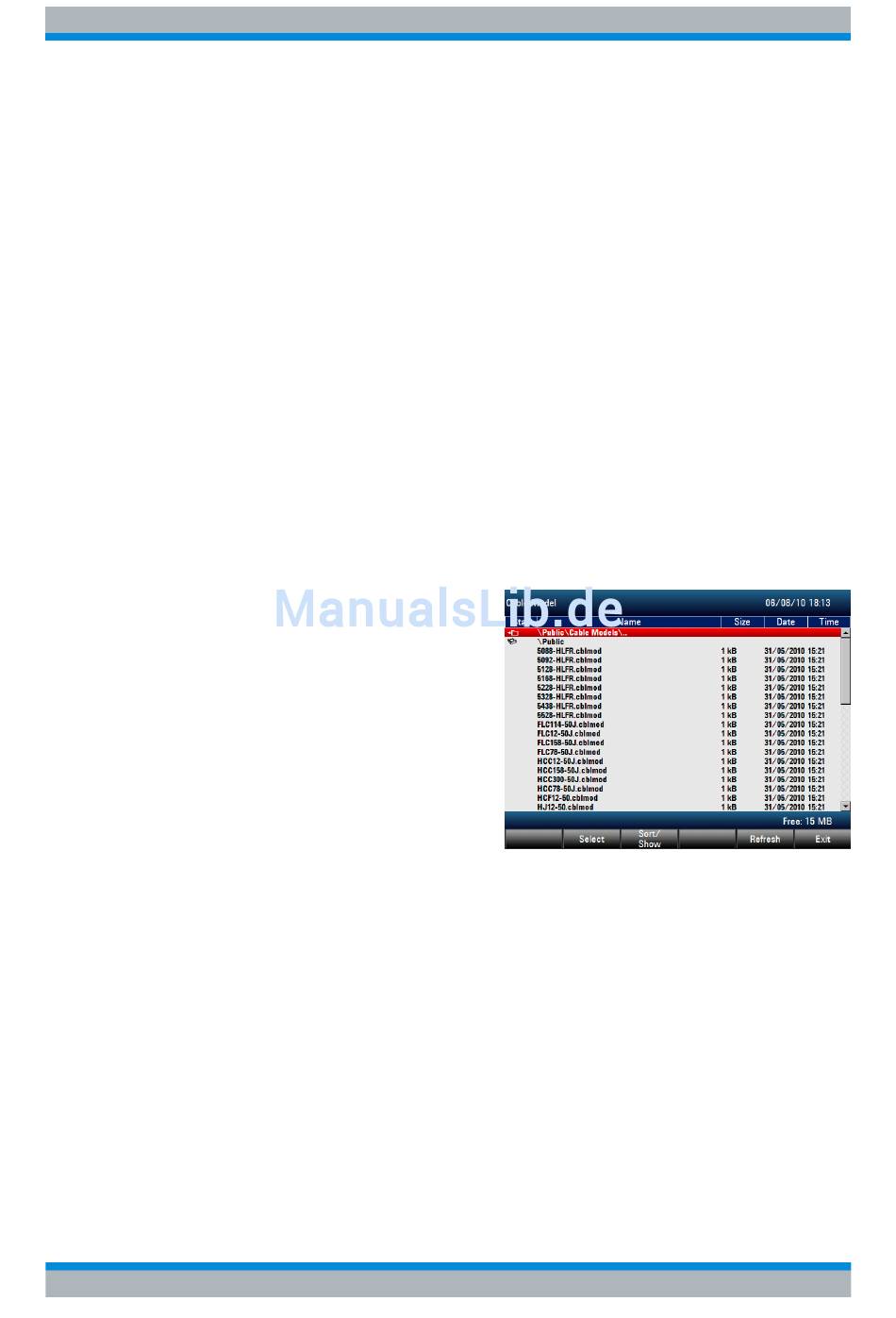

Der R&S FSH öffnet den
Dateimanager zum Auswählen
des Kabelmodells.
► Das zu prüfende Kabelmodell
auswählen.
► Auswahl mit dem Softkey
"Auswählen" bestätigen.
Der R&S FSH zeigt das aktuell ausgewählte Kabelmodell in der Titelleiste des
Diagramms an.
► Im Menü "Kabelkonfig." den Menüpunkt "Kabelmodell abwählen" auswählen, wenn
Sie Messungen ohne Verwendung eines bestimmten Kabelmodells durchführen
möchten.
Operating Manual 1173.6275.11 - 21
Distance-to-Fault-Modus (R&S FSH-K41)
Kabel- und Antennentests konfigurieren
191
