6.5 Vektor-Voltmeter (R&S FSH-K45)
Bei Ausstattung mit der Firmware-Option R&S FSH-K45 (Bestellnummer
1304.5658.02) können Sie einen R&S FSH mit Mitlaufgenerator und VSWR-Brücke
(Modelle .24 und .28) als Vektor-Voltmeter einsetzen.
Ein Vektor-Voltmeter führt Reflexionsmessungen (S11) und Übertragungsmessungen
(S21) durch. Der Mitlaufgenerator liefert das Signal, das ein unmoduliertes Sinussignal
auf einer einzelnen Frequenz erzeugt. Typische Anwendungen für einen Vektor-
Voltmeter:
● Anpassung der elektrischen Länge von Kabeln mithilfe einer Reflexionsmessung
● Test der Antennenelemente eines phasengesteuerten Antennenfeldes relativ zu
einer Referenzantenne mithilfe einer Übertragungsmessung
► Taste MODE drücken.
► Softkey "Netzwerkanalysator" drücken.
► Taste MEAS drücken.
► Softkey "Messmodus" drücken.
► Menüpunkt "Vektor-Voltmeter" auswählen.
Der R&S FSH startet die Vektor-Voltmeter-Betriebsart. Er aktiviert den
Mitlaufgenerator und den Zero-Span-Modus.

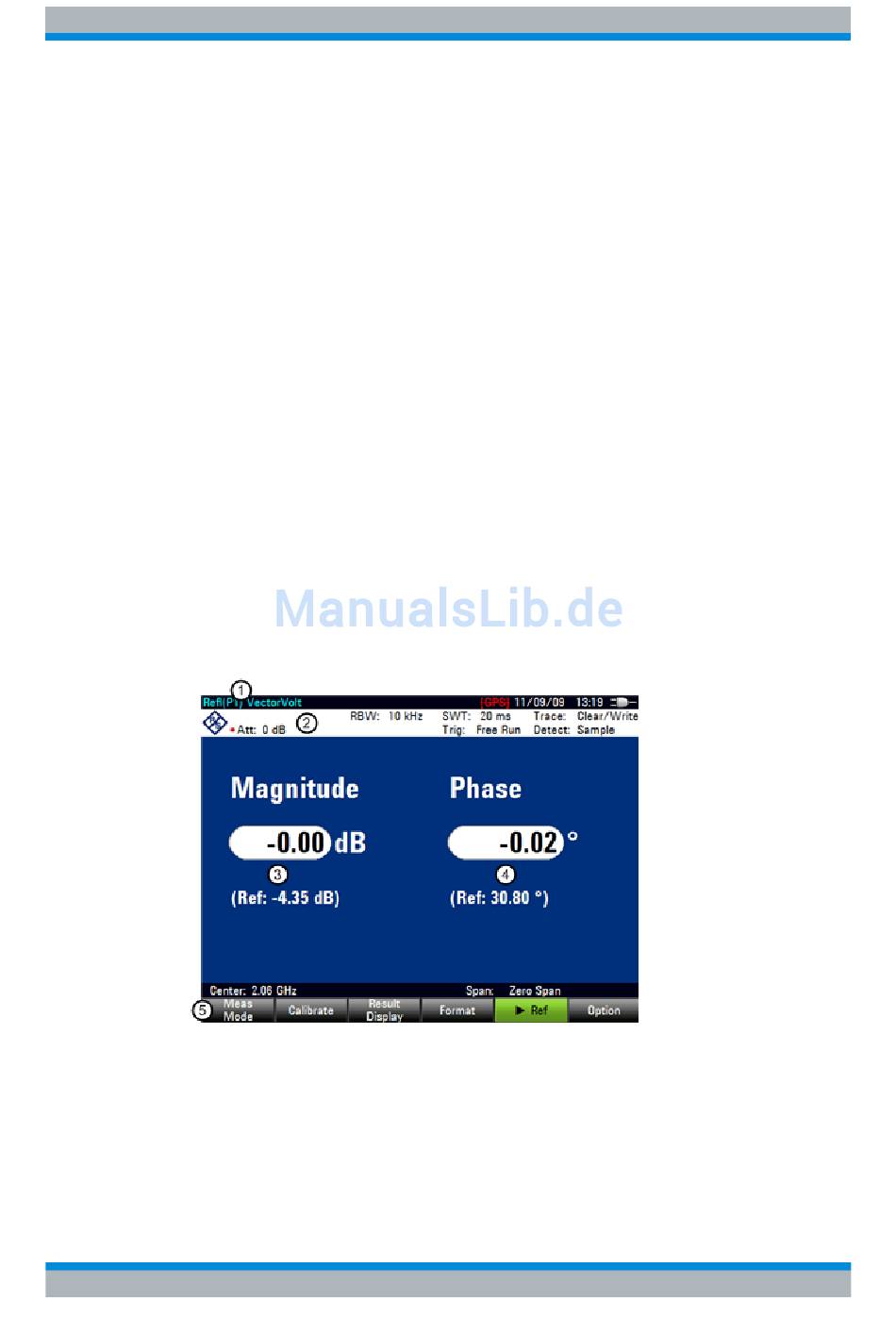

Bildschirmdarstellung des Vektor-Voltmeters
1 Ergebnisanzeige
2 Hardware-Einstellungen
3 Ergebnisse: Betrag
4 Ergebnisse: Phase
5 Softkeymenü für den Vektor-Voltmeter
Operating Manual 1173.6275.11 - 21
Netzwerkanalysatorbetrieb
Vektor-Voltmeter (R&S FSH-K45)
