MCO 305 Produkthandbuch

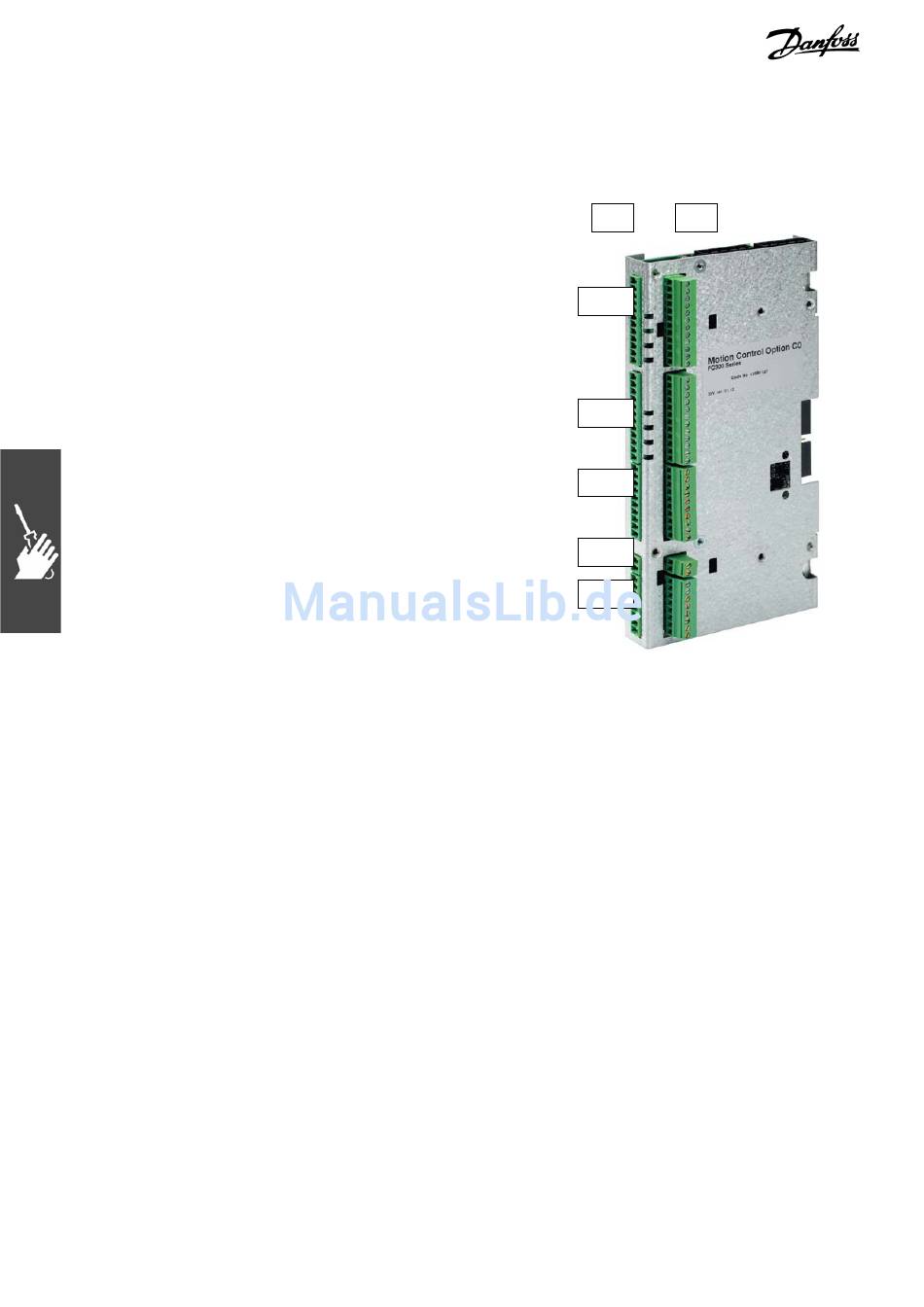

MCO 305 Steuerklemmen sind Stecker mit Schraubklemmen. Um die gleiche MCO 305 Karte in allen Aus-
führungsgrößen benutzen zu können, sind die Klemmenleisten doppelt vorhanden. Siehe Abbildung, um die
entsprechende Klemmenleiste zu finden:
(1) wird für die Ausführungsgrößen A2 und A3 benutzt,
(2) wird für die Ausführungsgrößen A5, B1 und B2 benutzt:
X55 = Drehgeber 2
X56 = Drehgeber 1
X57 = Digitale Eingänge
X58 = 24VDC Stromversorgung
X59 = Digitale Ausgänge
14
__ Installieren und in Betrieb nehmen __
MG.33.K2.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
(1) (2)
X55
X56
X57
X58
X59
