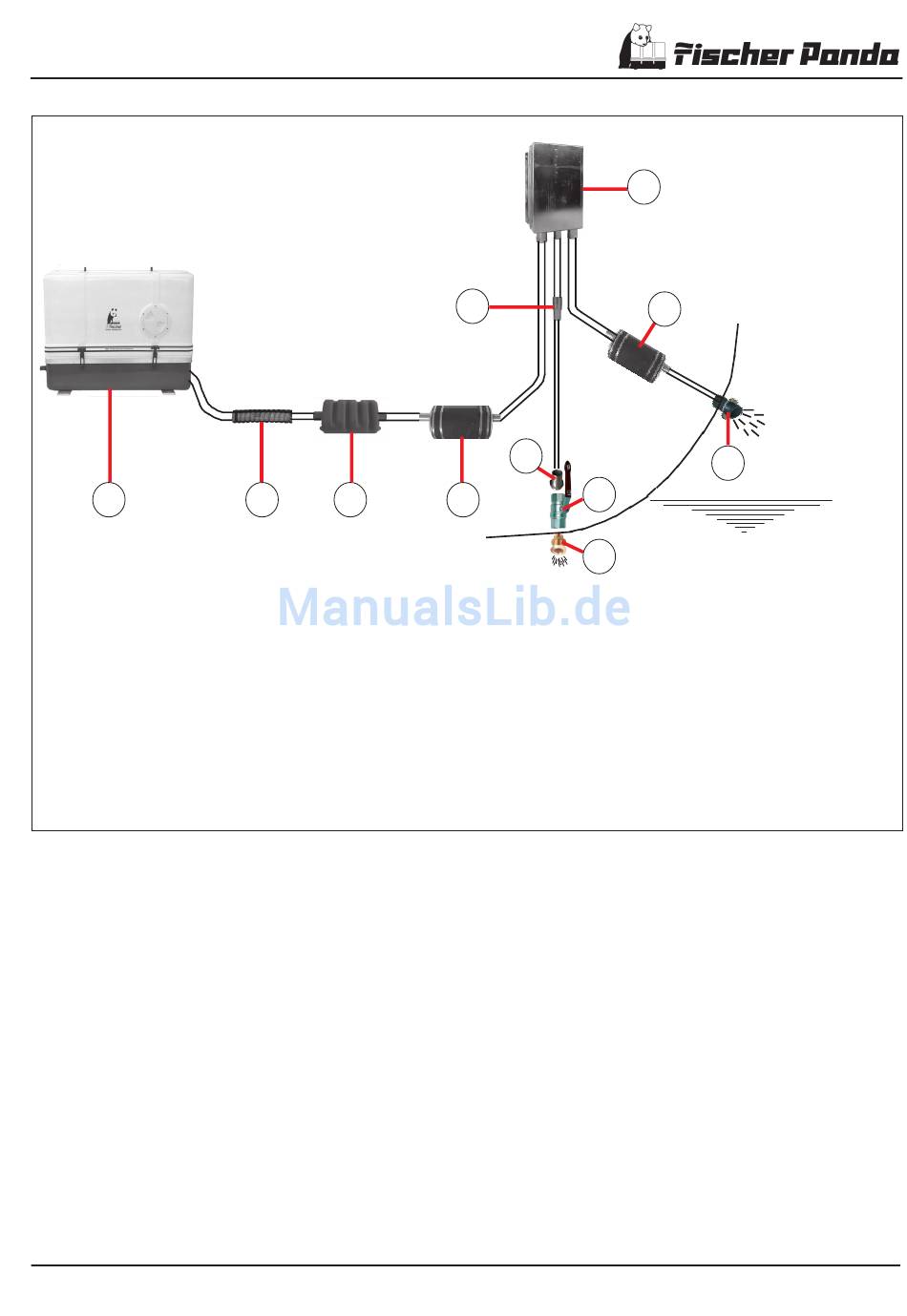

Abgas-Wasser-Trenneinheit Und Wassersammler Montage Für Die "Super-Silent" Ausführung; Exhaust/Water Separator And Waterlock Installation For The "Super-Silent Exhaust System - Fischer Panda Panda PMS 6000ND Betriebsanleitung

01
01. Generator
02. Abgasschlauch
03. Schalldämpfer (optional)
04. Wassersammler
05. Schlauchtülle
06. Seeventil
07. Borddurchlaß
08. Borddurchlaß
09. Schalldämpfer
10. Abgas-Wasser-Trenneinheit
11. Reduzierstück ggfs. zu verwenden
4.4.3 Abgas-Wasser-Trenneinheit und Wassersammler
Montage für die "Super Silent" Ausführung
ICEMASTER liefert einen Spezial-Wassersammler mit "Gummibalg", der
zusätzlich eine sehr erhebliche Geräuschreduzierung bewirkt gegen-
über den normalen Wassersammlern aus Plastik etc.
Schwanenhals
Wenn die Abgas-Wasser-Trenneinheit ausreichend hoch montiert worden
ist, ist ein Schwanenhals nicht mehr erforderlich. Die Abgas-Wasser-
Trenneinheit erfüllt die gleiche Funktion.
Wassersammler
Der Wassersammler sollte so nah wie möglich am Generator installiert
werden. Er muß so groß bemessen sein, daß darin das Kühlwasser vom
höchsten Punkt (normalerweise Abgas-Wasser-Trenneinheit) bis zum
tiefsten Punkt (Wassersammler) aufgehalten werden kann und nicht in die
Maschine steigen kann.
12´03 PANDA 6000ND PMS
02 03
Betriebsanleitung/Operation manual
Made by ICEMASTER GmbH Germany
11
05
06
04
07
01. Generator
02. Exhaust hose
03. Silencer
04. Water lock
05. Hose tulles
06. Sea valve
07. Hull inlet
08. Hull inlet
09. Silencer
10. Exhaust-water-separator
11. Reduce piece if applicable to apply
4.4.3 Exhaust/Water Separator and Waterlock Installation
for the "Super Silent" Exhaust System
ICEMASTER offers a sound dampened water lock with a rubber bellows
which allows for considerable noise reduction compared to standard
thermoplastic water locks.
Goose neck
If the exhaust/water separator is mounted more than 600mm (24") above
the water line an additional goose neck is not required.
Waterlock
The water lock prevents the generator from being flooded by outside sea
water and should be installed as close to the generator as possible. The
lock must be large enough to hold the entire water volume held in the hose
from the top of the goose neck (or exhaust/water separator) to the water
lock.
