1.2

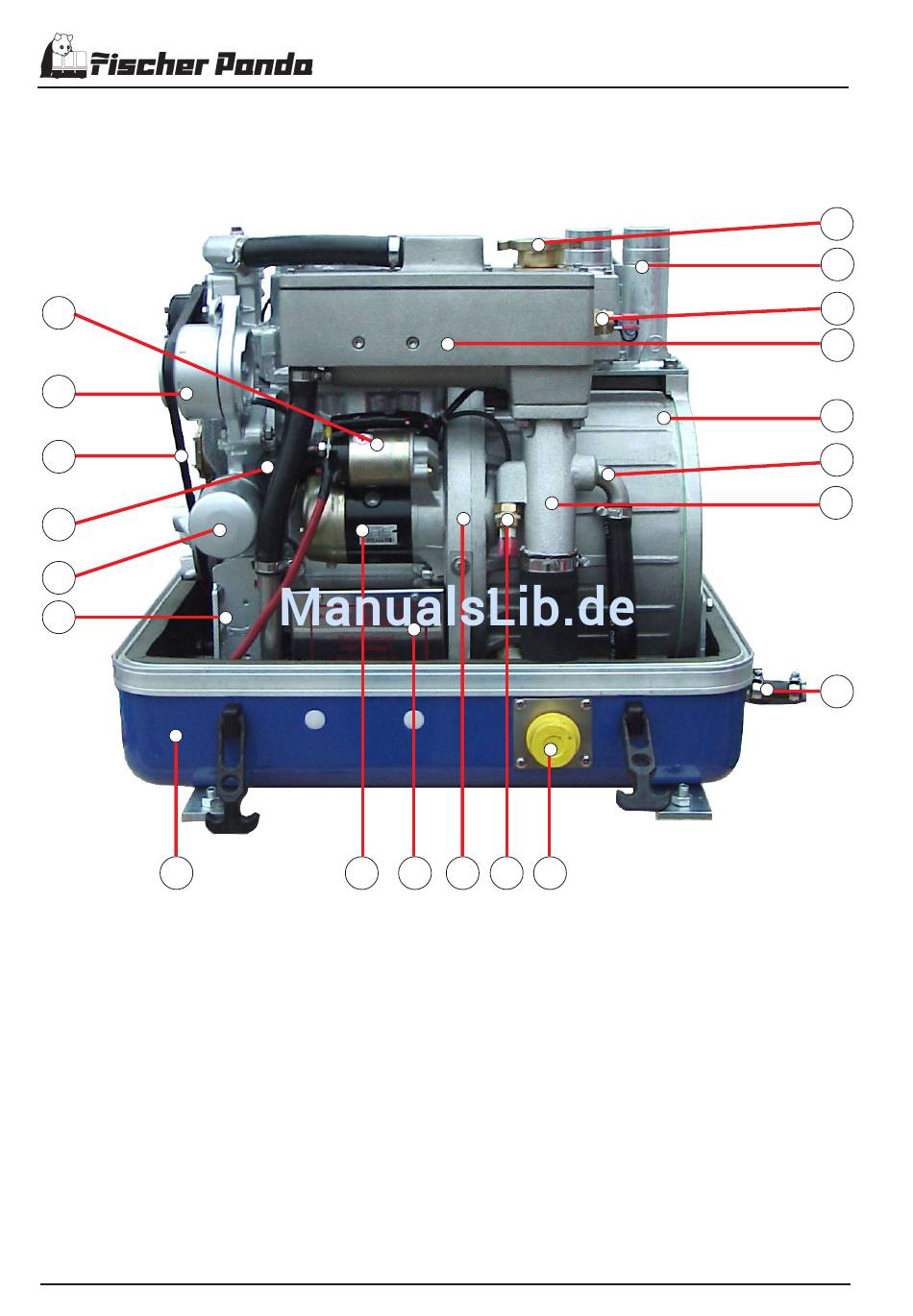

Seitenansicht Rechts

5500 Marine)
01
02
03
04
05
06
07
01. Magnetschalter für Anlasser
02. Lichtmaschine 12V
03. Keilriemen für Lichtmaschine und interne Kühlwasserpumpe
04. Öldruckschalter
05. Motorölfilter
06. Generatorfuss
07. Schalldämmkapsel-Unterteil
08. Anlasser
09. Generator Klemmkasten
10. Motoranschlußflansch
11. Thermoschalter Abgas
12. Anschluß Abgasschlauch
13. Anschluß für externes Kühlwasser-Ausgleichgefäß
14. Abgasanschlußstutzen
15. Einspritzstutzen für Kühlwasser
16. Generatorgehäuse mit Wicklung
17. Wassergekühlter Abgaskrümmer
18. Thermoschalter Abgaskrümmer
19. Erregerkondensatoren (4x50µF)
20. Kühlwasser Einfüllstutzen
Seite 12 Kap. I PANDA 6000ND PMS
(Abbildung zeigt den Panda
08 09
Betriebsanleitung/Operation manual
Made by ICEMASTER GmbH Germany
1.2 Side View Right
10 11 12
01. Solenoid switch for starter motor
02. Alternator (dynamo) 12V
03. V-belt for alternator and internal cooling water pump
04. Oil pressure switch
05. Motor oil filter
06. Earth switch relais
07. Sound insulation capsule base part
08. Starter motor
09. Generator power terminal box
10. Engine flange
11. Thermoswitch exhaust
12. Connection exhaust manifold
13. Connection for external cooling water expansion tank
14. Exhaust outlet
15. Injection port for cooling water
16. Generator housing with winding
17. Watercooled exhaust manifold
18. Thermoswitch exhaust manifold
19. Exciting capacitors (4x50µF)
20. Cooling water filler neck
...:\Handbuch\Marine\2-spaltig\Panda6000ND\p06m1v03.p65
(shown: Panda 5500 Marine)
K03PMP06B005
12´03
20
19
18
17
16
15
14
13
