Automatische Netztrennung bei Über-/Unterspannung
Sofern Klimaanlagen oder andere wertvolle Einrichtungen installiert
sind, sollte ein Lastabwurfrelais mit einem automatischen Span-
nungsüberwachungsrelais installiert werden. Dieses Relais schaltet
das Netz automatisch ab, wenn die eingestellte Spannungsgrenze
unter- oder überschritten wird und schaltet es nach einer bestimmten
Zeit ein, wenn die vorgesehene Spannung wieder erreicht wird.
Durch ein solches Relais ist gewährleistet, daß keine Schäden an den
Verbrauchern und Einrichtungen durch Unter- bzw. Überspannung
entstehen können.
Ein solches Spannungsmeßrelais mit Schaltschütz können Sie im
Installationsfachhandel beziehen oder als fertige Einheit durch Ihren
PANDA-Händler bestellen.
Durch die Spannungsüberwachung wird auch erreicht, daß sich das
Netz immer rechtzeitig automatisch abschaltet, wenn der Generator
gestoppt wird. Das "Spannungs-Überwachungsrelais" sollte so ge-
schaltet werden, daß auch die Landanschlußspannung überwacht
wird. Das Relais würde dann in diesem Falle auch die Aggregate bei
Unterspannung abschalten.

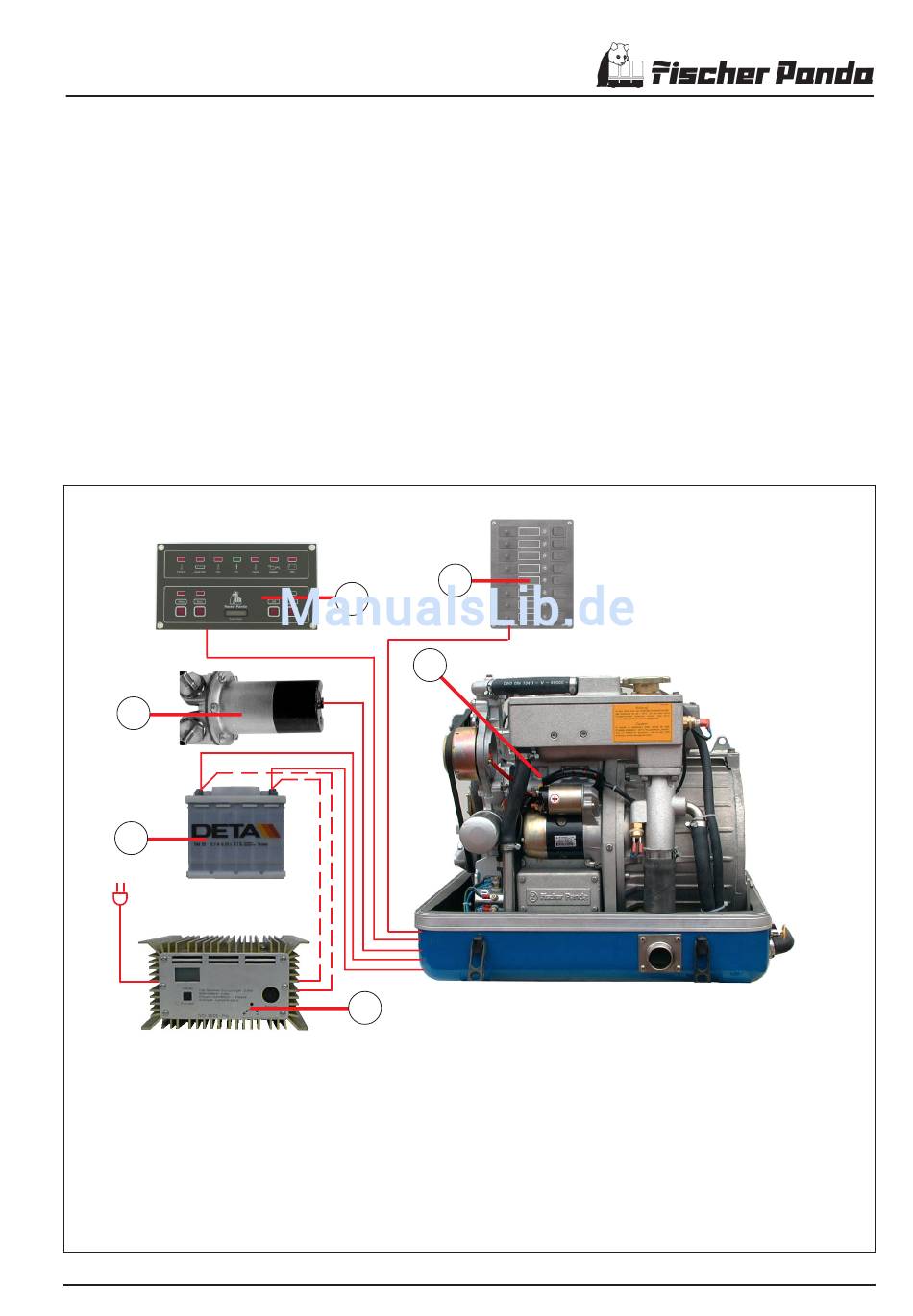

04
05
01. Generator
02. Bordnetzverteilung 120/230V
03. Fernbedienpanel
04. Kraftstoffpumpe 12V
05. Starterbatterie
06. Batterieladegerät (optional)
12´03
PANDA 6000ND PMS
03
12x1 mm²
01
2x1 mm²
1x16 mm²
1x16 mm²
06
Betriebsanleitung/Operation manual
Made by ICEMASTER GmbH Germany
Automatic Voltage Monitoring and Auto-Shut Down
If air conditioning units (compressors) or other such valuable equip-
ment is installed on-board, it is recommend that an automatic voltage
monitoring unit be installed to protect this equipment from possible
sharp voltage drops. The voltage monitoring system shuts down the
entire system (and therefore all users) by means of a circuit breaker
relay as soon as the voltage falls below a set value (the monitor will
also shut down the on-board grid automatically when the generator
is stopped).
Such a relay with contactor can be obtained from the installator or as
a complete unit from your Panda dealer.
The voltage control ensures that circuit can be switched off automati-
cally if the generator is to be stopped. The "voltage control relay"
should be switched to monitor the shore power voltage. The relay
would also then switch off the aggregate in the case of undervoltage.
02
01. Generator
02. Distribution panel 120/230V
03. Remote control panel
04. Fuel pump 12V
05. Starter battery
06. Battery charger (optional)
...:\Handbuch\Marine\2-spaltig\Panda6000ND\p06m1v03.p65
Kap. I Seite 35
