DER PANDA GENERATOR

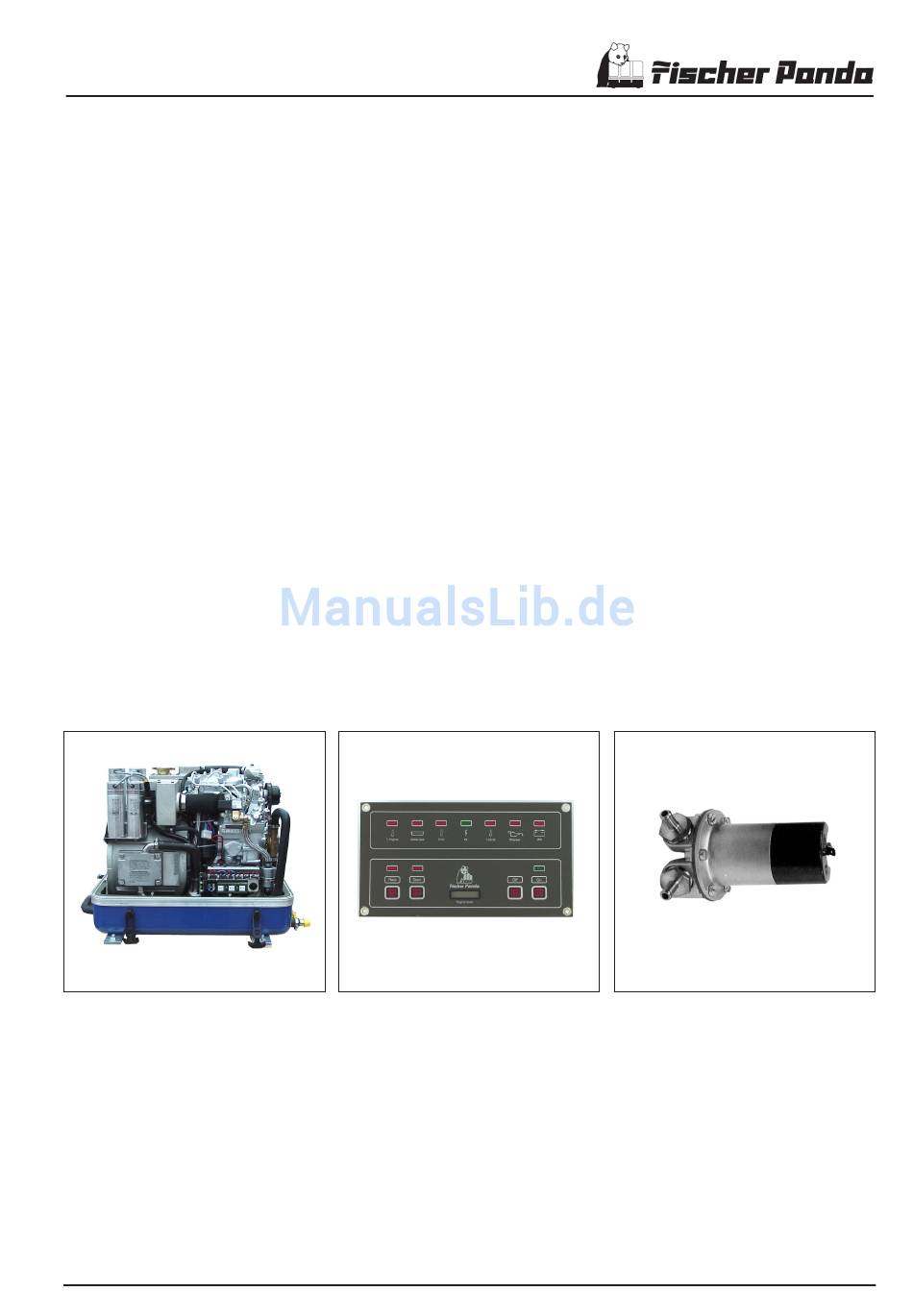

1.1 Gerät und Zubehör
1. Aggregat mit Schalldämmkapsel
Der Motor und der elektrische Stromgenerator sind durch den
Motoranbauflansch miteinander verschraubt. Die Baugruppe ist
auf 4 Schwingungsdämpfern innerhalb der Kapsel gelagert. Alle
elektrischen Anschlußleitungen werden aus dem Kapselunterteil
zur Stirnseite herausgeführt. Neben der GFK Kapsel in zwei Aus-
führungen (3D und 4DS) ist auch eine Version aus Edelstahlblech
(Profiline) lieferbar.
2. Fernbedienpanel
Das Fernbedienpanel gehört zum Standardlieferumfang und ist
gemäß Anschlußplan anzuschließen. Das Fernbedienpanel ist
zur Steuerung des Aggregates und zur Auswertung der Motor-
/ Generatorüberwachung erforderlich.
3. Elektrische Kraftstoffpumpe
Der Panda Generator wird mit einer externen elektrischen 12V-
DC Kraftstoffpumpe geliefert, die möglichst nahe am Tank montiert
werden muß.
4. Kraftstoffilter
Im Gerät ist ein Kraftstoff-Feinfilter montiert. Zusätzlich muß aus-
serhalb vom Generator ein externer Vorfilter mit Wasserabscheider
installiert werden. (Ist nicht im Lieferumfang enthalten.)
1. Aggregat mit Schalldämmkapsel
1. Generator unit with capsule
12´03 PANDA 6000ND PMS
1.
1.1
1. Diesel Genset with Sound Insulated Capsule
2. Generator Control Panel
3. Electrical Fuel Pump
4. Fuel Filter
2. Fernbedienungspanel
2. Remote Control Panel
Betriebsanleitung/Operation manual
Made by ICEMASTER GmbH Germany

THE PANDA GENERATOR

Set and Accessories

Engine and Generator are connected together by screws on the
motor flange. The genset base frame sits on rubber vibration
dampening pads which are mounted securely to the capsule
base. All cables are guided through the capsule's front side with
water-proof grommets. Additional to the GFK capsule there is a
stainless steel version (Profiline) available.
The remote control panel comes as standard equipment with the
Panda Generator and must be connected as per the wiring dia-
gram provided.
The Panda generator is supplied with an external electrical 12V-
DC fuel pump, which must be mounted as close as possible to the
tank.
A fuel fine filter is fitted to the machine. Additionally, an external
pre-filter with water separator must be fitted. (Not obtainable
within the scope of supply.)
4. 12V Dieselpumpe extern
4. External 12V Fuel pump
