RÜCKSEITE (F

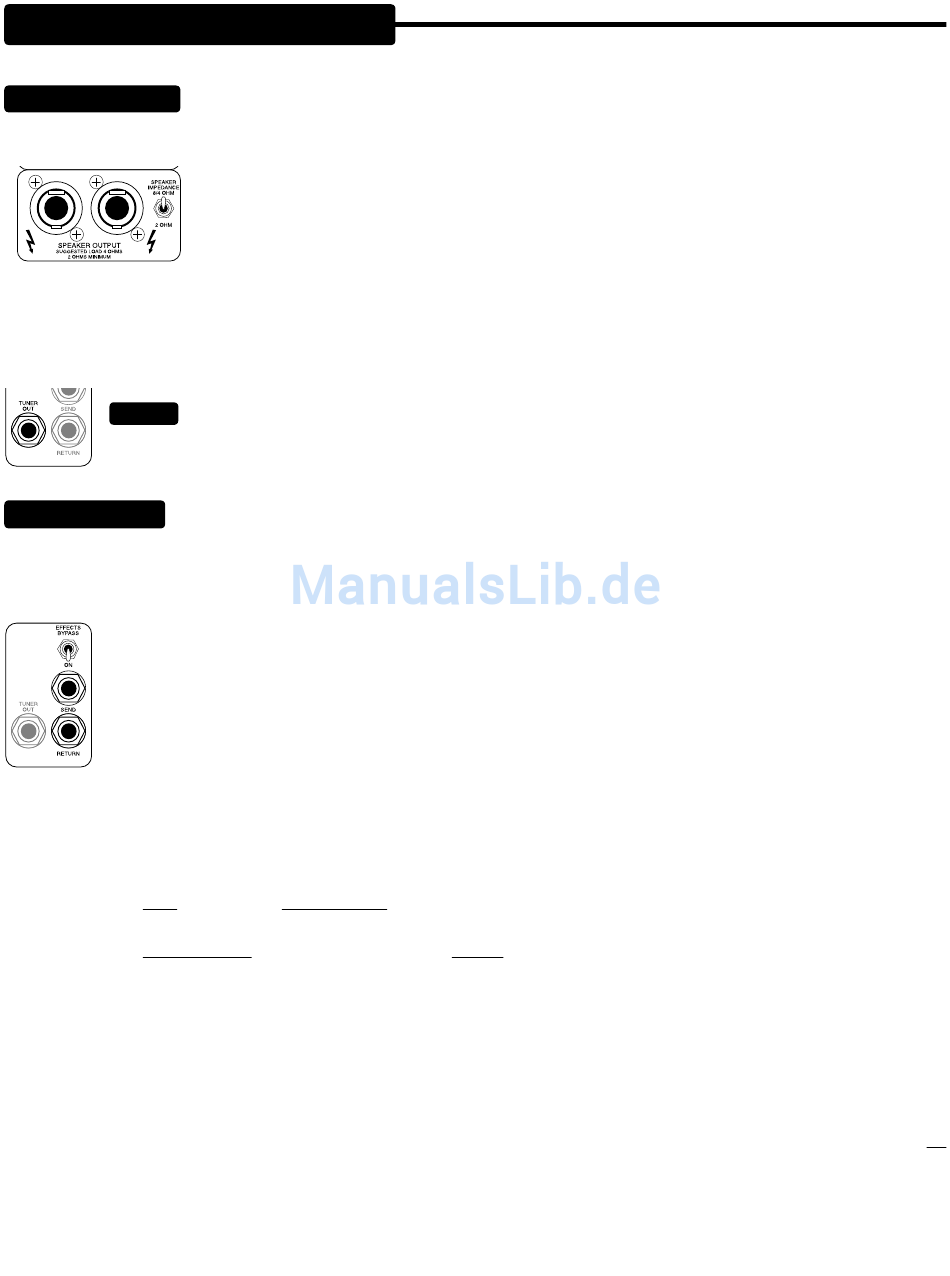

SPEAKER OUTPUTS:

auch Neutrik SPEAKON Stecker aufnehmen. Die vollen 600 Watt liegt vor, wenn Sie mit einem 4 Ohm Speakersystem arbeiten und der SPEAKER
IMPEDANCE Schalter in die 8/4 Ohm Position steht (nach oben). Das ist unser Anschlußvorschlag und die bevorzugte Konfiguration.
HINWEIS: Passen Sie den SPEAKER IMPEDANZ Schalter immer an Ihre tatsächliche Lautsprecher Impedanz an. Wenn Sie zum Beispiel bei großen
Lautstärken mit einem 2 Ohm Speakersystem spielen, während der Schalter in der 8/4 Ohm Position steht, kann es sein, dass nach einiger Zeit die
Kurzschluß-Schutzeinrichtung auslöst und das Signal an den Speakerausgänge stummschaltet. Dies wird Ihre Darbietung zwangsläufig unterbre-
chen, damit die MOSFET Endtransistoren nicht zu heiß werden und sich erholen können.

TUNER:

Buchse.

EFFECTS LOOP:

Der M6 CARBINE hat einen internen EFFECTS LOOP eingebaut, um Verbindung mit externen Effektprozessoren aufneh-
men zu können. Dieser Loop-Schaltkreis befindet sich auf dem Schnittpunkt zwischen Pre- und Poweramp und ist seriell zum trockenen (dry)
Signal verkabelt. Es ist deshalb äußerst wichtig, Effektprozessoren von guter Qualität zu verwenden. Obwohl die meisten Geräte anschlußtech-
nisch keine Probleme bereiten, so ist es trotzdem so, dass minderwertige Geräte den Klang sehr verfälschen können. Denken Sie daran, dass jede
Klangkette nur so gut klingen kann wie sein schwächstes Glied.
HINWEIS: Benutzen Sie auch hochwertige Verbindungskabel für die Verbindungen zum Effekt-Rack - und diese so kurz wie möglich.
Bei Kabellängen über ein Meter verliert der Sound an Frische und Durchsetzungskraft.
Der LOOP hat einen sogenannten "Hard Bypass" Schalter, womit Sie die angeschlossenen Geräte komplett aus der Signalkette
nehmen können, z.B. im Studio - oder wann immer Sie die angeschlossene Periferie nicht benutzen wollen. Die meisten Men-
schen werden dabei kaum einen Klangunterschied hören, aber für die Puristen unter uns ist es beruhigend zu wissen, dass der
Signalweg so direkt wie möglich ist.
So verwenden Sie den EFFECTS LOOP:
1). Verbinden Sie die SEND Buchse mit der Eingangsbuchse Ihres Effektprozessors.
2). Verbinden Sie die Ausgangsbuchse Ihres Effektprozessors mit der RETURN Buchse.
3). Setzen Sie den EFFECTS LOOP BYPASS Schalter in der ON Position.
4). Stellen Sie die Ein- und Ausgangspegelregler Ihres Effektprozessors so ein, dass beim Umschalten des Bypassschalters von ON auf BYPASS
kein Lautstärkesprung auftritt. Es kann u. U. sein, dass Sie den Ausgangspegelregler des M6 CARBINE zurückdrehen müssen, wenn die Aussteue-
rungsanzeige des Prozessors in den roten Bereich fährt.
HINWEIS: Der EFFECTS LOOP ist für hochwertige Effektprozessoren optimiert. Die meisten einfachen Pedaleffekte funktionieren besser, wenn Sie vor
den Eingang - also zwischen Instrument und Eingangsbuchse - eingesetzt werden. Sie werden dann möglicherweise eine klangliche Verschlechterung
feststellen. Diese Verschlechterung entsteht durch die zusätzliche Kabelwege und dadurch, dass Ihr Instrument nicht mehr direkt an das Steuergitter
der ersten Röhre anliegt. Hier müssen Sie selbst entscheiden, ob der Sound für Sie akzeptabel ist.
):
ORTSETZUng
Dies sind die Lautsprecherausgänge Ihres M6 CARBINE. Die Buchsen können sowohl Standard Klinkenstecker als
Mit einem 8 Ohm Speaker bringt der M6 CARBINE noch ca. 300 Watt unverzerrte Power. Falls Sie mit einem
Speakersystem von 2 Ohm arbeiten, muß der Impedanzschalter unbedingt in die 2 Ohm Position (nach unten)
gekippt werden, damit der Verstärker stabil arbeitet. In dieser Konfiguration reduziert eine Limiter-Schaltung die
Lautstärke auf 600 Watt.
In einem Rack-System ist es wünschenswert, alle Kabel auf der Rack-Innenseite zu haben. Dazu dient diese TUNER OUTPUT
