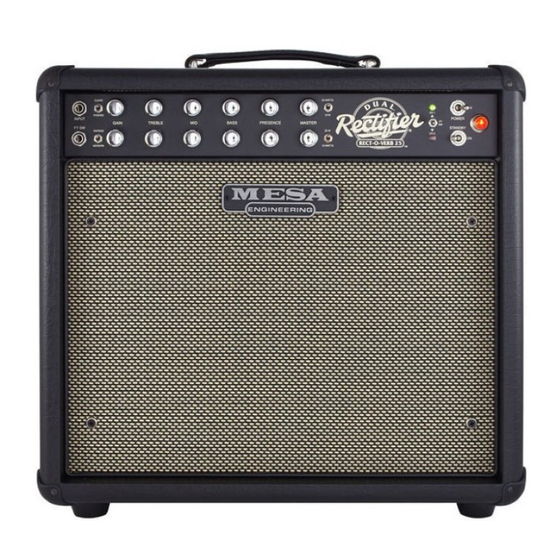

Mesa/Boogie RECTO-VERB 25 Bedienungsanleitung

Multi-watt
Vorschau ausblenden Andere Handbücher für RECTO-VERB 25:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
M
-W
ulti
att
RECTO-VERB 25
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mesa/Boogie RECTO-VERB 25

Inhaltszusammenfassung für Mesa/Boogie RECTO-VERB 25

  • Seite 1 RECTO-VERB 25 Bedienungsanleitung...
  • Seite 2 – Company sein zu dürfen. Das nehmen wir nicht auf die leichte Schulter. Mit Ihrer Wahl, diesen Verstärker als Teil Ihrer musikalischen Ausdrucksfähigkeit zu nutzen, werden Sie Mitglied der MESA/Boogie Familie . WILLKOMMEN Unser Ziel ist es, Sie niemals im Stich zu lassen. Ihr Lohn als Besitzer eines neuen MESA/ Boogie Verstärkers ist es, von den vielen Pionierleistungen und Mesa Patenten zu profi-...

  • Seite 3: Wichtige Sicherheitsanweisungen

    Wichtige Sicherheits-Anweisungen Lesen Sie die Anleitung Denken Sie an die Anleitung Beachten Sie die Anleitung Folgen Sie der Anleitung Betreiben Sie den Verstärker niemals in der Nähe von Wasser Säubern Sie Ihn nur mit einem trockenen Tuch Verstopfen Sie nie die Ventilatoröffnung Stellen Sie den Verstärker nur nach Anweisung des Herstellers auf Platzieren Sie den Verstärker nie in der Nähe von Hitzequellen wie: Heizungen, Öfen oder anderen Geräten (auch Verstärker), die Hitze produzieren.
  • Seite 4 WARNUNG: Um das Risiko eines elektrischen Stromschlags zu vermeiden, darf der Verstärker niemals mit Regen oder anderen Flüssigkeiten in Berührung kommen. Das Netzstecker- Kabel ist die Hauptverbindung zwischen Verstärker und Stromnetz. Der Netzste- cker sollte nach der Inbetriebnahme des Geräts immer erreichbar sein. WARNUNG: Vor Inbetriebnahme des Verstärkers sollte sichergestellt sein, dass das Netzkabel keine Beschädigungen aufweist.
  • Seite 5 Sound des Mini-Rectos. Spieler, die für Ihren Stil weniger Gain bevorzugen, werden den röhrengetriebenen Hall mit seinem üppigen Sound und weicherem Attack zu schätzen wissen. Egal ob also Combo oder Topteil: Der RECTO-VERB 25 hat einen weniger „bedrohlichen Charakter“ ohne aber seine Gene zu verleugnen. Er rundet somit die Rectifier Linie auf angenehme Weise ab.
  • Seite 6 Potential in solchen ausgeklügelten Schaltungen steckt. Wir sind uns sicher, dass auch diese neue und spannende Seite des RECTO-VERB 25‘s Ihre Fußspuren hinterlassen wird. MODERN ist das genaue Gegenteil in jeder Hinsicht. Dieser Mode springt Ihnen direkt ins Gesicht, mit einem exzellenten Attack und einer kleinen Absenkung in den hohen Mitten um Ihr Spiel so perkussiv und akkurat wie möglich wiederzugeben.

  • Seite 7: Nützliche Hinweise

    PUSHED 10 W INPUT POWER GAIN TREBLE BASS PRESENCE MASTER FT SW STANDBY VINTAGE 25 W CH 2 RECTO-VERB 25 MODERN 10 WATTS RECTO-VERB 25 HANDCRAFTED Nützliche Hinweise VACUUM TUBE IN PETALUMA, AMPLIFIER CALIFORNIA SPEAKERS LOOP PATENTED TUBE GUIDE 1. Lassen Sie ihrem Verstärker nach dem Einschalten ein wenig Zeit um auf Temperatur zu kommen, bevor Sie die Röhren mit...

  • Seite 8: Kanal 2: Vintage / Modern

    CLEAN-Mode erreicht. Ferner lässt sich mit Hilfe dieser erweiterten Gain-Reserven einer der ausdrucksstärksten Solo-Modes Ihres RECTO-VERB 25‘s realisieren. Da das Signal hier nur wenige Gain-Stufen durchlaufen muss und der EQ auf das natürlichere und hellere Klangbild eines CLEAN-Sounds abgestimmt ist, reagiert dieser Mode noch schneller auf harte Anschläge und erzeugt damit ein sehr bissiges Spielgefühl.
  • Seite 9 Um die Bedeutung des GAIN-Reglers bei der Tonformung verständlich zu machen, wollen wir seine Funktion von zwei Seiten beleuchten, nämlich 1) für sich genommen und 2) in Kombination mit den Klangreglern. GAIN REGIONS 1) Die GAIN-Regelung ist in drei Klang-Zonen aufgeteilt: Most Balanced Brightest LOW (07.00- bis 11.00-Uhr-Position) bietet den saubersten, am wenigsten gesättigten Ton.
  • Seite 10 Ausgangsbasis für weitere Experimente mit der Klangregelung schafft. VARIABLE ACCORDING Mit der EL84 Bestückung des RECTO-VERB 25 ist es leider nicht möglich, eine so brachiale Wieder- TO TREBLE & MID CONTROL gabe der tiefen Frequenzen zu erreichen wie bei seinen großen 6L6 getriebenen Brüdern. Gerade auch deswegen sollte man den BASS-Regler mit Bedacht einsetzen.
  • Seite 11 Röhren mit einer zu hohen Spannung geschockt werden, was ihre Lebensdauer nachhaltig verlängert. CH 1 POWER POWER ON Dieser Schalter versorgt den RECTO-VERB 25 mit Netzspannung. Versichern Sie sich, STANDBY dass das Gerät geerdet ist (alle drei Adern des Netzkabels müssen verbunden sein) und achten Sie auf CH 2 die korrekte Netzspannung.
  • Seite 12 10 W INPUT POWER GAIN TREBLE BASS PRESENCE MASTER FT SW STANDBY VINTAGE 25 W CH 2 RECTO-VERB 25 RÜCKSEITE : Regler & Features MODERN 10 WATTS RECTO-VERB 25 HANDCRAFTED VACUUM TUBE IN PETALUMA, AMPLIFIER CALIFORNIA SPEAKERS LOOP PATENTED TUBE GUIDE...
  • Seite 13 Zum Anschluss einer externen Gitarrenbox stehen Ihnen ein 4 Ohm und ein 8 Ohm An- 25 W CH 2 schluss zur Verfügung. Mesa/Boogie Boxen sind von Haus aus als 8 Ohm Ausführung verdrahtet, sofern es sich nicht um eine RECTO-VERB 25 10 WATTS Custom-Bestellung handelt oder Sie nicht anderweitig modifiziert wurde.
  • Seite 14 FACTORY SAMPLE SETTINGS Sample Settings #1: TITLE: Sweet Clean (CH1) / Soulful Solo (CH2) 25 WATTS CLEAN CH 1 10 W PUSHED INPUT GAIN TREBLE BASS PRESENCE MASTER POWER STANDBY FT SW VINTAGE 25 W CH 2 MODERN 10 WATTS Sample Settings #2 TITLE: Fat Clean (CH1)
  • Seite 15 FACTORY SAMPLE SETTINGS Sample Settings #5: TITLE: Rock Clean (CH1) / Liquid Gain Solo (CH2) 25 WATTS CLEAN CH 1 10 W PUSHED INPUT GAIN TREBLE BASS PRESENCE MASTER POWER STANDBY FT SW VINTAGE 25 W CH 2 MODERN 10 WATTS Sample Settings #6 TITLE: Tight Crunch (CH1) / Blistering Lead (CH2) 25 WATTS...
  • Seite 16 FACTORY SAMPLE SETTINGS Sample Settings #9: TITLE: Rock Rhythm (CH1) / Ridiculous Gain Lead (CH2) 25 WATTS CLEAN CH 1 10 W PUSHED INPUT GAIN TREBLE BASS PRESENCE MASTER POWER STANDBY FT SW VINTAGE 25 W CH 2 MODERN 10 WATTS Sample Settings #10: TITLE: Tight Gain Rhythm (CH1) / Lo Power Lead (CH2) 25 WATTS...
  • Seite 17 PERSONAL SAMPLE SETTINGS FACTORY SAMPLE SETTINGS TITLE: 25 WATTS CLEAN CH 1 10 W PUSHED INPUT GAIN TREBLE BASS PRESENCE MASTER POWER STANDBY FT SW 25 W VINTAGE CH 2 MODERN 10 WATTS TITLE: 25 WATTS CLEAN CH 1 10 W PUSHED INPUT GAIN...
  • Seite 18 PERSONAL SAMPLE SETTINGS FACTORY SAMPLE SETTINGS TITLE: 25 WATTS CLEAN CH 1 10 W PUSHED INPUT GAIN TREBLE BASS PRESENCE MASTER POWER STANDBY FT SW VINTAGE 25 W CH 2 MODERN 10 WATTS TITLE: 25 WATTS CLEAN CH 1 10 W PUSHED INPUT GAIN...
  • Seite 19 PERSONAL SAMPLE SETTINGS FACTORY SAMPLE SETTINGS TITLE: 25 WATTS CLEAN CH 1 10 W PUSHED INPUT GAIN TREBLE BASS PRESENCE MASTER POWER STANDBY FT SW 25 W VINTAGE CH 2 MODERN 10 WATTS TITLE: 25 WATTS CLEAN CH 1 10 W PUSHED INPUT GAIN...

  • Seite 20: Röhrengeräusche & -Mikrofonie

    RÖHRENGERÄUSCHE & -MIKROFONIE Sie hatten sicherlich schon mal Erfahrungen mit merkwürdigen Geräuschen und Mikrofonie. Eigentlich ist das kein Grund zur Beunruhigung. Dieses merkwürdige Phänomen hat meistens was mit den Röhren zu tun. Defekte Vor- oder Endstufenröhren lassen sich so einfach wie eine Glühbirne wechseln, ganz ohne die Hilfe eines Technikers.
  • Seite 21 Manchmal kann die Fehlersuche sehr müßig werden und es ist einfacher, die Vorstufen-Röhren, eine nach der anderen, durch funktionstüchtige neue Röhren zu ersetzen. Vergewissern Sie sich aber, falls Sie nur die defekte Röhre austauschen, dass die nicht getauschten Röhren wieder an ihren alten Platz gesteckt wer- den.
  • Seite 22 Seite...
  • Seite 23 Seite...

  • Seite 24: Boxen Anschliessen Und Impedanz Anpassen

    Sie ein paar Dinge über Lautsprecherlast wissen, und wie man die Speaker koppelt, um den optimalen Lastwiderstand zu erzielen. MESA/Boogie-Verstärker vertragen Lasten von 4 oder 8 Ohm. Schließen Sie an Ihren Röhrenverstärker niemals geringere Lasten als 4 Ohm an. Ansonsten ist eine Beschä- digung des Ausgangsübertragers zu befürchten.

  • Seite 25: Kombination Von Seriell & Parallel

    PARALLEL Bei einer parallelen Verdrahtung der Lautsprecher nimmt die Gesamtlast ab. Zwei parallel geschaltete 8-Ohm-Lautsprecher ergeben eine Gesamtlast von 4 Ohm. Es ist einfach, die Gesamtlast zu berechnen, wenn alle Lautsprecher die gleiche Impedanz aufweisen. Es ist wirklich nicht empfehlenswert Speaker mit unterschiedlichen Impedanzwerten (8 und 4, 16 und 8 Ohm usw.) parallel zu verdrahten.

  • Seite 26: Verkabelungsbeispiele

    VERKABELUNGSBEISPIELE WIRING SCHEMES...Amplifier to Speaker Cabinets Partial back view of amplifier Partial back view of amplifier 8 OHM 4 OHM 4 OHM 8 OHM 4 OHM 4 OHM 8 Ohm Cabinet Partial back view of some Mesa amp 8 OHM 4 OHM 4 OHM 4 Ohm Cabinet...
  • Seite 27 VERKABELUNGSBEISPIELE WIRING SCHEMES...Amplifier to Speaker Cabinets Partial back view of amplifier Partial back view of amplifier 4 OHM 4 OHM 8 OHM 8 OHM 4 OHM 4 OHM 16 Ohm Cabinet 8 Ohm Cabinet 8 Ohm Cabinet 8 Ohm Cabinet SAFE MISMATCH CORRECT MATCH Partial back view of amplifier...
  • Seite 29 Vertrieb für Deutschland & Österreich Roland Meinl Musikinstrumente GmbH & Co. KG • Musik-Meinl-Straße 1 • 91468 Gutenstetten Tel.: 09161/788-310 • Fax.: 09161/788-300 • web: meinldistribution.eu...
