Inhaltszusammenfassung für Citizen iDP3310

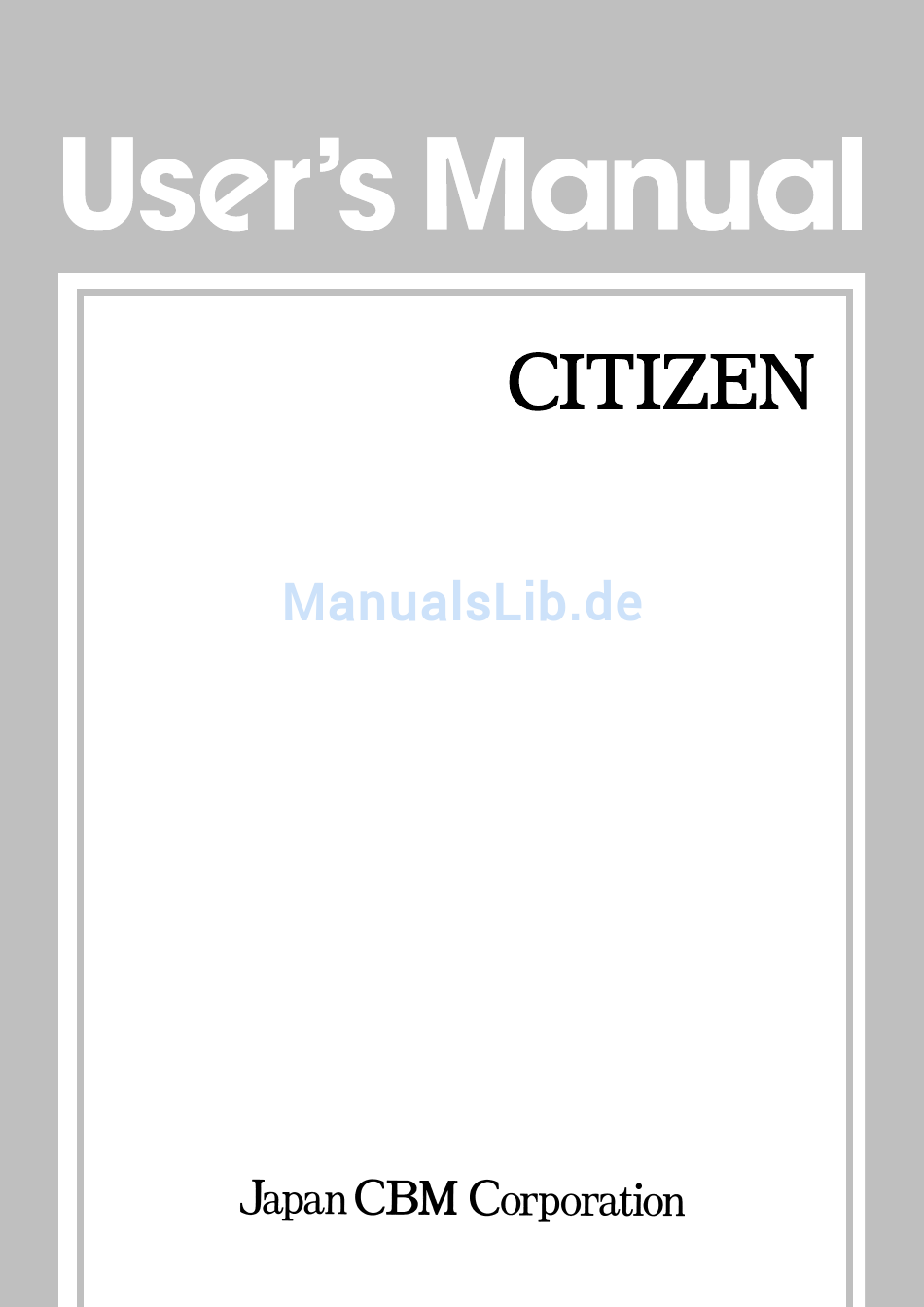

- Seite 1 SERIAL THERMAL PRINTER iDP3310 MODEL...
-
Seite 2: Important Safety Instructions
User's Manual IMPORTANT SAFETY INSTRUCTIONS • Read all of these instructions and save them for future reference. • Follow all warnings and instructions marked on the product. • Unplug this product from the wall outlet before cleaning. Do not use liquid or aerosol cleaners. Use a damp cloth for cleaning. -
Seite 3: Wichtige Sicherheitsanweisungen
User's Manual WICHTIGE SICHERHEITSANWEISUNGEN • Lesen Sie die nachfolgenden Anweisungen sorgfältig durch und bewahren Sie sie auf. • Befolgen Sie alle auf dem Drucker vermerkten Hinweise und Anweisungen. Vor dem Reinigen grundsätzlich Stecker aus der Steckdose ziehen. Keine Flüssigkeiten oder Aerosolreiniger benutzen. - Seite 4 User's Manual IMPORTANT: This equipment generates, uses, and can radiate radio frequency energy and if not installed and used in accordance with the instruction manual, may cause interference to radio communications. It has been tested and found to comply with the limits for a Class A computing device pursuant to Subpart J of Part 15 of FCC Rules, which are designed to provide reasonable protection against such interference when operated in a commercial environment.
- Seite 5 User's Manual <CAUTIONS> Before using the equipment, be sure to read this User's manual thoroughly. Please keep handy to refer to when needed. Portions of the contents of this User's manual may be changed without prior notice. The reproduction of parts or all of the contents of this User's manual without permission is strictly forbidden.
- Seite 6 User's Manual SAFETY PRECAUTIONS ----- BE SURE TO OBSERVE In order to prevent hazards to an operator or other persons and damage to property, be sure to observe the following precautions. The following describes the degrees of hazard and damages that can occur if the given instructions are neglected or the equipment is incorrectly operated.
- Seite 7 User's Manual WARNING Never handle the equipment in the following manners, as it may break, become out of order, or overheat causing smoke and resulting in fire or electric shock. If the equipment is used in an abnormal condition, such as when broken, then problems, smoke emission, abnormal odor/noise, and fire can result.
-
Seite 8: Precautions For Installation
User's Manual PRECAUTIONS FOR INSTALLATION • Do not use or store the equipment in a place exposed to fire, moisture, or direct sunlight, or in a place near a heater or a thermal device where the prescribed operating temperature and humidity are not met, or in a place exposed to much oil, iron powder, or dust. - Seite 9 User's Manual PRECAUTION FOR HANDLING Do not carry out the following operation, since they may damage the printer: • Do not carry out blank printing in the condition where there is no paper. This may damage the print head.
- Seite 10 User's Manual i ORDINALY MAINTENANCE • Make sure to maintain the equipment after switching OFF the power. • Use a soft cloth when cleaning the surface of the main unit case. Use a wet cloth squeezed tightly in case the dirty portion can not be cleared out by the soft cloth.
-
Seite 11: Inhaltsverzeichnis
User's Manual CONTENTS 1. OUTLINE......................... 1 1.1 Features............................. 1 1.2 Unpacking............................1 2. BASIC SPECIFICATIONS....................3 2.1 Model Classification.......................... 3 2.2 Basic Specifications........................... 4 2.3 Paper Specifications........................... 5 2.3.1 Recommended Paper ..........................5 2.3.2 Print Position.............................5 2.3.3 Head and Cutter Layout ..........................6 3. - Seite 12 User's Manual 7.3.3 Error Detection ............................29 7.3.4 Data Receiving Control ..........................29 7.3.5 Buffering..............................29 7.3.6 Electrical Characteristics .........................30 8. DRAWER KICK-OUT CONNECTOR AND POWER CONNECTOR ......31 8.1 Specifications of Drawer Kick-Out Connector(Option) ..............31 8.1.1 Connector’s Pin Configuration.........................31 8.1.2 Drive Circuit ......................
- Seite 13 User's Manual <<< German >>> 4. VORBEREITUNG ......................63 4.1 Anschluß des Netzteils........................63 4.2 Anschluß des Schnittstellenkabels ....................64 4.3 Anschluß des Ausschubmechanismussteckers der Geldschublade ............. 65 4.4 Einlegen des Druckpapiers (Rolle)....................66 4.5 Entfernen des restlichen Papiers....................... 68 4.6 Beseitigung von Papierstaus......................
-
Seite 14: Outline
(1) Upon unpacking the printer, make sure that the following parts are contained in this package. • Printer body ......1 unit • Sample paper roll ....1 roll • AC adapter......1 piece • User’s Manual ......1 copy • Min-DIN to DIN cable ... 1 piece(Provided only for the V interface model) CITIZEN... - Seite 15 User's Manual • Install this printer on a flat and stable table. CAUTION : • Do not install this printer near a heater or in direct sunlight. • Do not use this printer in locations with high temperature, high humidity or heavy dirt.
-
Seite 16: Basic Specifications
User's Manual 2. BASIC SPECIFICATIONS 2.1 Model Classification The printer model is classified by the following designation method. iDP3310 - R F 120 - D Drawer Kick-Out Connector None : Without drawer Connector : With drawer Connector Model Name... -
Seite 17: Basic Specifications
User's Manual 2.2 Basic Specifications Model iDP3310-RF120 iDP3310-RF230 iDP3310-VF120 iDP3310-VF230 Items iDP3310-PF120 iDP3310-PF230 Printing method Serial Thermal Print width 63.4 mm/252 dots (42 columns) Dot pitch Horizontal 0.2515 mm (Approx. 4 dots/mm) Vertical 0.33 mm (1/77 inch) Print speed Approx. -
Seite 18: Paper Specifications
User's Manual 2.3 Paper Specifications 2.3.1 Recommended Paper • Type : Thermal paper • Paper width : 80 plus 0/minus 1 mm • Paper thickness : 60∼90µm • Roll diameter : φ80mm or less • Printed surface : Outside of the roll (Surface) •... -
Seite 19: Head And Cutter Layout
User's Manual 2.3.3 Head and Cutter Layout CITIZEN... -
Seite 20: Outer Appearance And Component Parts
User's Manual 3. OUTER APPEARANCE AND COMPONENT PARTS 3.1 Outer Appearance and Component Parts CITIZEN... -
Seite 21: Description Of Component Parts
User's Manual 3.2 Description of Component Parts (1) Printer cover Open/close this cover when you replace the paper or correct its jamming. (2) POWER lamp This lamp is illuminated when the power is turned on. (3) ERROR lamp This lamp blinks when the paper runs out, and it is illuminated when the printer is mechanically locked. -
Seite 22: Operation
User's Manual 4. OPERATION 4.1 Connecting AC Adapter (1) Turn off the power switch. (2) Put the cable connector of the AC adapter into the power connector on the rear side of the printer. (3) Put the AC Power Supply Cord into the outlet. -
Seite 23: Connecting Interface Cable
User's Manual 4.2 Connecting Interface Cable (1) Turn OFF the power switch. (Both for the printer and the host side.) (2) Locate the up and down side of the cable terminal. And connect it to the interface connector. (3) Fix the cable terminal. -
Seite 24: Connecting Drawer Kick-Out Connector (Option)
User's Manual 4.3 Connecting Drawer Kick-Out Connector (Option) (1) Turn OFF the power switch. (2) Locate the up and down side of the drawer kick-out cable connector and put it into the drawer kick-out connector on the rear side of the printer. -
Seite 25: Inserting The Paper Roll
User's Manual 4.4 Inserting the Paper Roll CAUTION : • Print quality and reliability may not be guaranteed if you use paper that is not specified in this manual. (1) Holding the projections on both sides of the printer cover, open it until it stops. - Seite 26 User's Manual • Printer will be in standby mode after roll paper has been inserted. Then in case any CAUTION : data is still left in the buffer or in case receiving data from host side, printer will start printing.
-
Seite 27: How To Remove Remaining Paper
User's Manual 4.5 How to Remove Remaining Paper (1) In case of paper end, keep pressing FEED switch, and pull out the paper if the paper is not feeded. (2) In case the paper is still remaining open the printer cover and then cut the paper completely with manual cutter on the upper cover, after that feed out the paper with pressing FEED switch. -
Seite 28: Paper End And Alarm
User's Manual 4.7 Paper End and Alarm 4.7.1 Error Indication on the Operation Panel When the power is turned on or while using the printer, the ERROR lamp is turned on/blinks on the operation panel. Error Indication Error Lamp... -
Seite 29: Self Printing Function
User's Manual 4.8 Self Printing Function Turn on the power while pressing the FEED switch. The printer prints the characters used, ROM version, DIP switch information, and so on. (1) Turn on the power while pressing the FEED switch. -
Seite 30: Paper Jam And Shear In Printing
User's Manual 4.10 Paper Jam and Shear in Printing This printer may have printing errors, such as a shear, in the following cases. If this occurs, turn the power off and on again. (1) When the printer is locked temporarily because the end of the printing paper is caught in discharging or inserting it. -
Seite 31: Dip Switch Setting
User's Manual 5. DIP SWITCH SETTING 5.1 Location of DIP Switch The DIP switches are located under the bottom of the main body. If the power is turned on, their setting cannot be valid. Turn on the power after setting the switches. -
Seite 32: Dip Switch Setting
User's Manual 5.2 DIP Switch Setting 1) DS1 Function Factory Setting DS1-1 Unused DS1-2 Mode change P200/250 iDP562 DS1-3 Print density DS1-4 Print density * See the table below. DS1-5 CR switching Ignored LF activated DS1-6 DC2 cord Disable... -
Seite 33: Repeat Print Setting
User's Manual 5.3 Repeat Print Setting There are four kinds of repeat print modes, including normal print mode. Set them according to your applications. The input buffer size is 250 bytes for the normal print mode, and 1K bytes for the other (repeat) three print modes. -
Seite 34: Parallel Interface
User's Manual 6. PARALLEL INTERFACE 6.1 Specifications • Data input system : 8-bit parallel system (DATA1∼8) • Control signals : ACK, BUSY, STB, RESET, FAULT, SELECT • Applicable connectors : Printer side --- 57RE-40360 (AMPHENOL or equivalent) Cable side --- 57-30360 (AMPHENOL or equivalent) 6.2 Connector's Pin Configuration... -
Seite 35: Input And Output Signals
User's Manual 6.3 Input and Output Signals 6.3.1 Input and Output Signals (1) Input Signals to the Printer • DATA : 8-bit parallel signal. (Positive logic) • STB : Strobe signal to read 8-bit data. (Negative logic) • RESET... -
Seite 36: Electrical Characteristics
User's Manual 6.3.2 Electrical Characteristics (1) Input signal level All the input signals are at C-MOS level. "HIGH" level 4.0V at minimum "LOW" level 1.0V at maximum (2) Output signal level All the output signals are at C-MOS level. -
Seite 37: Timing Chart
User's Manual 6.3.3 Timing Chart Data Input and Print Timing Supply T1, T2, T3 : 0.5µs MIN : 270 ns MAX : 2.3µs TYP : 500 ms MIN (On supplying power) 6.3.4 Data Receiving Control When BUSY signal is "LOW", data from the host can be received. When it being "HIGH", data can not be received. -
Seite 38: Serial Interface
User's Manual 7. SERIAL INTERFACE 7.1 Specifications (1) Synchronous system Asynchronous (2) Baud rate 150, 300, 600, 1200, 2400, 4800, 9600, 19200 (User selectable) (3) Configuration of one word • Start bit : 1 bit • Data bits : 7 or 8 bits (User selectable) •... -
Seite 39: Connector's Pin Configuration
User's Manual 7.2 Connector’s Pin Configuration D-Sub Mini DIN Connector Connector Signal Function Shell Frame Ground Signal GND Input Received Data Output Printer BUSY signal Output Transmitted Data Input Data Set Ready D-Sub Connector Mini DIN Connector Cautions: 1. An RS-232C signal is based on the EIA RS-232C. -
Seite 40: Input And Output Signals
User's Manual 7.3 Input and Output Signals 7.3.1 Input and Output Signals (1) RD Serial receiving data signal. On occurrence of framing error, overrun error, or parity error, the data is canceled. (2) DTR When this signal is READY, write data or a command. When they are written in BUSY, overrun error is occurred and data is ignored. -
Seite 41: Data Configuration
User's Manual 7.3.2 Data Configuration Mark ,..Space (1) Start Bit (2) Data Bit (+ Parity Bit) (3) Stop Bit (1 or More) (1) Start bit In 1/2 bit from the Mark-to-Space starting edge, state is read once again. When "Space" state is confirmed, it is recognized as the start bit. -
Seite 42: Error Detection
User's Manual 7.3.3 Error Detection Parity, framing, and overrun are detected. On detection of any error, the data are canceled. (1) Framing error With "Space" state having been detected on detection of a stop bit, error takes Space. The data are canceled. -
Seite 43: Electrical Characteristics
User's Manual 7.3.6 Electrical Characteristics (1) RS-232C Circuit Input (RD, DSR) [Printer Side] [Host Side] Mark=(-8V): Stop bit Space=(+8V): Start bit Equivalent MAX232 Output (DTR, TD) Equivalent MAX232 Mark=(-8V): At Busy Mark=(-8V): 1 Space=(+8V): At Ready Space=(+8V): 0 CITIZEN... -
Seite 44: Drawer Kick-Out Connector And Power Connector
User's Manual 8. DRAWER KICK-OUT CONNECTOR AND POWER CONNECTOR 8.1 Specifications of Drawer Kick-Out Connector(Option) (1) Drawer kick-out drive signal The pulses specified by the BELL command(07h) are output.(Approx. 200 ms) (2) Electrical characteristics 1) Drive voltage: 12V DC +/− 1V 2) Drive current: 0.8 A at maximum... -
Seite 45: Power Supply Connector Specifications
User's Manual 8.2 Power Supply Connector Specifications This is a power connector from an exclusive AC adapter. Connector’s Pin Configuration Function +17V Jack used : HEC0470-01-640(HOSHIDEN) or equivalent Applicable plug : JXP series Type-A (I.D. 2.45 mm, O.D. 5.5 mm) (HOSHIDEN) or equivalent •... -
Seite 46: Maintenance And Service
User's Manual 9. MAINTENANCE AND SERVICE For the information on maintenance and service, please contact our dealer or at the following address. Northern America Other Areas CBM America Corporation Japan CBM Corporation Service Center Information Systems Division 365 Van Ness Way CBM Bldg.,5-68-10 Nakano... -
Seite 47: Print Control Functions
User's Manual 10. PRINT CONTROL FUNCTIONS 10.1 Commands List P-250 iDP-562 Command Function Code Refer to P-200 P-250 40 ch 42 ch Line Feed × × Print Eject Paper Clear Print Buffer Cancel Character Attribute NULL Pad Character(NOP) Specify Underline Specify the Repeat Print ×... -
Seite 48: Command Sets
User's Manual 10.2 Command Sets The command sets are set by the setting of the DIP switches and specific commands. The available commands and functions differ depending on each setting. (1) P-250 command set There are two kinds of modes: P-200 mode and P-250 mode. If the P-250 command set is set with the DIP switches, the P-200 mode will be effected. -
Seite 49: Commands Details
User's Manual 10.3 Commands Details 10.3.1 Description of Items XXXX [Function] Command function [Code] A row of command constituent code is represented by a hexadecimal number with < >H, a binary number with < >B, and a decimal number with < >. -
Seite 50: Details
User's Manual 10.3.2 Details [Function] Line Feed [Code] <0A>H [Outline] This command prints the data in the print buffer and feeds the paper by one line. If printing is completed, the command will move a printing position to the left margin and clear the print buffer. - Seite 51 User's Manual [Finction] Eject Paper [Code] <0C>H • P-200 mode, P-250 mode, P-900R mode. [Outline] This command prints the data in the print buffer and ejects the paper by one inch, regardless of the current setting of line height. This command allows you to view the last line of the text and leaves an adequate margin in order to cut the paper.
- Seite 52 User's Manual NULL [Function] Pad character (NOP) [Code] <00>H [Outline] If this character code is received, it will be ignored without being handled as the data. It has no effect on other command or setting. If it is received as a command accessory code or data, it will have a function.
- Seite 53 User's Manual P-200,40ch [Function] Execute P-250 Mode/P-900R Mode/iDP-562 42-column Mode [Code] <1C>H [Outline] This command resets all the attributes, clears the print buffer, and sets the right margin to 42. A subsequent command and printer operation will be of the P-250 mode, P-900R mode or 42- column mode.
- Seite 54 User's Manual [Function] Set Double-Width Character [Code] <1E>H [Outline] This command prints its subsequent characters in double width. If a line has a position only for one character, it will be printed in normal width. This attribute remains valid until the US command(normal-width mode) or CAN command is received.
- Seite 55 User's Manual [Function] Set Double-Width Character or Specify High Page [Code] <0E>H [Outline] 1. Serial interface 7-bit setting High pages are specified in all the modes. If this command is received, the character codes 20H to 7FH are converted into A0H to FFH. This command remains valid until the SI command or CAN command is received.
- Seite 56 User's Manual BELL [Function] Drawer Kick-out(D-type only) [Code] <07>H [Outline] This command outputs a designation signal to the connected drawer connector. The signal is about 200 ms. Designation is made when the solenoid is connected. The command functions even if not connected to the drawer connector, but it is meaningless.
- Seite 57 User's Manual ESC b (n) ; [Function] Eject Paper by n-lines [Code] <1B>H<62H>(n)<3B>H 1 ≤ (n)≤ 255 (<30>H ≤ n ≤ <39>H) [Range] [Outline] This command ejects the paper by n-lines at the specified line height. A length of the ejected paper can be obtained as follows.
- Seite 58 User's Manual ESC d P-250,P-900R, 42ch [Function] Request Printer Status [Code] <1B>H<64>H [Outline] This command sends the 1-byte status messages shown below in the P-250 mode, P-900R mode, and 42-column mode. This command is valid only for the serial interface.
-
Seite 59: International Character Codes Table
User's Manual ESC f (n) ; [Function] Select Line Attribute [Code] <1B>H<66H>(n)<3B>H 0 ≤(n) ≤3 (<30>H ≤ n ≤<33>H) [Range] [Outline] This command is used to select the attribute required to be applied to the entire line at one time. - Seite 60 User's Manual ESC i P-250,P-900R [Function] Identify Printer [Code] <1B>H<69>H [Outline] This command sends a printer identification code by 1 byte. It sends "A"(<41>H) in the P- 250 mode and "H"(<48>H) in the P-900R mode. [Caution] This command is available only serial interface in the P-250 mode and P-900R mode.
- Seite 61 User's Manual ESC C n iDP-562 [Function] Specify Page Length and Paging [Code] <1B>H<43H>(n) 14 ≤(n) ≤140 (<30>H ≤ n ≤<39>H) [Range] [Outline] This command specifies a length of one page, which is determined by the number of lines. If the set number of lines is exceeded, this command will be ignored.
- Seite 62 User's Manual ESC * m n1 n2 [d] k [Function] Specify Bit Image Mode [Code] <1B>H<2A>H<m><n1><n2>[<d>]k [Range] m = 0, 1 0 ≤ n1 ≤ 252 n2 = 0 0 ≤ d ≤ 255 k = n1 + 256 × n2...
- Seite 63 User's Manual ESC Y [Function] Specify Repeat Print [Code] <1B>H<59>H [Outline] If this command is executed, the contents of the buffer will be printed according to the repeat print mode set with the DIP switches. The buffer is cleared after reprinting.
-
Seite 64: Character Codes Table
User's Manual 11. CHARACTER CODES TABLE 11.1 P-250, P-900R mode CITIZEN... -
Seite 65: Idp-562 Mode
User's Manual 11.2 iDP-562 mode CITIZEN... -
Seite 66: International Character Codes Table(All Common)
User's Manual 11.3 International Character Codes Table(All Common) CITIZEN... -
Seite 67: Appendix 1. Block Diagram
User's Manual APPENDIX 1. BLOCK DIAGRAM CITIZEN... -
Seite 68: Appendix 2. Outer Dimention
User's Manual APPENDIX 2. OUTER DIMENTION CITIZEN... - Seite 69 User's Manual <<< German >>> CITIZEN...
- Seite 70 User's Manual <Vorsichtsmaßregeln> 1. Vor der Verwendung des Gerätes immer die Bedienungsanleitung gründlich durchlesen. Die Bedienungsanleitung griffbereit zum Nachschlagen aufbewahren. 2. Änderungen im Inhalt dieser Bedienungsanleitung bleiben vorbehalten. 3. Nachdruck oder Vervielfältigung dieser Bedienungsanleitung oder von Teilen davon ohne ausdrückliche Genehmigung des Herausgebers ist streng verboten.
-
Seite 71: Zu Beachtende Sicherheitsmassregeln
User's Manual ZU BEACHTENDE SICHERHEITSMASSREGELN Zur Vermeidung von Gefahren gegenüber dem Bediener und anderen Personen und Sachschäden sind die folgenden Vorsichtsmaßregeln unbedingt zu beachten. Der folgende Text beschreibt das Ausmaß der Gefahren und potentiellen Sachschäden, die durch eine Mißachtung der Bedienungshinweise oder durch die unsachgemäße Handhabung des Geräts entstehen können. - Seite 72 User's Manual WARNUNG Beim Betrieb des Geräts sind die nachfolgenden Vorsichtsmaßregeln unbedingt zu beachten. Eine Mißachtung dieser Hinweise kann zu Schäden, Funktionsstörungen, Rauchentwicklung und Brandgefahr durch Überhitzen und zu elektrischen Schlägen führen. Der fortgesetzte Betrieb des Geräts in anormalem Zustand, wie z.B. nach einer Beschädigung, kann Funktionsstörungen, Rauchentwicklung, fremde Gerüche/Geräusche und Brände verursachen.
-
Seite 73: Vorsichtsmassregeln Für Die Aufstellung
User's Manual VORSICHTSMASSREGELN FÜR DIE AUFSTELLUNG • Das Gerät nicht an Plätzen abstellen oder betreiben, an denen es Feuer, Feuchtigkeit oder direkter Sonnenbestrahlung ausgesetzt ist. Ebenso sind Plätze in der Nähe von Heizkörpern und sonstigen Wärmenquellen zu vermeiden, an denen Umgebungstemperatur und Luftfeuchtigkeit nicht den vorgeschriebenen Betriebsbedingungen entsprechen, sowie Plätze, an denen das Gerät Öl,... -
Seite 74: Vorsichtssmassregeln Zum Betrieb
User's Manual VORSICHTSSMASSREGELN ZUM BETRIEB Die folgenden Verfahren nicht ausführen, da sie zu Schäden führen können. • Nicht eine andere als die vorgeschriebene Betriebsstromstufe verwenden. • Kein Form ulardrucken ausführen, wenn kein Aufzeichnungspapier eingelegt ist; dadurch könnte der Druckkopf beschädigt werden. -
Seite 75: Normale Wartung
User's Manual NORMALE WARTUNG • Sicherstellen, daß vor allen Wartungsarbeiten das Gerät AUSGESCHALTET ist. • Beim Reinigen der Oberfläche des Gehäuses einen weichen, trockenen Lappen verwenden. Bei hartnäckigen Verschmutzungen den Lappen anfeuchten und auswringen. Auf keinen Fall flüchtige organische Lösungsmittel wie Terpentin, Trichlen, Benzol oder Keton verwenden, oder chemisch imprägnierte Reinigungslappen. -
Seite 76: Vorbereitung
User's Manual 4. VORBEREITUNG 4.1 Anschluß des Netzteils (1) Den Drucker mit dem Netzschalter ausschalten. (2) Die Kabelanschlußbuchse des Netzteils an die Buchse an der Rückseite des Druckers anshließen. (3) Das Netzkabel des Netzteils an eine Wandsteckdose anschließen. VORSICHT : • Ausschließlich das mitgelieferte Netzteil verwenden. -
Seite 77: Anschluß Des Schnittstellenkabels
User's Manual 4.2 Anschluß des Schnittstellenkabels (1) Den Drucker (einschließlich angeschlossene Geräte) ausschalten. (2) Den Kabelanschlußstecker vertikal ausgerichtet an die Schnittstellenbuchse anchließen. (3) Den Kabelanshlußstecker vertikal ausgerichtet an die Schnittstellenbuchse anschließen. Serienshnittstelle Die Schrauben festziehen. Parallelschnittstell Den Anschlag in Pfeilrichtung drehen. -
Seite 78: Anschluß Des Ausschubmechanismussteckers Der Geldschublade
User's Manual 4.3 Anschluß des Ausschubmechanismussteckers der Geldschublade Den Drucker mit dem Netzschalter ausschalten. Den Ausschubmechanismus-Kabelstecker vertikal ausgerichtet in die Geldschubladen Ausschubmechanismusbuchse an der Rückseite des Druckers einstecken. VORSICHT : • Keine anderen Vorrichtungen (wie z.B. eine Telefonleitung) als die dazugehörige Geldshublade an die Schubladen-Ausschubmechanismusbuchse anschließen. -
Seite 79: Einlegen Des Druckpapiers (Rolle)
User's Manual 4.4 Einlegen des Druckpapiers (Rolle) VORSICHT : • Ausschließlich das vorgeschriebene Druckpapier verwenden. Die Verwendung anderer Papiersorten kann zur Minderung der Druckqualitat und zu reduzierter Betriebslebensdauer des Druckers führen. (1) Mit den Händen in die Aussparungen an beiden Seiten der Druckabdeckung greifen und die Abdeckung bis zum Anschlag öffnen. - Seite 80 User's Manual VORSIGHT : • Schlaffes Druckpapier durch Zurückdrehen der Papierrolle straffen. Schräg eingesetztes Druckpapier langsam herausziehen und neu einführen, oder durch vorsichtiges Ziehen gerade richten. Falls dies nicht hilft, die Druckerabdeckung schließen und die Papiervorschubtaste FEED zum Ausrichten des Papiers drücken. Die Druckerabdeckung niemals während des Druckens öffnen, da hierdurch papierstaus...
-
Seite 81: Entfernen Des Restlichen Papiers
User's Manual 4.5 Entfernen des restlichen Papiers (1) Wenn das Druckpapier verbraucht ist, die Papiervorschubtaste FEED gedrückt halten, bis der Papiervorschub stoppt. Anschließend das restliche Papier entfernen. (2) Zum Herausnehmen der Druckpapierrolle vor dem Ende die Druckerabdeckung aufklappen und das Papier vor der Papiereinzugöffnung sauber abschneiden. -
Seite 82: Papierende Und Alarm
User's Manual 4.7 Papierende und Alarm 4.7.1 Fehleranzeige am Bedienfeld Beim Einschalten des Druckers oder während des Druckbetriebs leuchtet/blinkt das ERROR-Lämpchen am Bedienfeld. Fehleranzeige ERROR-Lämpchen Rückstellmethode Ausgangspositionsfehler Eingeschaltet Nicht rückstellbar Papierende Blinkt Neues Druckpapier einlegen 4.7.2 Fehlermeldungen (1) Ausgangspositionsfehler: Der Druckkopf läuft beim Einschalten des Druckers ganz nach links in seine... -
Seite 83: Selbstdruckfunktion
User's Manual 4.8 Selbstdruckfunktion Die FEED-Taste gedrückt halten und gleichzeitig den Druker einschalten. Der Drucker druckt hiernach die verwendeten Zeichen aus, wie z.B. ROM-Version, DIP-Schalter-Information usw. (1) Die FEED-Taste gedrückt halten und gleichzeitig den Drucker einschalten. (2) Sobald der Druckbetrieb startet, die FEED-Taste freigeben. -
Seite 84: Papierstau Und Reißen Beim Druckbetrieb
User's Manual 4.10 Papierstau und Reißen beim Druckbetrieb In den folgenden Fällen können Funktionsstörungen, wie z.B. ein Reißen im Druckbetrieb, auftreten. In derartigen Fällen sollte der Drucker aus- und wieder eingeschaltet weden. (1) Wenn die Druckfunktion vorübergehend unterbrochen wurde, weil sich das Ende des Druckpapiers beim Auslaufen oder Einschieben verfangen hat. -
Seite 85: Einstellung Der Dip-Schalter
User's Manual 5. EINSTELLUNG DER DIP-SCHALTER 5.1 DIP-Schalterposition Die DIP-Schalter befinden sich am Boden des Druckergehäuses. Diese Schalter müssen bei ausgeschalteter Stromversorgung eingestellt werden. Vor dem Einstellen der Schalter ist deshalb zuerst der Drucker auszuschalten. (1) Den Drucker ausschalten. -
Seite 86: Funktion Der Dip-Schalter
User's Manual 5.2 Funktion der DIP-Schalter 1) DS1 Werksseitige Funktion Einstellung DS1-1 Deaktiviert DS1-2 Moduswahl P200/250 iDP562 DS1-3 Druckdichte DS1-4 Druckdichte * Siehe untenstehende Tabelle Nicht vewendet DS1-5 CR-Wahl LF-Betrieb DS1-6 DC2-Code Deaktiviert Aktiviert DS1-7 Wiederholungsdruck DS1-8 Wiederholungsdruck * Siehe untenstehende Tabelle... - Seite 87 Information Systems Division CBM Bldg., 5-68-10, Nakano, Nakano-ku, Tokyo 164-0001, Japan Head Office Tel: (+81-3) 5345-7540 Fax: (+81-3) 5345-7541 01-980625-3000-0255-0092-3000 Printed in Japan...
