Beim Anschluss externer Geräte
(Weiß/Braun)
FERNBEDIENUNGSAUSGANG
(Weiß/Braun)
FERNBEDIENUNGSEINGANG
(Orange/Weiß)
RÜCKWÄRTSGANG
System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diesen Schalter
auf EQ/DIV. Wenn kein solches Gerät angeschlossen wird,
lassen Sie den Schalter auf NORM eingestellt.
Zur Wahl der NORM-Position schieben Sie beide Schalter
nach links.
Zur Wahl der EQ/DIV-Position schieben Sie beide Schalter
nach rechts.
(Wenn man von vorn auf das Bedienteil blickt.)
• Die beiden Schalter dürfen keinesfalls in unterschiedlichen
Stellungen sein.
• Vor Ändern der Schalterstellung unbedingt das Gerät
ausschalten!

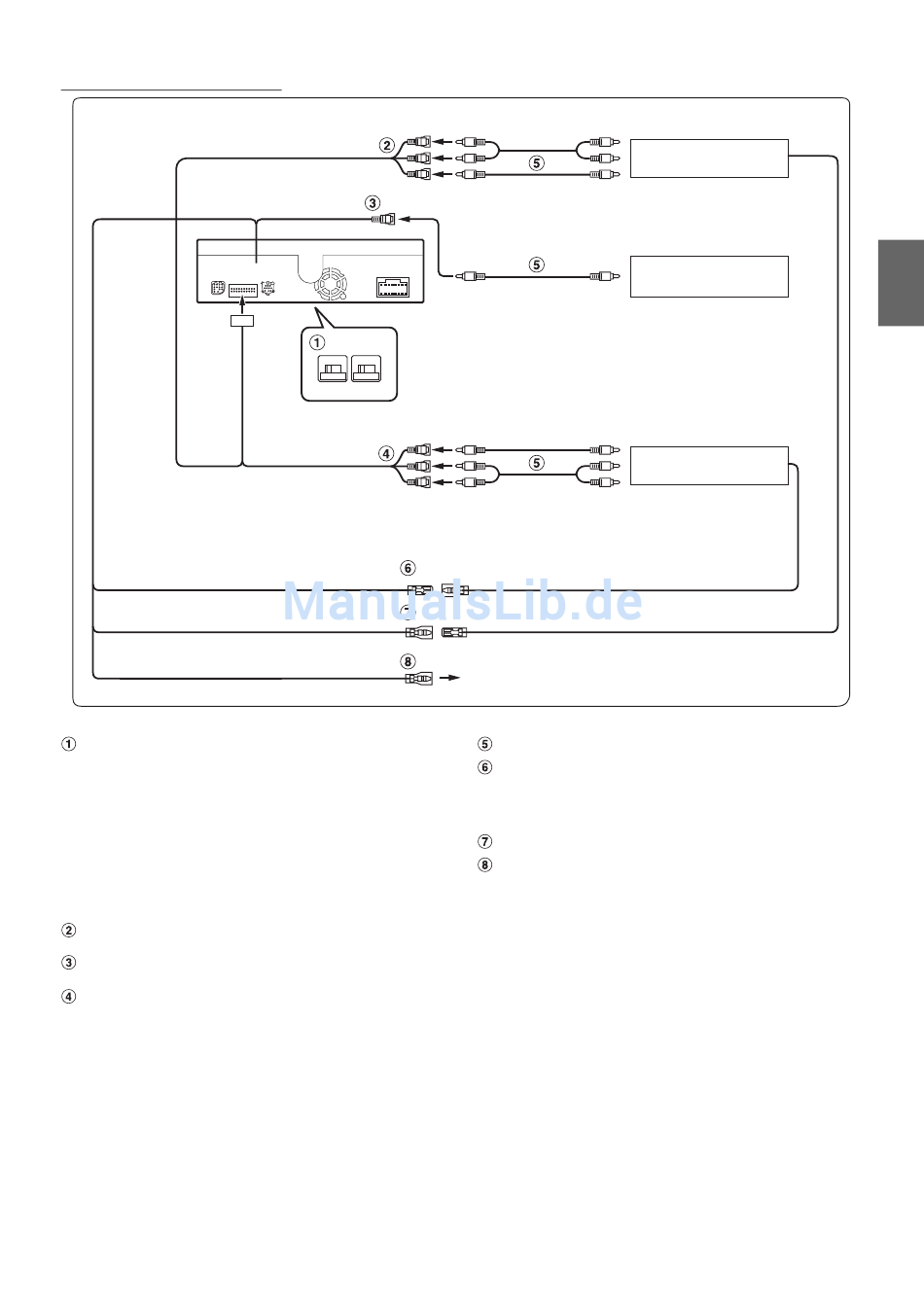

Video-/Audioausgang (AUX OUTPUT)
Für den Anschluss eines optionalen Monitors usw.
Anschluss iPod (V) / CAMERA
Für den Anschluss einer Rückfahrkamera.
Audioeingang (AUX / CAMERA IN)
NORM
EQ/DIV
An Audioeingang
An Videoeingang
Rückfahrkamera
(separat erhältlich)
An Videoausgang
An Videoausgang
TV-Tuner oder Videorecorder
(separat erhältlich)
An Audioausgang
FERNBEDIENUNGSEINGANG
FERNBEDIENUNGSAUSGANG
Wird nur bei Ausstattung mit einer Rückfahrkamera beschaltet.
Cinch-Anschlusskabel (separat erhältlich)
Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
Fernbedienungs-Eingangskabel (Weiß/Braun)
Rückwärtsgangkabel (Orange/Weiß)
Verwenden Sie diesen Anschluss nur, wenn eine
Rückfahrkamera angeschlossen ist. Schließen Sie das
Kabel an den Pluspol des Rückfahrscheinwerfers des
Fahrzeugs an. Dieser Scheinwerfer leuchtet auf, wenn der
Rückwärtsgang (R) eingelegt wird.
Sofern dieses Kabel richtig angeschlossen ist, wird anstelle
des Videobildes automatisch das Bild von der
Rückfahrkamera angezeigt, sobald der Rückwärtsgang (R)
eingelegt wird.
Fondmonitor
(separat erhältlich)
(Weiß/Braun)
(Weiß/Braun)
