System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diesen Schalter
auf EQ/DIV. Wenn kein solches Gerät angeschlossen wird,
lassen Sie den Schalter auf NORM eingestellt.
Zur Wahl der NORM-Position schieben Sie beide Schalter
nach links.
Zur Wahl der EQ/DIV-Position schieben Sie beide Schalter
nach rechts.
(Wenn man von vorn auf das Bedienteil blickt.)
• Die beiden Schalter dürfen keinesfalls in unterschiedlichen
Stellungen sein.
• Vor Ändern der Schalterstellung unbedingt das Gerät
ausschalten!
RGB-Eingang
Wird mit dem RGB-Ausgang am Navigationssystem
verbunden.
RGB-Kabel (im Lieferumfang des
Navigationssystems)
Digitalausgang
Ai-NET-Anschluss
Wird mit dem Aus- bzw. Eingangsanschluss des anderen
Ai-NET-Geräts verbunden.
Optisches Kabel (separat erhältlich)

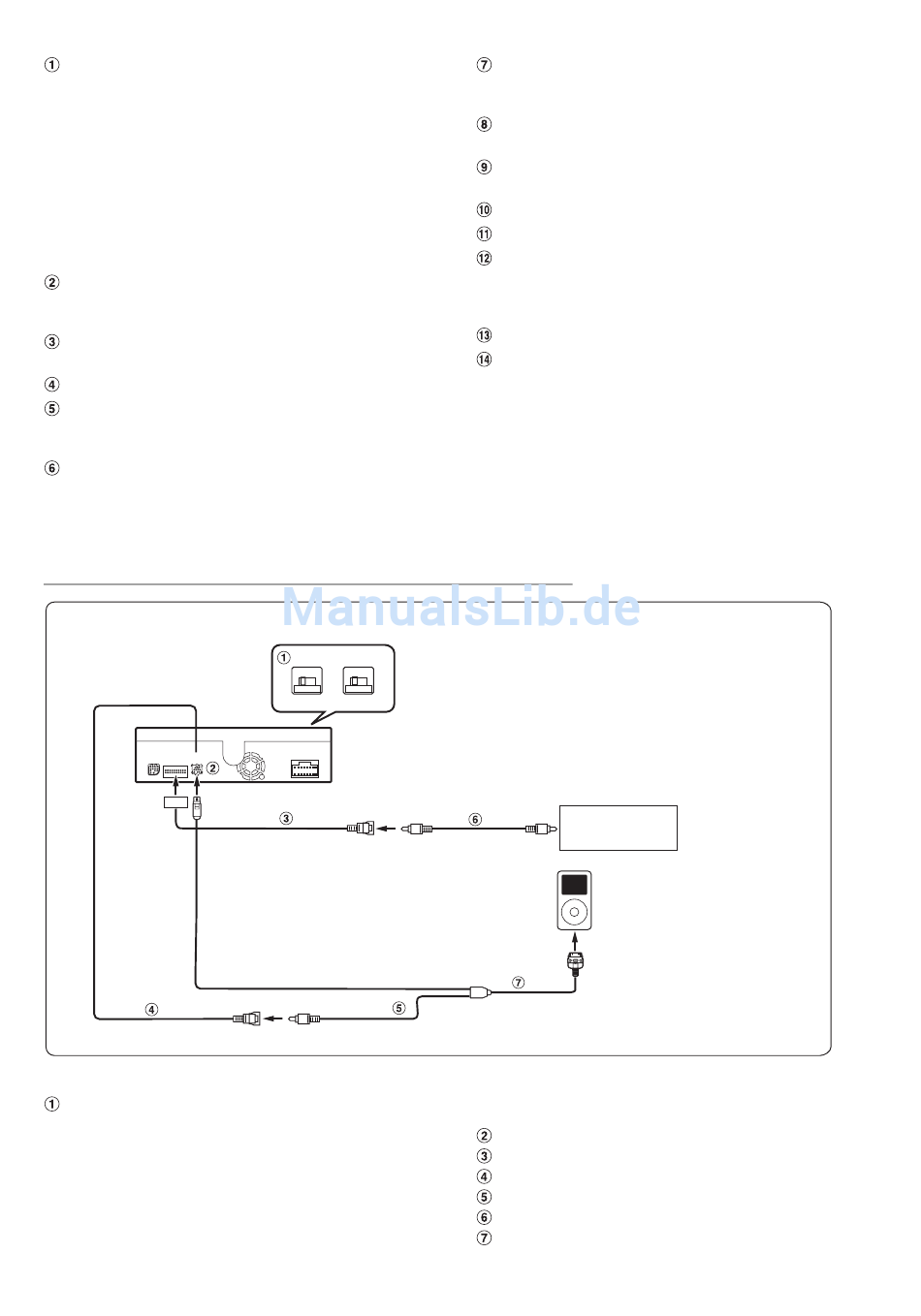

Gleichzeitiger Anschluss von videokompatiblem iPod und Rückfahrkamera
1
Gemäß „Einstellen des AUX-Modus" (Seite 38) auf „CAMERA" einstellen.
*
2
Gemäß „Einstellen auf iPod-Anschluss" (Seite 38) auf „VIDEO" einstellen.
*
System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diesen Schalter
auf EQ/DIV. Wenn kein solches Gerät angeschlossen wird,
lassen Sie den Schalter auf NORM eingestellt.
Zur Wahl der NORM-Position schieben Sie beide Schalter
nach links.
Zur Wahl der EQ/DIV-Position schieben Sie beide Schalter
nach rechts.
(Wenn man von vorn auf das Bedienteil blickt.)
• Die beiden Schalter dürfen keinesfalls in unterschiedlichen
Stellungen sein.
78
-DE
NORM
EQ/DIV
1
*
(Gelb)
2
*
Audioeingang (AUX / CAMERA IN) (Gelb)
Hier wird das Video-Ausgangskabel eines DVD-Players
oder DVD-Wechslers angeschlossen.
Cinch-Anschlusskabel (im Lieferumfang des DVD-
Video-Players)
Ai-NET-Kabel (im Lieferumfang des DVD-Video-
Players)
Ai-NET-Kabel (im Lieferumfang des CD-Wechslers)
An Ai-NET-Anschluss (Grau)
Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
An Ai-NET-Anschluss (Schwarz)
Ai-NET-Kabel (im Lieferumfang des
Audioprozessors)
An Videoausgang
Rückfahrkamera
(separat erhältlich)
Videokompatibler iPod
(separat erhältlich)
• Vor Ändern der Schalterstellung unbedingt das Gerät
ausschalten!
iPod-Direktanschluss
Audioeingang (AUX / CAMERA IN)
Anschluss iPod (V) /CAMERA
Videoanschluss
Cinch-Anschlusskabel (separat erhältlich)
iPod Video FULL SPEED™ -Verbindungskabel
(KCE-430iV) (separat erhältlich)
