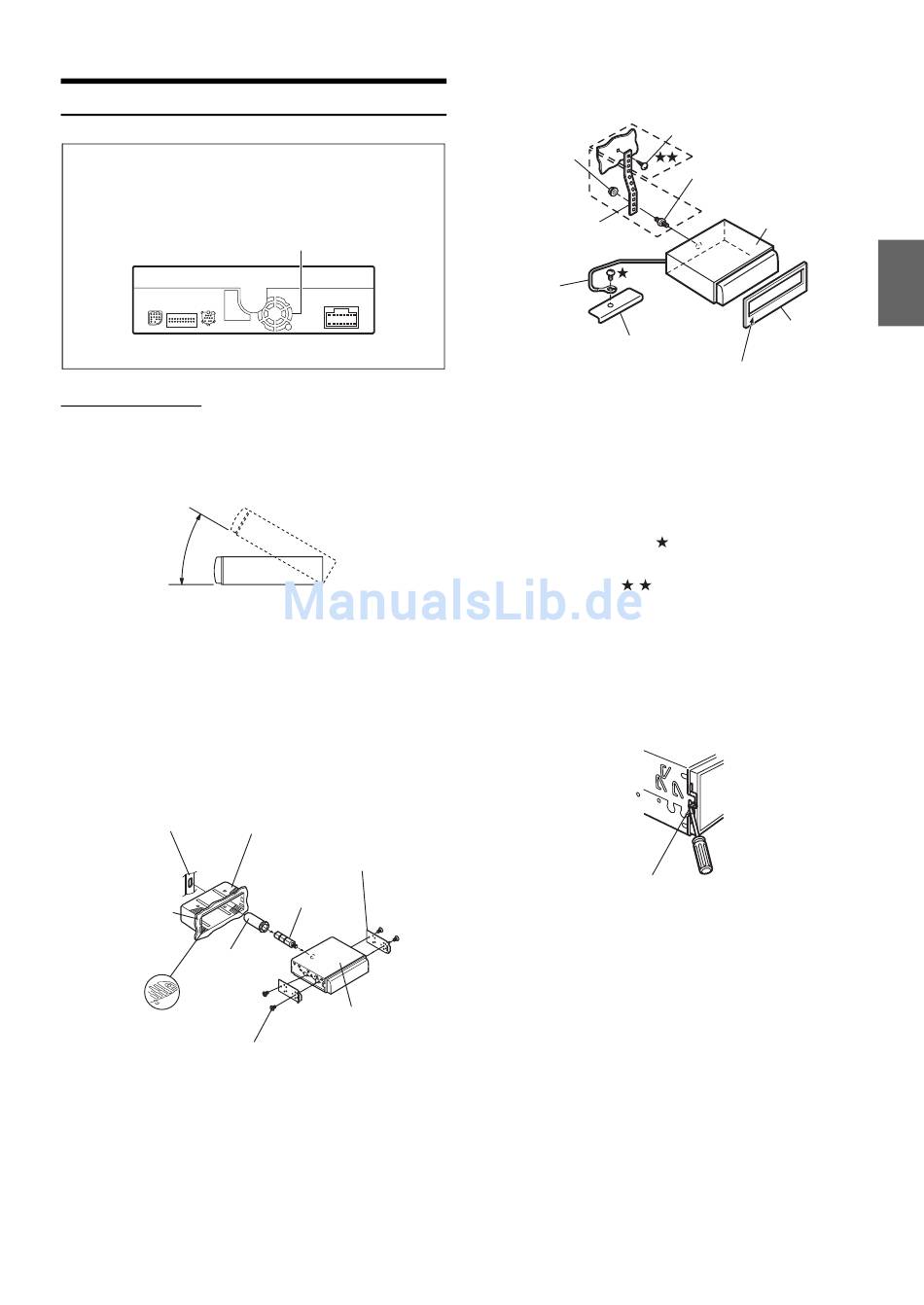

Einbau
Vorsicht
Achten Sie auf ungehinderte Luftzirkulation im Bereich von
Ventilator und Kühlkörper. Falls die Belüftungsöffnungen
verdeckt oder verschlossen werden, kommt es zu Hitzestau
im Gerät und Brandgefahr.
Belüftungsöffnung
Rückseite des Geräts
Einbau des Monitors
Einbauort
Bei der Bestimmung des Einbauorts ist sicherzustellen, dass Aus- und
Einfahren des Displays am gewählten Ort nicht die Betätigung des
Schalthebels behindern.
• Das Gerät innerhalb eines Winkels von 30 Grad von der
Horizontalen einbauen.
• Werkseitig ist der Monitor auf einen Winkel von 90 Grad eingestellt.
Je nach Innenraum des Fahrzeugs berührt der Monitor
möglicherweise das Armaturenbrett, wenn Sie ihn öffnen. Sie können
den Winkel des Monitors einstellen und speichern, so dass er beim
Öffnen nicht mehr das Armaturenbrett berührt. Näheres zum
Einstellen des Monitors finden Sie unter „Einstellen des
Monitorwinkels" auf Seite 40.
Auch wenn die Fahrzeugbatterie abgeklemmt wird, bleibt der Winkel
des Monitors gespeichert.
1
Einbaurahmen
(mitgeliefert)
Stützhalterung
Armaturenbrett
Gummikappe
(mitgeliefert)
Druckplatten*
Senkkopfschrauben
(M4 ×3) (mitgeliefert)
Schieben Sie den Einbaurahmen in das Armaturenbrett.
Befestigen Sie die mitgelieferten Halterungen am Monitor.
• Verwenden Sie stets nur die mitgelieferten Senkkopfschrauben
(M4 ×3) zum Einbau des Monitors.
Andere Schrauben können Störungen verursachen.
* Wenn der angebrachte Einbaurahmen lose im Armaturenbrett sitzt,
können die Druckplatten leicht gebogen werden, um das Problem zu
beheben.
Einbauhalterung
(mitgeliefert)
Sechskantbolzen
(mitgeliefert)
IVA-D106R
2
Sechskantmutter
(M5)
Befestigungsstrebe
Massekabel
Chassis
Falls das Fahrzeug eine Stützhalterung aufweist, bringen
Sie die lange Sechskantschraube an der Rückseite des
IVA-D106R an und decken sie mit der Gummikappe ab. Bei
einem Fahrzeug ohne Stützhalterung muss das Gerät mit
Hilfe einer Befestigungsstrebe (nicht im Lieferumfang)
hinten abgestützt werden. Legen Sie das Massekabel des
Geräts mit Hilfe einer bereits am Chassis des Fahrzeugs
vorhandenen Schraube (
an Masse.
• Als Schraube (mit
Einbauort geeignete Schraube verwenden.
Verbinden Sie die einzelnen, von Verstärker, Equalizer usw.
kommenden Eingangskabel mit den aus dem IVA-D106R
geführten Ausgangskabeln. Schließen Sie alle anderen
Kabel des IVA-D106R an dieses Gerät gemäß den Angaben
im Abschnitt Anschlüsse an.
3
Verriegelungsstift
Schieben Sie den IVA-D106R in das Armaturenbrett.
Vergewissern Sie sich nach Hineinschieben des Geräts,
dass alle Verriegelungsstifte voll nach unten eingerastet
sind. Hierzu das Gerät kräftig hineindrücken und dabei die
Verriegelungsstifte mit einem kleinen Schraubendreher
nach unten drücken. Hierdurch wird sichergestellt, dass
das Gerät vorschriftsmäßig arretiert ist und nicht aus dem
Armaturenbrett rutschen kann. Installieren Sie den
mitgelieferten Frontrahmen.
Ausbau
1. Drücken Sie die Verriegelungsstifte mit Hilfe eines
kleinen Schraubendrehers (oder eines ähnlichen
Werkzeugs) nach „oben" (siehe Einbau, Schritt 3).
Nach Entriegeln eines Stifts ziehen Sie leicht am Gerät,
um zu vermeiden, dass der Stift beim Entriegeln des
nächsten Stiftes wieder einrastet.
2. Ziehen Sie das Gerät heraus, wobei Sie darauf achten,
dass es entriegelt bleibt.
Schraube
Stiftschraube
IVA-D106R
Frontrahmen
(mitgeliefert)
Der breitere Rand muss nach
unten weisen.
) an einer blanken Kontaktstelle
markiert) eine für den gewählten
73
-DE
